اتصالات فشار قوی استیل

انواع اتصالات فشار قوی استیل

محصولات فعلی این دسته را بهتر است به دو گروه اصلی تقسیم کنیم:

این تفکیک مهم است؛ زیرا همه محصولات این صفحه الزاماً تحت یک استاندارد، یک Pressure Class یا حتی یک روش اتصال قرار نمی‌گیرند.

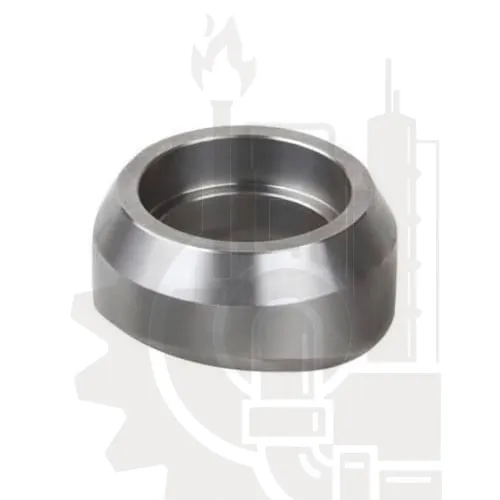

ساکولت استیل چیست؟

Sockolet نوعی Branch Outlet Fitting برای ایجاد انشعاب از Run Pipe است.

در ساکولت فشارقوی استیل، اتصال سمت Branch از نوع Socket Weld است. بدنه Outlet نیز روی خط اصلی قرار گرفته و با جوش به Run Pipe متصل می‌شود.

برای سفارش صحیح Sockolet بهتر است این مشخصات تعیین شوند:

• Run Size
• Branch Size
• Pressure Class
• Material Grade
• Standard
• مشخصات لوله Branch
• Design Pressure
• Design Temperature

اطلاعات فعلی محصول تجهیز فولاد، Stainless Steel بودن و Socket-Weld بودن اتصال Branch را تأیید می‌کند؛ اما Class و Grade دقیق باید از روی مدل و Marking کالای واقعی مشخص شوند.

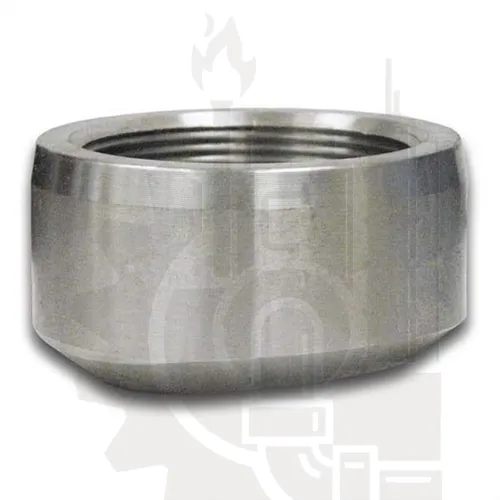

تردولت استیل چیست؟

Threadolet نیز Branch Outlet است، اما تفاوت اصلی آن با Sockolet در نوع اتصال Branch است.

در تردولت فشارقوی استیل، خروجی Branch Threaded است.

بنابراین:

Threadolet = Threaded Branch

در حالی که:

Sockolet = Socket-Weld Branch

یکی از مهم‌ترین موارد هنگام خرید Threadolet، نوع Thread است. Threaded بودن به‌تنهایی مشخص نمی‌کند اتصال NPT، BSPT یا BSPP است.

اگر نوع رزوه برای محصول فعلی تأیید نشده باشد، باید تا زمان مشاهده Marking یا Datasheet به‌صورت:

Thread Type: مطابق مدل واقعی کالا

ثبت شود.

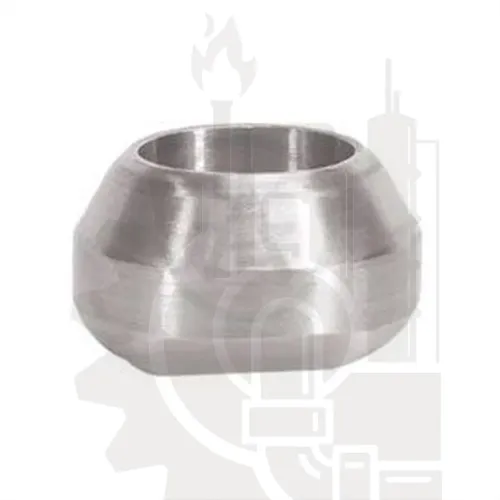

ولدولت استیل چیست؟

Weldolet برای ایجاد Branch با اتصال Butt-Weld در سمت انشعاب استفاده می‌شود.

در ولدولت فشارقوی استیل، بدنه Outlet روی Run Pipe جوش می‌شود و لوله Branch نیز از طریق Butt Weld به خروجی متصل می‌شود.

در انتخاب Weldolet علاوه بر Run Size و Branch Size، ضخامت یا Schedule لوله Branch نیز ممکن است اهمیت داشته باشد.

بنابراین فقط گفتن «ولدولت استیل 2 اینچ» برای یک RFQ حرفه‌ای کافی نیست.

تفاوت ساکولت، تردولت و ولدولت

تفاوت اصلی این سه Branch Outlet در نوع اتصال سمت Branch است:

هر سه روی Run Pipe نصب می‌شوند، اما انتخاب بین آن‌ها باید از Piping Specification و طراحی Branch Connection پروژه بیاید.

نباید صرفاً بر اساس سهولت نصب یا عبارت «فشارقوی» یکی را جایگزین دیگری کرد.

آیا Olet جایگزین سه‌راهی است؟

نه به‌صورت عمومی.

Tee یک fitting سه‌دهانه است که در مسیر خط نصب می‌شود، در حالی که Branch Outlet روی Run Pipe قرار می‌گیرد و برای ایجاد Branch طراحی می‌شود.

در برخی طراحی‌ها استفاده از Outlet Fitting به جای Tee کامل ممکن است مجاز یا مطلوب باشد، اما این موضوع تصمیم طراحی پایپینگ است.

اگر پروژه به fitting مستقل سه‌دهانه نیاز دارد، سه راهی 1/2 اینچ فشارقوی استیل محصول متفاوتی از Sockolet، Threadolet و Weldolet است.

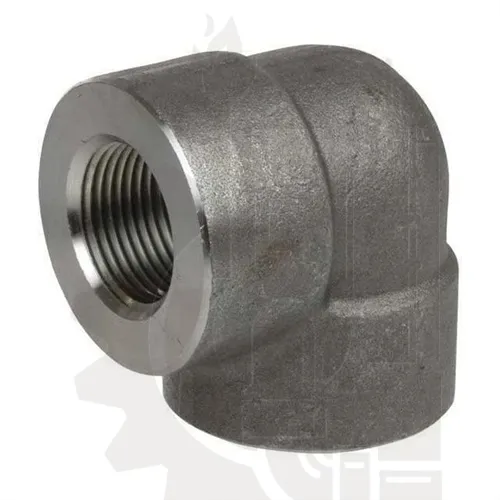

زانو فشار قوی استیل

Elbow برای تغییر جهت مسیر استفاده می‌شود.

محصول فعلی تجهیز فولاد، زانو 1/2 اینچ فشارقوی استیل، دارای سایز اسمی 1/2 اینچ و متریال در سطح خانواده Stainless Steel است.

اما اطلاعات فعلی صفحه به‌درستی موارد زیر را قطعی نکرده است:

• زاویه
• Threaded یا Socket Weld بودن
• Pressure Class
• Grade
• استاندارد

بنابراین نباید این محصول را صرفاً از روی عنوان مثلاً:

90° Socket Weld Class 3000 ASTM A182 F316

معرفی کرد.

این مشخصات باید از Marking یا مدارک کالای موجود تأیید شوند.

سه راهی فشار قوی استیل

محصول سه راهی 1/2 اینچ فشارقوی استیل نیز در این گروه قرار دارد.

سایز 1/2 اینچ و Stainless Steel بودن در صفحه فعلی مشخص شده‌اند، اما Equal یا Reducing بودن، نوع اتصال، Class، Grade و Standard باید از مدل واقعی کالا تأیید شوند.

اگر پروژه Reducing Tee نیاز دارد، فقط یک سایز برای RFQ کافی نیست و سایز Run و Branch باید کامل نوشته شوند.

Class 2000، 3000، 6000 و 9000

یکی از مهم‌ترین اصلاحات لازم در صفحه فعلی این دسته مربوط به Pressure Class است.

نباید همه Classهای زیر را به همه اتصالات فشارقوی نسبت داد:

2000 / 3000 / 6000 / 9000

در خانواده Forged Fittings تحت ASME B16.11، محدوده Class با نوع اتصال متفاوت است.

برای Threaded End Fittings:

Class 2000، 3000 و 6000

و برای Socket-Weld End Fittings:

Class 3000، 6000 و 9000

تعریف شده‌اند.

بنابراین مثال ساده‌ای مثل:

Class 2000 = فشار متوسط

Class 6000 = فشار بالا

Class 9000 = فشار خیلی بالا

توضیح مهندسی مناسبی نیست.

ابتدا باید نوع fitting، End Connection و Standard مشخص باشند و سپس Class موردنیاز انتخاب شود.

آیا Class 3000 یعنی 3000 PSI؟

خیر.

Pressure Class را نباید مستقیماً مساوی یک Working Pressure ثابت در نظر گرفت.

ظرفیت واقعی سیستم به مجموعه‌ای از عوامل بستگی دارد:

• Material Grade
• نوع fitting
• نوع اتصال
• سایز
• Wall Thickness لوله
• Temperature
• Design Code
• سایر محدودیت‌های سیستم

بنابراین در مشخصات محصول بهتر است همان Class واقعی نوشته شود و از تبدیل ساده آن به psi خودداری شود.

ASME B16.11 چیست؟

ASME B16.11 استاندارد مهم Forged Fittings با Endهای Socket-Weld و Threaded است.

این استاندارد مواردی مانند:

• Ratings
• Dimensions
• Tolerances
• Marking
• Material Requirements

را پوشش می‌دهد.

برای زانو، Tee و سایر Forged Fittingهایی که واقعاً مطابق این استاندارد تولید شده‌اند، B16.11 می‌تواند مرجع طراحی و خرید باشد.

اما وجود محصول در دسته «اتصالات فشارقوی» ثابت نمی‌کند همان SKU الزاماً ASME B16.11 است.

در پروژه‌ای که این استاندارد الزام شده، Marking یا Certificate محصول باید بررسی شود.

MSS SP-97 و اتصالات Olet

برای خانواده Branch Outletها مانند Sockolet، Threadolet و Weldolet، یکی از مراجع مهم MSS SP-97 است.

این Standard Practice به Integrally Reinforced Forged Branch Outlet Fittings با انتهای:

• Socket Welding
• Threaded
• Butt Welding

مربوط است.

بنابراین از نظر نوع محصول، MSS SP-97 مرجع بسیار مرتبطی با سه Olet موجود در این دسته است.

اما عبارت:

MSS SP-97

فقط زمانی باید در جدول SKU، Schema یا فاکتور فنی نوشته شود که Marking یا مدارک کالای موجود انطباق آن را تأیید کنند.

ASTM A182 چیست؟

در اتصالات Forged Stainless Steel ممکن است ASTM A182/A182M به‌عنوان Material Specification مطرح باشد.

این Specification خانواده‌ای از Forged یا Rolled Alloy و Stainless Steel Piping Components را پوشش می‌دهد و Gradeهای مختلف Stainless Steel در آن وجود دارند.

اما وجود Stainless Steel Forged Fitting در سایت به معنی قطعی‌بودن:

A182 F304

یا:

A182 F316

نیست.

Material Specification و Grade باید از MTC یا Marking خود کالا تعیین شوند.

اتصالات استیل 304 یا 316؟

یکی دیگر از مواردی که در متن فعلی صفحه باید اصلاح شود، جدول ساده 304 در برابر 316 است.

316 به دلیل داشتن مولیبدن در بسیاری از محیط‌های دارای Chloride مقاومت خوردگی بیشتری نسبت به 304 دارد.

اما این نتیجه به معنی موارد زیر نیست:

316 = مناسب تمام محیط‌های دریایی

یا:

316 = مناسب همه مواد شیمیایی

نوع سیال، غلظت، Chloride، دما، pH، Crevice Condition و سایر شرایط محیطی روی انتخاب متریال اثر دارند.

در محیط‌های شدید ممکن است حتی 316 نیز کافی نباشد و Gradeهای Duplex یا آلیاژهای بالاتر نیاز شوند.

بنابراین Grade باید براساس Material Specification و Corrosion Requirement پروژه تعیین شود.

آیا همه محصولات این دسته 304 یا 316 هستند؟

خیر.

نام دسته فقط خانواده Stainless Steel را مشخص می‌کند.

تا زمانی که Grade یک SKU از طریق Marking، MTC یا مدارک سازنده تأیید نشده است، نباید 304، 316 یا 316L را به آن نسبت داد.

این موضوع مخصوصاً برای صفحات فعلی تجهیز فولاد اهمیت دارد؛ زیرا خود صفحات محصول اکنون Grade دقیق را «مطابق مدارک واقعی کالا» نگه داشته‌اند.

همین سیاست باید در صفحه دسته نیز حفظ شود.

اتصالات فشار قوی یا اتصالات دنده‌ای استیل؟

این دو دسته نباید با تعریف «فشار بالا در برابر فشار پایین» از یکدیگر جدا شوند.

دسته اتصالات دنده‌ای استیل روی fittingهایی تمرکز دارد که ساختار فروشگاهی آن‌ها Threaded است؛ مانند بوشن، مغزی، زانو، سه‌راهی و مهره‌ماسوره.

در این صفحه تمرکز روی Forged/High-Pressure Fittings و Branch Outletها است.

اما Threaded Fitting نیز می‌تواند دارای Class بالا باشد.

بنابراین مرزبندی سئویی بهتر این است:

اتصالات دنده‌ای استیل → Intent نوع اتصال رزوه‌ای عمومی

اتصالات فشارقوی استیل → Intent Forged Fittings، Pressure Class و Oletها

این ساختار از Cannibalization دو صفحه نیز جلوگیری می‌کند.

اتصالات فشار قوی یا جوشی استیل؟

اتصالات جوشی استیل عمدتاً روی خانواده Butt-Weld Fittingهایی مانند Elbow، Tee، Reducer و Cap تمرکز دارد که Schedule/Wall Thickness در آن‌ها اهمیت ویژه‌ای دارد.

اما خانواده فشارقوی شامل Forged Fittingها و Oletهایی است که ممکن است Threaded، Socket-Weld یا Butt-Weld Branch داشته باشند.

بنابراین صرف وجود Welding در یک fitting به معنی قرارگرفتن آن در دسته اتصالات جوشی معمولی نیست.

آیا برای بخار مناسب هستند؟

برخی High-Pressure Stainless Steel Fittings می‌توانند در Steam Service استفاده شوند، اما این موضوع را نمی‌توان به کل دسته تعمیم داد.

برای بخار باید حداقل موارد زیر بررسی شوند:

• Material Grade
• Pressure Class
• نوع اتصال
• Design Pressure
• Design Temperature
• Wall Thickness
• Design Code
• کیفیت Welding
• Thread/Seal در اتصال رزوه‌ای

صرف «استیل + فشارقوی» بودن برای تأیید Steam Service کافی نیست.

آیا برای نفت و گاز مناسب هستند؟

این خانواده در پروژه‌های نفت، گاز، پتروشیمی و پالایشگاهی کاربرد دارد، اما Suitability کالای واقعی وابسته به Specification پروژه است.

ممکن است پروژه الزاماتی درباره:

• Material Grade
• Sour Service
• NACE
• Impact Test
• NDT
• MTC
• Welding Procedure
• Thread Standard

داشته باشد.

بنابراین نام صنعت جایگزین تطبیق فنی محصول نمی‌شود.

آیا برای ابزار دقیق مناسب هستند؟

Threadolet و برخی fittingهای کوچک‌سایز ممکن است در Instrument Take-Off و Branch Connectionهای مرتبط استفاده شوند.

اما نمی‌توان تمام اتصالات این دسته را «مخصوص ابزار دقیق» معرفی کرد.

نوع Connection، Size، Pressure Class، Sealing، Fluid و Instrument Hook-up Drawing باید مشخص باشند.

قیمت اتصالات فشار قوی استیل

قیمت این اتصالات به عوامل مختلفی بستگی دارد:

• نوع fitting
• Run Size
• Branch Size
• سایز اسمی
• Threaded، Socket Weld یا Butt Weld بودن
• Pressure Class
• Grade
• Standard
• برند یا سازنده
• MTC و Certification
• تعداد سفارش
• شرایط بازار Stainless Steel

برای مثال قیمت تردولت استیل را نمی‌توان فقط بر اساس سایز با ساکولت استیل مقایسه کرد؛ نوع Branch Connection آن‌ها متفاوت است.

قیمت روز بهتر است مستقیماً از سیستم فروشگاه یا استعلام فروش نمایش داده شود و در متن دسته عدد ثابت قرار نگیرد.

راهنمای خرید اتصالات فشار قوی استیل

برای خرید حرفه‌ای، فقط عبارت «اتصال فشارقوی استیل» کافی نیست.

در RFQ بهتر است این موارد مشخص شوند:

نوع fitting + Run Size/Branch Size یا Size + نوع Connection + Pressure Class + Grade + Standard + Design Pressure + Design Temperature + تعداد

برای Oletها حتماً Run Size و Branch Size را جداگانه اعلام کنید.

برای زانو و سه‌راهی Forged نیز نوع End Connection و Pressure Class باید مشخص شوند.

اگر Piping Class، MTO یا Material Specification پروژه در دسترس است، ارسال همان اسناد بهترین مبنای انتخاب خواهد بود.

سوالات متداول اتصالات فشار قوی استیل

تفاوت ساکولت، تردولت و ولدولت چیست؟

هر سه Branch Outlet هستند؛ Threadolet خروجی Threaded، Sockolet خروجی Socket Weld و Weldolet خروجی Butt Weld دارد.

Class 3000 یعنی فشار کاری 3000 psi؟

خیر. Pressure Class را نباید مستقیماً به Working Pressure ثابت تبدیل کرد.

آیا همه اتصالات فشارقوی Class 3000 یا 6000 هستند؟

خیر. Class به نوع fitting و End Connection وابسته است و Class واقعی SKU باید تأیید شود.

آیا همه محصولات این دسته استیل 316 هستند؟

خیر. Stainless Steel بودن مشخص است، اما Grade هر محصول باید از Marking یا MTC تأیید شود.

استاندارد Oletها چیست؟

MSS SP-97 یکی از استانداردهای مهم این خانواده است، ولی انطباق کالای موجود باید از مدارک محصول تأیید شود.

ASME B16.11 برای کدام محصولات مهم است؟

برای Forged Fittingهای Socket-Weld و Threaded یکی از استانداردهای اصلی است؛ ولی هر SKU باید جداگانه از نظر انطباق تأیید شود.

خرید اتصالات فشار قوی استیل از تجهیز فولاد

اگر به Branch رزوه‌ای نیاز دارید، تردولت فشارقوی استیل را بررسی کنید. برای Branch از نوع Socket Weld، ساکولت فشارقوی استیل و برای Butt-Weld Branch، ولدولت فشارقوی استیل در دسترس هستند.

اگر پروژه به fitting مستقل تغییر مسیر یا انشعاب نیاز دارد، زانو 1/2 اینچ فشارقوی استیل و سه راهی 1/2 اینچ فشارقوی استیل نیز قابل بررسی هستند.

برای مقایسه با سایر روش‌های اتصال از صفحه اتصالات استیل وارد خانواده مناسب شوید و در زمان استعلام، Class، Grade، Connection، Run/Branch Size و شرایط طراحی پروژه را اعلام کنید.
