توضیحات

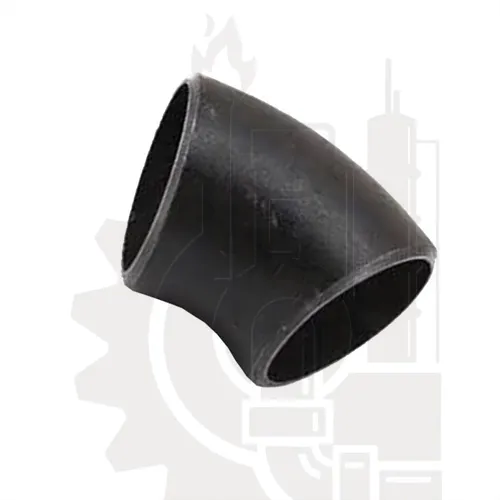

زانو ۴۵ درجه مانیسمان ۲ اینچ رده 40 کربن استیل یکی از اتصالات جوشی مورد استفاده برای تغییر جهت خط لوله به اندازه ۴۵ درجه است. این محصول با سایز اسمی ۲ اینچ و Schedule 40 عرضه می‌شود و انتخاب آن باید با توجه به مشخصات خط، ضخامت مورد نیاز، نوع سیال و شرایط طراحی پروژه انجام شود.

این زانو در گروه اتصالات کربن استیل و زیرگروه اتصالات جوشی کربن استیل قرار می‌گیرد.

زانو ۴۵ درجه کربن استیل چیست؟

زانو یا Elbow برای تغییر جهت جریان و مسیر خط لوله استفاده می‌شود. در زانو ۴۵ درجه، تغییر مسیر به اندازه ۴۵ درجه انجام می‌شود و به همین دلیل در بخش‌هایی از سیستم پایپینگ کاربرد دارد که به تغییر جهت ملایم‌تری نسبت به زانو ۹۰ درجه نیاز است.

این محصول از نوع جوشی لب به لب است و برای نصب در خط باید لبه اتصال و لوله براساس الزامات جوشکاری پروژه آماده شوند.

برای شناخت انواع زانو، زاویه‌ها و مفهوم شعاع خم می‌توانید مقاله اتصالات زانویی لوله را مطالعه کنید.

مشخصات زانو ۲ اینچ رده 40

این محصول دارای سایز اسمی ۲ اینچ و Schedule 40 است.

Schedule مشخصه‌ای مرتبط با ضخامت دیواره لوله و اتصال است. در یک سایز اسمی ثابت، تغییر Schedule می‌تواند ضخامت دیواره را تغییر دهد.

با این حال SCH 40 به‌تنهایی مشخص نمی‌کند این محصول برای چه فشار یا دمایی مناسب است. برای تعیین شرایط مجاز سرویس باید مواردی مانند:

• گرید متریال
• ضخامت واقعی
• استاندارد ساخت
• دمای طراحی
• فشار طراحی
• شرایط خوردگی
• مشخصات کل سیستم

نیز بررسی شوند.

بنابراین این محصول صرفاً به دلیل Schedule 40 بودن نباید به‌طور خودکار برای یک خط پرفشار یا بخار تأیید شود.

مانیسمان بودن زانو به چه معناست؟

این محصول در مشخصات فعلی به‌صورت Seamless یا مانیسمان معرفی شده است.

مانیسمان بودن به روش ساخت خود اتصال اشاره دارد و به معنی آن است که بدنه اتصال به‌صورت بدون درز جوش طولی معرفی شده است.

در مقابل، عبارت Butt Weld به نحوه اتصال همین قطعه به لوله مربوط می‌شود.

بنابراین در این محصول:

نوع ساخت قطعه: Seamless
روش اتصال به خط: Butt Weld

این دو مشخصه با یکدیگر تضادی ندارند.

کاربرد زانو ۴۵ درجه مانیسمان ۲ اینچ

بسته به مشخصات طراحی پروژه، زانو ۴۵ درجه می‌تواند برای تغییر جهت خطوط در سیستم‌های مختلف پایپینگ استفاده شود، از جمله:

• خطوط فرآیندی
• تأسیسات صنعتی
• صنایع نفت و گاز
• صنایع پتروشیمی
• نیروگاه‌ها
• خطوط انتقال سیالات
• سیستم‌های پایپینگ صنعتی

کاربرد در سیالات خاص، بخار یا خطوط دارای فشار و دمای بالا باید پس از بررسی مشخصات واقعی کالا و الزامات مهندسی پروژه تأیید شود.

تفاوت زانو ۴۵ درجه و ۹۰ درجه

مهم‌ترین تفاوت این دو محصول، مقدار تغییر جهت مسیر است.

زانو ۴۵ درجه مسیر را به اندازه ۴۵ درجه تغییر می‌دهد.

زانو ۹۰ درجه تغییر جهت ۹۰ درجه ایجاد می‌کند.

در یک طراحی مشخص، استفاده از تغییر مسیر ملایم‌تر می‌تواند بر رفتار هیدرولیکی سیستم اثر بگذارد، اما نمی‌توان بدون محاسبه گفت زانو ۴۵ درجه در هر شرایطی «افت فشار کمتر» یا «عملکرد بهتر» دارد.

افت فشار واقعی به عواملی مانند:

• شعاع زانو
• قطر داخلی
• سرعت جریان
• چگالی و ویسکوزیته سیال
• زبری سطح
• تعداد اتصالات
• آرایش کامل خط

وابسته است.

اگر پروژه به تغییر مسیر ۹۰ درجه نیاز دارد، می‌توانید زانو ۹۰ درجه مانیسمان ۱/۲ اینچ رده 80 کربن استیل را نیز بررسی کنید.

آیا این زانو LR است؟

در محتوای قدیمی صفحه عبارت LR برای محصول درج شده بود، اما در اطلاعات اصلی SKU و عنوان محصول، Long Radius بودن این کالا به‌طور مستقل تأیید نشده است.

زانوهای صنعتی ممکن است با شعاع‌های مختلف تولید شوند. در صورتی که LR یا SR بودن برای طراحی پروژه اهمیت دارد، باید ابعاد واقعی، مارکینگ یا مدارک همان کالا بررسی شوند.

بنابراین تا زمان تأیید، LR به‌عنوان مشخصه قطعی این SKU ثبت نمی‌شود.

استاندارد و گرید متریال

در نسخه قدیمی صفحه، ASTM A234 WPB و ASME B16.9 نیز درج شده بودند.

هرچند این عبارات در صنعت اتصالات جوشی کربن استیل شناخته‌شده‌اند، وجود آنها در توضیح عمومی خانواده محصول برای اثبات مشخصات همین کالای خاص کافی نیست.

در حال حاضر مشخصات قطعی این صفحه را به موارد زیر محدود می‌کنیم:

• کربن استیل
• زاویه ۴۵ درجه
• سایز ۲ اینچ
• Schedule 40
• Seamless
• Butt Weld

اگر پروژه الزام WPB، استاندارد ابعادی خاص یا گواهی متریال دارد، این مشخصات باید از طریق Marking، MTC یا مدارک کالای موجود تأیید شوند.

اتصال Butt Weld

در اتصال جوشی لب به لب، انتهای اتصال و لوله برای اجرای جوش آماده می‌شوند و پس از نصب، اتصال دائمی در خط ایجاد می‌شود.

کیفیت نهایی اتصال فقط به زانو وابسته نیست و عواملی مانند:

• آماده‌سازی لبه‌ها
• تطابق ضخامت قطعات
• WPS پروژه
• متریال مصرفی جوش
• صلاحیت جوشکار
• بازرسی جوش

نیز اهمیت دارند.

بنابراین عبارت «اتصال بدون نشتی» نباید صرفاً از روی Butt Weld بودن محصول تضمین شود.

هنگام خرید زانو ۴۵ درجه ۲ اینچ رده 40 چه مواردی مهم است؟

زاویه

این محصول ۴۵ درجه است. زاویه مورد نیاز باید از روی Layout خط مشخص شود.

سایز

سایز اسمی محصول ۲ اینچ است و باید با لوله و سیستم مورد نظر تطابق داشته باشد.

Schedule

این مدل SCH 40 است. ضخامت و Schedule باید با Line Class یا مشخصات پروژه هماهنگ باشند.

شعاع

اگر طراحی به LR یا SR مشخصی نیاز دارد، این ویژگی باید قبل از سفارش تأیید شود.

گرید متریال

کربن استیل بودن به‌تنهایی گرید دقیق را مشخص نمی‌کند.

استاندارد

در پروژه‌های دارای استاندارد مشخص، استاندارد ساخت و ابعادی باید از روی مدارک واقعی محصول کنترل شود.

محصولات مکمل

در یک سیستم پایپینگ معمولاً فقط زانو استفاده نمی‌شود و بسته به طراحی ممکن است به سه‌راهی، تبدیل و کپ نیز نیاز باشد.

برای ایجاد انشعاب می‌توانید سه راهی ۲ اینچ کربن استیل و برای تغییر سایز تبدیل مانیسمان کربن استیل را نیز بررسی کنید.

قیمت زانو ۴۵ درجه مانیسمان ۲ اینچ رده 40

قیمت این محصول می‌تواند تحت تأثیر موارد مختلف تغییر کند:

• سایز
• Schedule
• گرید متریال
• استاندارد
• برند و کارخانه سازنده
• موجودی بازار
• مقدار سفارش

بنابراین قیمت محصول بهتر است به‌صورت پویا از سیستم ووکامرس نمایش داده شود و از درج قیمت ثابت در توضیحات خودداری شود.

سوالات متداول

آیا این زانو ۴۵ درجه است؟

بله. زاویه ثبت‌شده این SKU برابر ۴۵ درجه است.

آیا سایز آن ۲ اینچ است؟

بله. این محصول با سایز اسمی ۲ اینچ معرفی شده است.

آیا این زانو Schedule 40 است؟

بله. رده فعلی محصول SCH 40 است.

آیا این محصول مانیسمان است؟

بله. نوع ساخت فعلی محصول Seamless یا مانیسمان ثبت شده است.

آیا این زانو برای فشار بالا مناسب است؟

صرفاً SCH 40 یا Seamless بودن برای پاسخ قطعی کافی نیست. Pressure Rating باید براساس متریال، استاندارد، دما و طراحی واقعی سیستم بررسی شود.

آیا این محصول ASTM A234 WPB است؟

اطلاعات فعلی SKU این مشخصه را به اندازه کافی تأیید نمی‌کند. WPB بودن باید از روی مدارک یا Marking واقعی کالا بررسی شود.

آیا زانو LR است؟

LR بودن این SKU هنوز به‌صورت مستقل تأیید نشده است و باید از روی مشخصات واقعی محصول بررسی شود.
