توضیحات

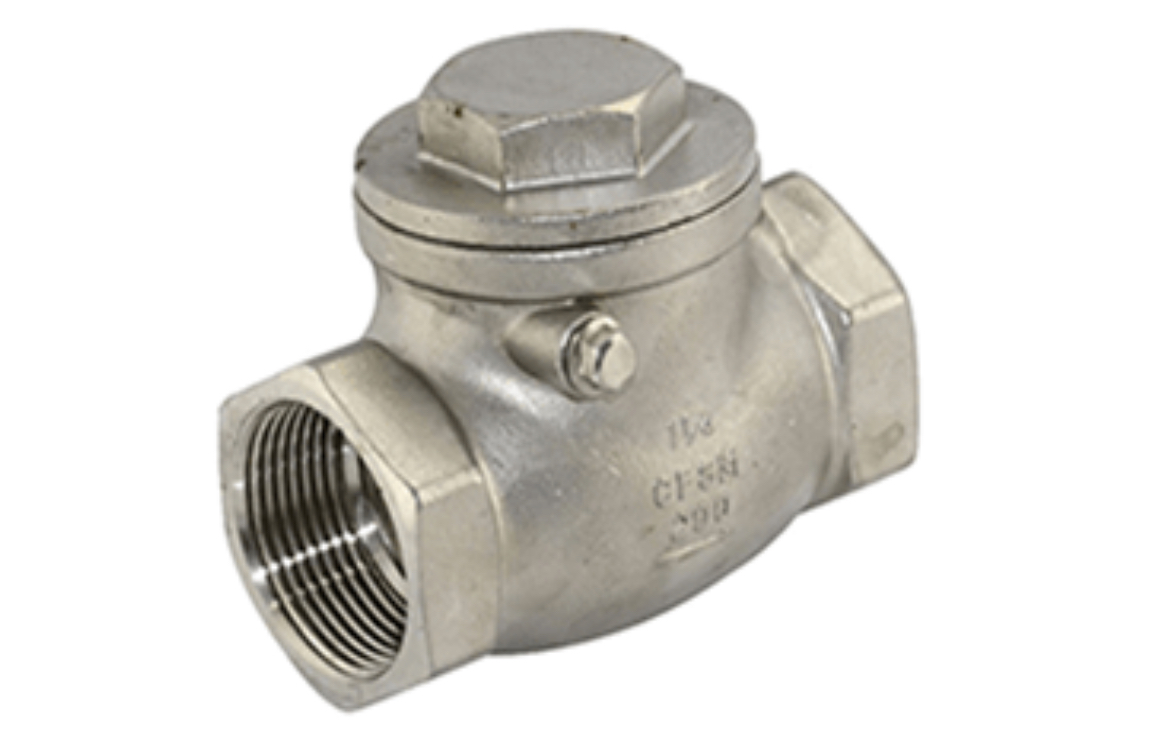

چک ولو استیل 304 کلاس 150 نوعی شیر یک‌طرفه یا Check Valve است که وظیفه آن عبور جریان در جهت طراحی‌شده و جلوگیری از برگشت جریان در جهت مخالف است. برخلاف شیرهای دستی قطع‌و‌وصل، عملکرد Check Valve معمولاً به اختلاف فشار و جهت جریان وابسته است و در حالت عادی به اپراتور برای باز و بسته‌کردن نیاز ندارد.

این محصول در مجموعه شیرآلات صنعتی تجهیز فولاد قرار دارد. برای انتخاب Check Valve مناسب، فقط متریال 304 و Class 150 کافی نیست و باید نوع مکانیزم، نوع اتصال، سایز، جهت نصب، فشار بازشدن، شرایط جریان و مشخصات Seat نیز با خط تطبیق داده شوند.

آیا این محصول دنده‌ای است یا فلنجی؟

در محتوای فعلی صفحه، محصول به‌عنوان چک ولو دنده‌ای با اتصال NPT/BSP معرفی شده است، اما این مشخصه از نام SKU قابل اثبات نیست. از طرف دیگر، عبارت Class 150 نیز به‌تنهایی نوع اتصال شیر را تعیین نمی‌کند.

به همین دلیل تا زمانی که تصویر اتصال، دیتاشیت یا مشخصات واقعی کالای موجود کنترل نشده است، بهتر است در جدول اصلی نوع اتصال را قطعی ننویسیم.

اگر کالای واقعی دنده‌ای باشد، بعد از تأیید می‌توان عبارت Threaded Check Valve و نوع رزوه واقعی آن را در مشخصات ثبت کرد. اگر فلنجی باشد، باید محتوای فعلی صفحه که تماماً درباره مدل دنده‌ای نوشته شده بازطراحی شود.

گرید این SKU باید 304 باقی بماند

نام محصول مشخصاً استیل 304 است. بنابراین صفحه نباید در جدول بالایی 304 / 316 را به‌عنوان گرید همین کالا نشان دهد.

گرید 316 می‌تواند در یک بخش مقایسه‌ای توضیح داده شود، اما مشخصات اصلی این SKU باید روی 304 متمرکز بماند.

استیل 304 برای بسیاری از شرایط عمومی صنعتی قابل بررسی است، اما مناسب‌بودن آن برای سیال مشخص به نوع ماده، دما، میزان کلراید و سایر شرایط سرویس وابسته است. بنابراین عبارت‌هایی مانند «مناسب همه مواد شیمیایی و محیط‌های خورنده» را برای این محصول استفاده نمی‌کنیم.

Class 150 را با PN16 و PN25 مخلوط نکنیم

جدول فعلی صفحه در حالی که H1 محصول Class 150 است، Pressure Rating را PN16 / PN25 نوشته است.

این سه عبارت را نباید بدون دیتاشیت یک محصول معادل یکدیگر در نظر گرفت. برای این SKU فعلاً همان Class 150 که جزو نام محصول است نگه داشته می‌شود و هر Rating دیگری فقط پس از بررسی مشخصات واقعی سازنده اضافه خواهد شد.

نمونه‌های واقعی Check Valveهای Class 150 نیز نشان می‌دهند که سازندگان متریال، نوع مکانیزم، اتصال و استانداردهای هر مدل را جداگانه تعریف می‌کنند؛ برای مثال Valtorc یک مدل Class 150 فلنجی Swing Check Valve عرضه می‌کند، در حالی که Neway خانواده Check Valveهای خود را با چند نوع اتصال و کلاس مختلف ارائه می‌دهد.

قبل از سفارش چه مواردی باید مشخص شوند؟

برای اینکه این چک ولو دقیقاً با خط سازگار باشد، بهتر است پیش از خرید این موارد بررسی شوند:

• سایز اسمی
• نوع اتصال
• نوع مکانیزم Check Valve
• Class / Pressure Rating واقعی
• جنس Body
• جنس Disc یا Poppet
• جنس Seat
• نوع سیال
• فشار و دمای کاری
• جهت و محدودیت نصب
• شرایط جریان و افت فشار

تا زمانی که این مشخصات از روی کالای واقعی تأیید نشده‌اند، بهتر است صفحه محصول آن‌ها را حدس نزند.

چک ولو چگونه از برگشت جریان جلوگیری می‌کند؟

چک ولو یا شیر یک‌طرفه به‌گونه‌ای طراحی می‌شود که جریان را در جهت مجاز عبور دهد و هنگام کاهش جریان یا ایجاد فشار معکوس، مسیر برگشت سیال را ببندد.

برخلاف بسیاری از شیرهای دستی، Check Valve معمولاً دسته یا Handwheel برای باز و بسته‌کردن ندارد. حرکت Disc، Poppet یا عضو مسدودکننده شیر تحت تأثیر فشار و جهت جریان انجام می‌شود.

این محصول یکی از انواع شیرآلات صنعتی است، اما انتخاب Check Valve فقط بر اساس سایز و متریال انجام نمی‌شود؛ نوع مکانیزم داخلی روی نحوه بازشدن، افت فشار، سرعت بسته‌شدن و شرایط نصب اثر دارد.

Swing Check Valve چگونه کار می‌کند؟

در Swing Check Valve یک Disc یا Flap حول یک محور حرکت می‌کند.

هنگامی که جریان در جهت صحیح برقرار می‌شود، فشار سیال Disc را از Seat دور می‌کند و مسیر باز می‌شود. با کاهش جریان یا شروع جریان معکوس، Disc به سمت Seat برمی‌گردد و مسیر را می‌بندد.

این طراحی در بسیاری از خطوط صنعتی استفاده می‌شود، اما رفتار آن به عواملی مانند سرعت جریان، وزن Disc و جهت نصب وابسته است.

یکی از موضوعاتی که در Swing Check Valve باید بررسی شود، بسته‌شدن سریع Disc است. در شرایط خاص، برگشت سریع Disc به Seat می‌تواند با ضربه و Water Hammer همراه شود. به همین دلیل انتخاب این نوع شیر باید بر اساس دینامیک واقعی خط انجام شود.

Lift Check Valve چیست؟

در Lift Check Valve عضو مسدودکننده معمولاً به‌صورت عمودی یا خطی از روی Seat بلند می‌شود.

وقتی فشار بالادست به اندازه کافی افزایش پیدا کند، Disc یا Plug از روی Seat بلند می‌شود و جریان عبور می‌کند. با کاهش اختلاف فشار یا ایجاد Back Pressure، عضو داخلی دوباره روی Seat قرار می‌گیرد و مسیر برگشت را می‌بندد.

از نظر شکل کلی مسیر جریان، بعضی Lift Check Valveها شباهتی به Globe Valve دارند، اما عملکرد آن‌ها خودکار است و نباید آن‌ها را با شیر گلوب دستی یکی دانست.

Spring Loaded یا Poppet Check Valve چگونه کار می‌کند؟

در بعضی Check Valveها، Disc یا Poppet توسط یک Spring به سمت Seat فشار داده می‌شود.

برای بازشدن شیر، اختلاف فشار بالادست باید به اندازه‌ای برسد که نیروی Spring و سایر نیروهای بسته‌شدن را غلبه دهد. وقتی اختلاف فشار کاهش پیدا می‌کند، Spring عضو داخلی را به سمت Seat بازمی‌گرداند.

این طراحی می‌تواند باعث بسته‌شدن سریع‌تر شیر پیش از شکل‌گیری جریان معکوس قابل‌توجه شود.

Cracking Pressure چیست؟

در Check Valveهای فنردار یا Poppet Type ممکن است اصطلاح Cracking Pressure در دیتاشیت دیده شود.

Cracking Pressure حداقل اختلاف فشاری است که برای شروع بازشدن شیر لازم است.

این مقدار را نباید بدون دیتاشیت برای چک ولو استیل 304 کلاس 150 این صفحه حدس زد، زیرا به طراحی داخلی، Spring و سازنده بستگی دارد.

در خطوطی با اختلاف فشار کم، انتخاب Check Valve با Cracking Pressure نامناسب حتی می‌تواند باعث شود شیر به‌درستی باز نشود.

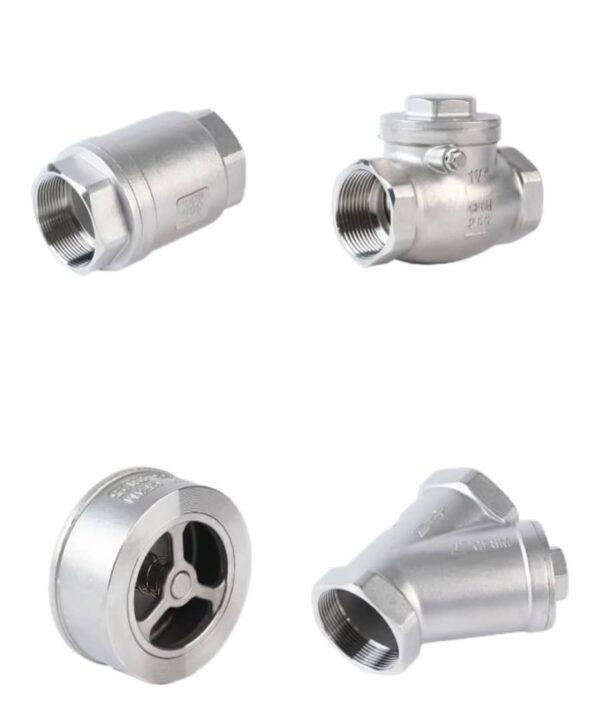

تفاوت کلی مکانیزم‌های چک ولو

هیچ‌یک از این طراحی‌ها به‌صورت مطلق «بهترین نوع چک ولو» نیستند. انتخاب باید بر اساس شرایط واقعی خط انجام شود.

آیا چک ولو جای شیر قطع‌و‌وصل را می‌گیرد؟

خیر. Check Valve برای جلوگیری از برگشت جریان طراحی می‌شود و نباید به‌عنوان جایگزین یک Isolation Valve برای قطع ایمن و کنترل‌شده خط در نظر گرفته شود.

اگر سیستم علاوه بر جلوگیری از برگشت جریان به امکان ایزوله‌کردن خط نیز نیاز دارد، معمولاً یک شیر قطع‌و‌وصل مناسب به‌صورت مستقل در طراحی در نظر گرفته می‌شود.

جهت نصب چک ولو اهمیت دارد؟

بله. Check Valve باید مطابق جهت جریان مشخص‌شده توسط سازنده نصب شود. معمولاً روی بدنه شیر یک Arrow برای جهت صحیح جریان وجود دارد.

علاوه بر جهت جریان، بعضی طراحی‌ها محدودیت نصب افقی یا عمودی دارند. برای مثال، جهت نصب یک Swing Check Valve می‌تواند با یک Spring Loaded Check Valve متفاوت باشد.

بنابراین قبل از نصب این SKU باید موارد زیر از روی دیتاشیت یا Marking واقعی محصول بررسی شوند:

• جهت جریان
• محدودیت نصب افقی یا عمودی
• نوع مکانیزم
• Cracking Pressure، در صورت کاربرد
• سایز و نوع اتصال
• Pressure Rating
• دمای مجاز
• Seat Material

تا زمانی که نوع واقعی مکانیزم این محصول مشخص نشده است، صفحه نباید آن را به‌صورت قطعی Swing، Lift یا Spring Check Valve معرفی کند.

کاربرد چک ولو استیل 304 کلاس 150

چک ولو استیل 304 کلاس 150 زمانی استفاده می‌شود که هدف اصلی جلوگیری از برگشت ناخواسته جریان باشد و متریال، رده فشاری، نوع مکانیزم و اتصال شیر با مشخصات خط تطابق داشته باشند.

این محصول در خانواده شیرآلات صنعتی قرار می‌گیرد. برخلاف شیرهای دستی، Check Valve معمولاً به‌صورت خودکار و در واکنش به جهت و اختلاف فشار جریان عمل می‌کند.

بسته به نوع واقعی شیر و تأیید مشخصات فنی آن، Check Valve می‌تواند در موقعیت‌هایی مانند خروجی پمپ، خطوط فرآیندی، سیستم‌های آب و مسیرهایی که برگشت جریان می‌تواند عملکرد تجهیزات را مختل کند مورد استفاده قرار گیرد.

نصب چک ولو در خروجی پمپ

یکی از کاربردهای رایج Check Valve، نصب در Discharge پمپ است.

پس از توقف پمپ یا تغییر شرایط فشار، امکان برگشت سیال از سمت خط خروجی به طرف پمپ وجود دارد. Check Valve مناسب می‌تواند مسیر برگشت را ببندد و جریان را در جهت طراحی‌شده نگه دارد.

اما صرف وجود Check Valve کافی نیست. در سیستم پمپاژ باید مواردی مانند نوع شیر، سرعت بسته‌شدن، افت فشار، شرایط جریان و احتمال Water Hammer بررسی شوند.

اگر سیستم علاوه بر جلوگیری از برگشت جریان به امکان قطع دستی خط نیز نیاز دارد، باید یک Isolation Valve مستقل نیز در طراحی در نظر گرفته شود. برای این وظیفه می‌توان انواع شیر توپی یا بال ولو و سایر شیرهای قطع‌و‌وصل را بر اساس مشخصات پروژه بررسی کرد.

کاربرد در خطوط فرآیندی

در برخی خطوط فرآیندی، برگشت سیال ممکن است باعث اختلال در عملکرد تجهیزات یا مخلوط‌شدن ناخواسته جریان‌ها شود. در چنین شرایطی Check Valve می‌تواند برای حفظ جهت جریان مورد بررسی قرار گیرد.

با این حال، استیل 304 بودن این SKU به معنی مناسب‌بودن آن برای هر سیال فرآیندی نیست. باید سازگاری Body، Disc یا Poppet، Seat و سایر قطعات در تماس با سیال با شرایط واقعی پروژه کنترل شود.

کاربرد در خطوط آب

Check Valve در سیستم‌های آب نیز برای جلوگیری از برگشت جریان استفاده می‌شود؛ به‌خصوص در مسیرهایی که اختلاف فشار یا توقف تجهیزات می‌تواند باعث Reverse Flow شود.

برای این SKU، انتخاب استیل 304 باید با کیفیت آب و شرایط سرویس تطبیق داده شود. میزان کلراید، دما و شرایط محیطی می‌توانند در انتخاب گرید استنلس استیل مؤثر باشند.

بنابراین نباید فقط با عبارت «خط آب» نتیجه گرفت که 304 برای هر سیستم آبی مناسب است.

کاربرد در خطوط بخار و کندانس

Check Valveها در برخی سیستم‌های بخار و کندانس نیز استفاده می‌شوند، اما نمی‌توان بدون شناخت مدل واقعی این SKU، آن را برای سرویس بخار تأیید کرد.

برای چنین کاربردی باید حداقل Pressure-Temperature Rating، نوع Seat، مکانیزم شیر و جهت نصب از روی دیتاشیت بررسی شوند.

برخی سازندگان Check Valveهای مشخصی را برای Steam and Condensate Service طراحی و معرفی می‌کنند؛ بنابراین کاربرد بخار باید ویژگی تأییدشده همان مدل باشد، نه یک ادعای عمومی درباره تمام Check Valveهای Class 150.

چه زمانی این چک ولو انتخاب مناسبی نیست؟

وقتی متریال 304 با سیال سازگار نیست

اگر محیط دارای کلراید بالا یا سیال خورنده‌ای باشد که 304 برای آن مناسب نیست، باید گرید یا متریال دیگری بررسی شود.

وقتی Class 150 با طراحی خط تطابق ندارد

Class 150 یک Pressure Class است و انتخاب آن باید با Design Pressure، Design Temperature و مشخصات واقعی شیر تطبیق داده شود.

وقتی اختلاف فشار برای بازشدن شیر کافی نیست

در مدل‌های Spring Loaded یا Poppet، Cracking Pressure اهمیت دارد. اگر اختلاف فشار سیستم کمتر از مقدار موردنیاز برای بازکردن شیر باشد، عملکرد صحیح آن مختل می‌شود.

وقتی Slam و Water Hammer مسئله مهمی است

در بعضی سیستم‌ها، سرعت بسته‌شدن Check Valve می‌تواند روی فشار گذرا و Water Hammer اثر بگذارد. در چنین خطوطی باید نوع مکانیزم و دینامیک سیستم بررسی شود و صرفاً یک Swing یا Spring Check Valve عمومی انتخاب نشود.

وقتی سیال دارای ذرات جامد یا رسوب است

ذرات جامد می‌توانند بین Seat و عضو مسدودکننده قرار گیرند و روی آب‌بندی یا حرکت شیر اثر بگذارند. اگر سیال آلوده یا دارای ذرات است، مناسب‌بودن طراحی داخلی باید جداگانه بررسی شود.

وقتی پروژه به Zero Leakage یا Leakage Class مشخص نیاز دارد

هیچ Check Valveای را نباید بدون دیتاشیت «کاملاً بدون نشتی» معرفی کرد. نوع Seat، استاندارد تست و Leakage Requirement باید در مشخصات همان محصول بررسی شوند.

محل نصب را بر اساس نوع Check Valve انتخاب کنید

موقعیت نصب نیز به طراحی شیر وابسته است. بعضی مدل‌ها برای نصب افقی مناسب‌اند، بعضی می‌توانند در شرایط مشخص به‌صورت عمودی نصب شوند و بعضی محدودیت بیشتری دارند.

بنابراین قبل از نصب چک ولو استیل 304 کلاس 150 باید این اطلاعات مشخص باشند:

• نوع واقعی Check Valve
• جهت جریان
• حالت مجاز نصب
• سایز و نوع اتصال
• Pressure Rating
• نوع سیال
• فشار و دمای کاری
• Seat Material
• Cracking Pressure، در صورت وجود
• شرایط جریان و احتمال Water Hammer

تا زمانی که مدل واقعی این SKU مشخص نشده است، صفحه محصول نباید محدودیت نصب یا کاربرد خاصی را به‌صورت قطعی اعلام کند.

چک ولو استیل 304 یا 316؛ کدام مناسب‌تر است؟

چک ولو این صفحه مشخصاً با گرید 304 معرفی شده است. بنابراین مشخصات اصلی و محتوای تجاری صفحه باید روی همین گرید متمرکز بمانند و 316 فقط به‌عنوان یک گزینه مقایسه‌ای توضیح داده شود.

هر دو گرید 304 و 316 از خانواده استنلس استیل آستنیتی هستند، اما 316 به‌دلیل وجود مولیبدن در بسیاری از محیط‌های حاوی کلراید مقاومت بیشتری در برابر خوردگی موضعی نسبت به 304 دارد.

چه زمانی چک ولو 304 انتخاب منطقی است؟

گرید 304 زمانی می‌تواند انتخاب قابل قبولی باشد که:

• Material Specification پروژه استفاده از 304 را مجاز بداند؛
• نوع سیال با این گرید سازگار باشد؛
• میزان کلراید و خورندگی محیط در محدوده مناسب قرار داشته باشد؛
• دمای کاری شرایط خوردگی را تشدید نکند؛
• Seat، Disc یا Poppet و سایر اجزای Wetted نیز با سیال سازگار باشند.

بنابراین انتخاب این SKU نباید فقط بر اساس عبارت «استیل» انجام شود.

برای مشاهده سایر خانواده‌های موجود در سایت می‌توانید دسته شیرآلات صنعتی را بررسی کنید.

چه زمانی 316 باید بررسی شود؟

اگر سرویس در معرض کلراید بیشتر یا محیط خورنده‌تر باشد، 316 می‌تواند نسبت به 304 گزینه مناسب‌تری برای بررسی باشد.

Nickel Institute نیز توضیح می‌دهد که افزودن مولیبدن در 316 مقاومت آن را نسبت به 304 در برابر کلرایدها و برخی اسیدهای کاهنده افزایش می‌دهد.

با این حال، حتی 316 هم برای هر محیط کلریدی یا خورنده‌ای کافی نیست. در شرایط شدیدتر ممکن است Duplex، Super Duplex یا آلیاژهای مقاوم‌تر لازم باشند.

آیا می‌توان 304 را با 316 جایگزین کرد؟

در یک خرید عمومی ممکن است دو Check Valve از نظر سایز و ساختار شبیه باشند، اما در پروژه‌های مهندسی Material Substitution نباید بدون بررسی انجام شود.

جایگزینی 304 با 316 یا برعکس می‌تواند روی موارد زیر اثر داشته باشد:

• مقاومت خوردگی
• قیمت
• Material Specification
• Piping Class
• مدارک متریال
• تأیید کارفرما یا مشاور

اگر پروژه صراحتاً 304 را مشخص کرده است، بهتر است همین Grade تأمین شود مگر اینکه جایگزینی فنی تأیید شود.

فقط جنس بدنه را بررسی نکنید

در Check Valve، متریال بدنه فقط یکی از اجزای مؤثر بر سازگاری با سیال است.

بسته به طراحی شیر، بهتر است جنس این قطعات نیز بررسی شود:

• Body
• Disc یا Poppet
• Stem یا Hinge Pin
• Spring، در مدل‌های فنردار
• Seat
• Seal
• Gasket

ممکن است Body از 304 باشد اما Seat یا Spring محدودیت متفاوتی نسبت به سیال، فشار یا دما داشته باشند.

آیا 316 همیشه بهتر از 304 است؟

خیر. اگر 304 تمام الزامات پروژه را تأمین کند، استفاده از 316 می‌تواند هزینه بیشتری ایجاد کند بدون اینکه مزیت موردنیازی برای همان سرویس داشته باشد.

از طرف دیگر، اگر محیط سرویس از محدوده مناسب 304 خارج باشد، انتخاب 304 فقط به دلیل قیمت پایین‌تر می‌تواند ریسک خوردگی را افزایش دهد.

بنابراین ترتیب صحیح تصمیم‌گیری این است:

1. نوع سیال و شرایط سرویس
2. Material Specification
3. بررسی خوردگی
4. متریال اجزای داخلی
5. قیمت

نه اینکه ابتدا ارزان‌ترین گرید انتخاب شود و بعد تلاش کنیم آن را با پروژه تطبیق دهیم.

برای این SKU چه چیزی در سایت باقی بماند؟

برای صفحه چک ولو استیل 304 کلاس 150:

• گرید اصلی: 304
• Pressure Class: Class 150
• 316: فقط برای مقایسه
• نوع اتصال: فقط بعد از تأیید کالای واقعی
• نوع مکانیزم: فقط بعد از تأیید مدل
• Seat و سایر متریال‌ها: مطابق دیتاشیت

بنابراین جدول فعلی که 304 / 316 را هم‌زمان برای یک SKU نشان می‌دهد باید اصلاح شود و مشخصات محصول روی 304 متمرکز بماند.

راهنمای خرید چک ولو استیل 304 کلاس 150

برای خرید چک ولو استیل 304 کلاس 150، فقط گرید متریال و Pressure Class کافی نیست. دو Check Valve با عنوان مشابه ممکن است از نظر مکانیزم داخلی، نوع اتصال، سایز، Seat، Cracking Pressure و جهت مجاز نصب تفاوت داشته باشند و برای یک خط عملکرد یکسانی نداشته باشند.

هنگام استعلام بهتر است این اطلاعات مشخص شوند:

• سایز اسمی
• گرید 304
• Class 150
• نوع اتصال
• نوع مکانیزم؛ Swing، Lift، Spring یا Poppet، در صورت الزام
• نوع سیال
• فشار و دمای کاری
• جنس Seat
• Cracking Pressure، در صورت کاربرد
• حالت و جهت نصب
• تعداد موردنیاز
• برند یا سازنده موردنظر، در صورت وجود
• استاندارد و مدارک موردنیاز پروژه

اگر هنوز نوع دقیق شیر یک‌طرفه مشخص نشده است، می‌توانید ابتدا سایر شیرآلات صنعتی را بررسی کنید و وظیفه این شیر را در کنار سایر شیرهای خط مشخص کنید.

قیمت چک ولو استیل 304 کلاس 150 به چه عواملی بستگی دارد؟

قیمت Check Valve فقط بر اساس عبارت «استیل 304 کلاس 150» تعیین نمی‌شود. ساختار داخلی و مشخصات فنی واقعی می‌توانند اختلاف قابل توجهی میان دو محصول ایجاد کنند.

سایز شیر

افزایش سایز معمولاً باعث افزایش ابعاد بدنه و اجزای داخلی و مقدار متریال مصرفی می‌شود. به همین دلیل سایز یکی از عوامل اصلی قیمت است.

هنگام مقایسه قیمت مطمئن شوید سایز اسمی دو پیشنهاد یکسان باشد.

نوع مکانیزم چک ولو

Swing Check، Lift Check و Spring Loaded Check Valve ساختار یکسانی ندارند.

نوع مکانیزم می‌تواند روی:

• ابعاد شیر
• تعداد اجزای داخلی
• افت فشار
• سرعت بسته‌شدن
• Cracking Pressure
• قیمت

اثر بگذارد.

بنابراین اگر نوع مکانیزم پروژه مشخص شده است، باید همان مدل در استعلام قیمت ذکر شود.

نوع اتصال

صفحه فعلی محصول اتصال را دنده‌ای معرفی کرده است، اما تا زمانی که کالای واقعی تأیید نشود، این مشخصه نباید مبنای قطعی خرید باشد.

Check Valve می‌تواند بسته به مدل با اتصال‌هایی مانند رزوه‌ای، فلنجی یا سایر انواع عرضه شود و تفاوت ساختار اتصال روی قیمت نیز اثر دارد.

اگر محصول واقعی Threaded باشد، نوع رزوه مانند NPT یا BSP نیز باید دقیقاً مشخص شود.

گرید متریال

این SKU با استیل 304 تعریف شده است. اگر فروشنده محصول 316 یا متریال دیگری پیشنهاد کند، قیمت آن را نباید بدون توجه به تفاوت Grade مستقیماً با 304 مقایسه کرد.

انتخاب گرید باید ابتدا بر اساس شرایط خوردگی پروژه انجام شود و سپس قیمت گزینه‌های فنی قابل قبول مقایسه شود.

جنس اجزای داخلی

در Check Valve فقط Body Material اهمیت ندارد. بسته به طراحی، جنس اجزای زیر نیز می‌تواند روی عملکرد و قیمت اثر بگذارد:

• Disc یا Poppet
• Hinge Pin
• Spring
• Seat
• Seal
• Gasket

دو Check Valve با بدنه 304 می‌توانند به دلیل تفاوت اجزای داخلی، مشخصات و قیمت متفاوتی داشته باشند.

Seat و نوع آب‌بندی

Seat یکی از مشخصات مهم در انتخاب Check Valve است. متریال Seat می‌تواند روی:

• سازگاری با سیال
• محدوده دما
• عملکرد آب‌بندی
• عمر سرویس

اثر بگذارد.

اگر پروژه Soft Seat یا Metal Seat مشخصی را الزام کرده است، این موضوع باید قبل از استعلام اعلام شود.

Cracking Pressure

در مدل‌های Spring Loaded یا Poppet، مقدار Cracking Pressure یکی از مشخصات تصمیم‌ساز است.

اگر سیستم اختلاف فشار کمی داشته باشد، انتخاب شیر با Cracking Pressure نامناسب ممکن است باعث بازنشدن کامل شیر یا اختلال در جریان شود.

بنابراین در این نوع Check Valveها پایین‌تر بودن قیمت نباید بدون بررسی Cracking Pressure مبنای انتخاب باشد.

برند و سازنده

برند، کیفیت ساخت، دقت ماشین‌کاری، طراحی Seat، کیفیت Spring و مدارک فنی می‌توانند روی قیمت اثر بگذارند.

در خرید پروژه‌ای بهتر است همراه قیمت موارد زیر نیز بررسی شوند:

• نام سازنده
• Datasheet
• Material Certificate، در صورت نیاز
• Pressure Rating
• مشخصات تست
• Country of Origin، در صورت الزام
• قابلیت رهگیری محصول

تعداد و شرایط تأمین

تعداد سفارش، موجودی بازار، زمان تحویل و شرایط تأمین نیز می‌توانند روی قیمت روز تأثیر بگذارند.

در سفارش‌های پروژه‌ای بهتر است تعداد دقیق از ابتدا اعلام شود تا پیشنهاد بر اساس حجم واقعی خرید تهیه شود.

هنگام مقایسه قیمت چه چیزهایی باید یکسان باشند؟

برای مقایسه معتبر دو پیشنهاد، حداقل این موارد را کنترل کنید:

• سایز
• Grade 304
• Class 150
• نوع Check Valve
• نوع اتصال
• Seat Material
• Cracking Pressure، در صورت وجود
• برند یا سازنده
• مدارک فنی قابل ارائه

اگر این مشخصات متفاوت باشند، دو قیمت متعلق به محصول فنی یکسانی نیستند.

آیا چک ولو جای شیر قطع‌و‌وصل را می‌گیرد؟

خیر. وظیفه اصلی Check Valve جلوگیری از Reverse Flow است.

اگر خط علاوه بر جلوگیری از برگشت جریان به امکان ایزوله‌کردن دستی نیاز دارد، باید یک شیر مناسب برای Isolation نیز جداگانه بررسی شود. برای این وظیفه می‌توان انواع شیر توپی یا بال ولو یا سایر شیرهای قطع‌و‌وصل را بر اساس شرایط پروژه انتخاب کرد.

استعلام قیمت از تجهیز فولاد

برای استعلام قیمت چک ولو استیل 304 کلاس 150، بهتر است سایز، نوع اتصال، نوع مکانیزم، تعداد و شرایط فشار و دمای خط را برای تجهیز فولاد ارسال کنید.

اگر مدل دقیق مشخص نیست، نوع سیال، جهت نصب و اطلاعات فرآیندی خط را نیز اعلام کنید تا Check Valve بر اساس وظیفه واقعی سیستم انتخاب شود، نه صرفاً عبارت «استیل 304 کلاس 150».

تفاوت چک ولو دنده‌ای و فلنجی

Check Valveها می‌توانند با اتصال‌های مختلفی مانند Threaded یا Flanged تولید شوند. تفاوت این دو فقط در شکل ظاهری اتصال نیست و می‌تواند روی روش نصب، تعمیر، ابعاد مجموعه و نحوه تطبیق شیر با سیستم پایپینگ اثر بگذارد.

با این حال، نباید نتیجه گرفت:

«چک ولو فلنجی همیشه فشار بیشتری از مدل دنده‌ای تحمل می‌کند.»

فشار مجاز واقعی هر شیر باید از روی Pressure Rating، متریال، دمای کاری و دیتاشیت همان مدل بررسی شود.

چک ولو دنده‌ای چیست؟

در Check Valve دنده‌ای، اتصال شیر از طریق رزوه به خط لوله انجام می‌شود.

در مدل‌هایی که رزوه NPT دارند، ابعاد و فرم Thread باید با استاندارد مربوط و اتصال مقابل سازگار باشند. ASME B1.20.1 یکی از استانداردهای مرجع برای NPT و سایر Pipe Threadهای اینچی است.

مزیت عملی اتصال دنده‌ای می‌تواند نصب نسبتاً جمع‌وجور در سایزهای مناسب باشد، اما نوع Thread باید دقیقاً با خط تطابق داشته باشد.

اگر کالای واقعی این SKU دنده‌ای باشد، هنگام سفارش باید حداقل این موارد مشخص شوند:

• NPT یا BSP
• رزوه داخلی یا خارجی
• سایز رزوه
• Pressure Rating واقعی شیر
• نوع Seal یا روش آب‌بندی اتصال
• محدودیت دمایی محصول

عبارت «دنده‌ای» به‌تنهایی برای سفارش دقیق کافی نیست.

چک ولو فلنجی چیست؟

در Check Valve فلنجی، شیر توسط فلنج و مجموعه پیچ‌ومهره و Gasket به خط متصل می‌شود.

برای اتصال فلنجی باید موارد زیر با خط لوله سازگار باشند:

• NPS یا سایز اسمی
• Pressure Class
• استاندارد فلنج
• Face Type
• Bolt Pattern
• Gasket
• ابعاد Face-to-Face شیر

ASME B16.5 برای فلنج‌ها و Flanged Fittings در محدوده مشخص، Classهایی مانند 150، 300، 600 و بالاتر را همراه با Pressure-Temperature Rating و الزامات ابعادی تعریف می‌کند.

بنابراین اگر کالای واقعی این صفحه Flanged Class 150 باشد، باید مشخصات فلنج آن با خط Class 150 موردنظر پروژه تطبیق داده شود.

دنده‌ای بهتر است یا فلنجی؟

هیچ‌کدام به‌صورت عمومی بهتر نیستند.

انتخاب باید بر اساس Piping Specification انجام شود، نه اینکه اتصال فلنجی را به‌صورت خودکار «صنعتی‌تر» یا «فشارقوی‌تر» فرض کنیم.

برای مشاهده سایر انواع شیرآلات صنعتی می‌توانید ساختارهای مختلف اتصال و کاربرد را با یکدیگر مقایسه کنید.

آیا Class 150 فقط برای مدل فلنجی است؟

خیر. عبارت Class 150 باید در چارچوب استاندارد و طراحی واقعی محصول تفسیر شود و به‌تنهایی نوع اتصال را تعیین نمی‌کند.

در صنعت می‌توان تجهیزاتی دید که یک خانواده محصول با چند اتصال مختلف عرضه می‌شود و هر اتصال Rating مخصوص خودش را دارد. به همین دلیل باید Datasheet همان مدل بررسی شود.

در این SKU، چون نام محصول چک ولو استیل 304 کلاس 150 است اما محتوای فعلی اتصال NPT/BSP را هم ذکر کرده، ابتدا باید مشخصات واقعی کالا کنترل شوند و بعد نوع اتصال قطعی در صفحه ثبت شود.

آیا PN16 یا PN25 معادل Class 150 هستند؟

نباید این Ratingها را بدون بررسی استاندارد و دیتاشیت یکسان فرض کرد.

PN و ASME Class دو سیستم نام‌گذاری متفاوت هستند. ممکن است در برخی شرایط ظرفیت‌های نزدیک یا هم‌پوشانی داشته باشند، اما این موضوع به معنی تبدیل مستقیم و ثابت بین آن‌ها نیست.

بنابراین جدول فعلی این محصول که هم‌زمان:

• Class 150
• PN16
• PN25

را برای یک SKU نشان می‌دهد باید اصلاح شود.

برای این صفحه فعلاً Class 150 که جزو نام محصول است باقی می‌ماند و هر Rating دیگر فقط بعد از تأیید مدل واقعی اضافه می‌شود.

کدام اتصال برای تعمیر و نگهداری مناسب‌تر است؟

در بسیاری از خطوط صنعتی، اتصال فلنجی خارج‌کردن شیر از میان دو فلنج را ساده‌تر می‌کند، اما این مزیت به Layout واقعی خط بستگی دارد.

اتصال Threaded نیز در برخی سایزها ساده و کاربردی است، ولی بازکردن آن ممکن است نیازمند چرخاندن شیر یا بخشی از پایپینگ باشد.

بنابراین Maintenance Requirement پروژه نیز می‌تواند در انتخاب نوع اتصال مؤثر باشد.

قبل از خرید چه مواردی را کنترل کنیم؟

برای چک ولو استیل 304 کلاس 150 این صفحه، قبل از سفارش بهتر است این موارد قطعی شوند:

• Threaded یا Flanged بودن
• NPT یا BSP، اگر Threaded است
• Class و استاندارد فلنج، اگر Flanged است
• سایز
• نوع مکانیزم Check Valve
• Body Material
• Seat Material
• Pressure-Temperature Rating
• جهت مجاز نصب
• برند و سازنده

تا زمانی که این اطلاعات از روی محصول واقعی یا دیتاشیت تأیید نشده‌اند، صفحه نباید اتصال دنده‌ای یا فلنجی را قطعی معرفی کند.

سوالات متداول درباره چک ولو استیل 304 کلاس 150

چک ولو چه کاری انجام می‌دهد؟

وظیفه اصلی Check Valve جلوگیری از برگشت جریان است. این شیر معمولاً بدون دخالت اپراتور و بر اساس جهت جریان و اختلاف فشار باز یا بسته می‌شود.

برای مشاهده سایر انواع شیرهای مورد استفاده در خطوط صنعتی می‌توانید دسته شیرآلات صنعتی را بررسی کنید.

آیا این چک ولو دنده‌ای است یا فلنجی؟

از روی نام فعلی محصول نمی‌توان نوع اتصال را با اطمینان مشخص کرد. محتوای قدیمی صفحه اتصال NPT/BSP را ذکر کرده، اما تا زمانی که مشخصات کالای واقعی یا دیتاشیت تأیید نشود، بهتر است Threaded یا Flanged بودن محصول قطعی اعلام نشود.

در زمان خرید حتماً نوع اتصال و استاندارد آن را مشخص کنید.

Class 150 یعنی فشار کاری 150 psi است؟

خیر. Class 150 یک Pressure Class است و فشار مجاز واقعی به متریال، دمای کاری، طراحی و استاندارد محصول وابسته است.

بنابراین برای انتخاب صحیح باید Design Pressure و Design Temperature خط با مشخصات واقعی همان Check Valve تطبیق داده شوند.

آیا PN16 یا PN25 همان Class 150 هستند؟

خیر، نباید آن‌ها را مستقیماً معادل یکدیگر در نظر گرفت. PN و ASME Class دو سیستم Rating متفاوت هستند و تطابق آن‌ها باید بر اساس استاندارد و دیتاشیت همان محصول بررسی شود.

برای این SKU فعلاً Class 150 که در نام محصول آمده است مبنا قرار می‌گیرد.

چک ولو استیل 304 بهتر است یا 316؟

هیچ‌کدام برای تمام شرایط بهتر نیستند. 316 در بسیاری از محیط‌های کلریدی مقاومت خوردگی بیشتری نسبت به 304 دارد، اما اگر شرایط پروژه با 304 سازگار باشد، استفاده از همین گرید می‌تواند انتخاب مناسب‌تر و اقتصادی‌تری باشد.

انتخاب باید بر اساس نوع سیال، دما، خورندگی و Material Specification پروژه انجام شود.

آیا این شیر Swing Check است؟

تا زمانی که مکانیزم داخلی کالای واقعی مشخص نشده است، نمی‌توان آن را Swing، Lift یا Spring Loaded معرفی کرد.

این ویژگی باید از روی دیتاشیت، تصویر داخلی، کد محصول یا مشخصات سازنده تأیید شود.

Cracking Pressure چیست؟

در Check Valveهای فنردار یا Poppet Type، Cracking Pressure حداقل اختلاف فشاری است که برای شروع بازشدن شیر لازم است.

اگر مدل این محصول فنردار باشد، این مشخصه می‌تواند برای انتخاب اهمیت زیادی داشته باشد و باید از روی دیتاشیت واقعی بررسی شود.

آیا چک ولو جای شیر قطع‌و‌وصل را می‌گیرد؟

خیر. Check Valve برای جلوگیری از Reverse Flow طراحی شده است، نه برای Isolation دستی خط.

اگر خط نیاز به قطع و وصل کنترل‌شده دارد، باید یک شیر مناسب مانند شیر توپی یا بال ولو یا نوع دیگری از Isolation Valve به‌صورت مستقل بررسی شود.

آیا برای خروجی پمپ مناسب است؟

Check Valveها معمولاً در خروجی پمپ‌ها برای جلوگیری از برگشت جریان استفاده می‌شوند، اما نوع مناسب شیر باید بر اساس دبی، فشار، سرعت بسته‌شدن، احتمال Water Hammer و شرایط واقعی سیستم انتخاب شود.

بنابراین صرف وجود عبارت «Check Valve» برای تأیید این SKU در هر Pump Discharge کافی نیست.

آیا می‌توان آن را عمودی نصب کرد؟

این موضوع به نوع مکانیزم شیر بستگی دارد. بعضی Check Valveها برای نصب عمودی مناسب‌اند و بعضی محدودیت بیشتری دارند.

قبل از نصب باید جهت جریان، Arrow روی بدنه و دستورالعمل سازنده بررسی شوند.

برای استعلام قیمت چه اطلاعاتی لازم است؟

بهتر است همراه درخواست خرید این موارد اعلام شوند:

• سایز
• Class 150
• گرید 304
• نوع اتصال
• نوع مکانیزم، در صورت مشخص‌بودن
• نوع سیال
• فشار و دمای کاری
• حالت نصب
• Cracking Pressure، در صورت الزام
• Seat Material
• تعداد موردنیاز
• برند یا سازنده، در صورت الزام پروژه

قیمت چک ولو استیل 304 کلاس 150 چگونه تعیین می‌شود؟

قیمت به عواملی مانند سایز، نوع مکانیزم، نوع اتصال، متریال اجزای داخلی، Seat، Cracking Pressure، برند، تعداد و شرایط تأمین بستگی دارد.

بنابراین دو محصول با عنوان مشابه فقط زمانی قابل مقایسه‌اند که مشخصات فنی واقعی آن‌ها نیز یکسان یا معادل تأییدشده باشند.

خرید چک ولو استیل 304 کلاس 150

برای خرید یا استعلام قیمت چک ولو استیل 304 کلاس 150، سایز، تعداد، نوع اتصال و شرایط فشار و دمای خط را برای تجهیز فولاد ارسال کنید.

اگر مدل دقیق شیر هنوز مشخص نشده است، نوع سیال، جهت نصب و محل استفاده مانند خروجی پمپ یا خط فرآیندی را نیز اعلام کنید تا نوع Check Valve بر اساس نیاز واقعی سیستم بررسی شود.

برای مشاهده سایر محصولات مرتبط نیز می‌توانید دسته شیرآلات صنعتی را بررسی کنید.
