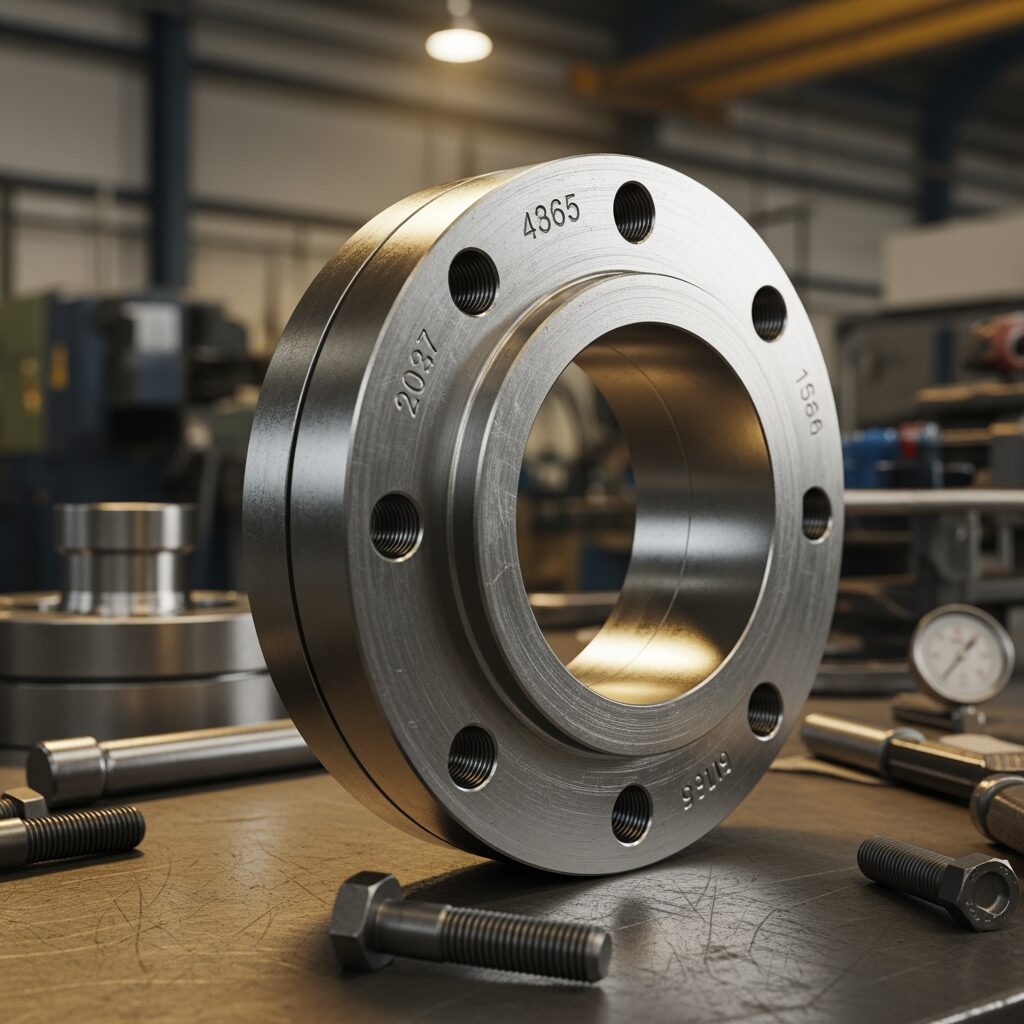

۷ علت اصلی نشتی فلنج و روش‌های جلوگیری از آن

در صنایع نفت، گاز، پتروشیمی، آب و فاضلاب و سایر حوزه‌های صنعتی، اتصالات فلنجی یکی از پرکاربردترین و حیاتی‌ترین اجزای خطوط لوله و سیستم‌های انتقال سیالات محسوب می‌شوند. این اتصالات، به واسطه‌ی ساختار ویژه و قابلیت جداسازی، تعمیر و نگهداری خطوط را بسیار ساده‌تر کرده‌اند. با این حال، یکی از شایع‌ترین مشکلات در استفاده از فلنج فولادی، بروز نشتی در نقاط اتصال است. نشتی فلنج نه تنها باعث هدررفت سیالات ارزشمند و افزایش هزینه‌های تعمیر و نگهداری می‌شود، بلکه در مواردی می‌تواند منجر به بروز حوادث ایمنی و محیط زیستی خطرناک گردد. بنابراین، شناخت دقیق دلایل اصلی نشتی فلنج‌ها و به‌کارگیری روش‌های علمی برای جلوگیری از آن، موضوعی کلیدی برای مهندسان، مدیران پروژه و ناظران کیفی به شمار می‌رود.

در این مقاله، به صورت تخصصی به بررسی ۷ علت اصلی نشتی فلنج و راهکارهای پیشگیرانه خواهیم پرداخت. این راهنما بر اساس آخرین استانداردهای بین‌المللی و تجربیات مهندسی تدوین شده تا شما با اطمینان بتوانید از تجهیزات خود محافظت کنید.

چرا اتصالات فلنجی دچار نشتی می‌شوند؟

اتصال فلنجی علی‌رغم ساختار منسجم و فشرده، ماهیتاً یک اتصال پیچی با اجزای متحرک است. نقش فلنج در خطوط لوله، ایجاد یک سطح آب‌بندی مطمئن با استفاده از فشار مکانیکی، پیچ و مهره و یک قطعه آب‌بندی (گسکت) است. هرگونه نقص در هر یک از این اجزا یا فرآیند نصب می‌تواند منجر به نشتی فلنج فولادی گردد.

نشتی فلنج‌ها غالباً به دلیل اشتباهات انسانی، ضعف در کنترل کیفیت تجهیزات، بی‌توجهی به استانداردها یا شرایط محیطی نامناسب رخ می‌دهد. برخی از این نشتی‌ها به راحتی توسط تست‌های هیدرواستاتیک و بازرسی چشمی قابل شناسایی و رفع هستند، اما نشتی‌هایی که به علت مشکلات پنهان و تجمعی ایجاد می‌شوند، معمولاً دیرتر شناسایی شده و هزینه‌های جبران آن‌ها بسیار بالاتر خواهد بود.

طبق مطالعات بین‌المللی، بیش از ۷۵% نشتی‌های فلنج در ساعات اولیه بهره‌برداری از خطوط رخ می‌دهد و دلیل عمده‌ی آن نیز به خطاهای نصب و انتخاب نامناسب تجهیزات برمی‌گردد. از این‌رو، تسلط بر دلایل اصلی و رعایت الزامات استاندارد، کلید موفقیت در مهار این معضل است.

علت ۱: سفت کردن نامناسب و غیر اصولی پیچ‌ها (عدم رعایت الگوی Torque)

مهم‌ترین و رایج‌ترین علت نشتی در اتصالات فلنج فولادی، سفت کردن غیراصولی پیچ و مهره‌ها است. این مرحله از نصب، به ظاهر ساده اما در عمل بسیار دقیق و حساس است.

چرا الگوی سفت‌کردن اهمیت دارد؟

هنگام نصب فلنج صنعتی، فشار اعمال‌شده بر گسکت باید کاملاً یکنواخت و متعادل باشد. اگر پیچ‌ها به صورت تصادفی یا پی‌درپی سفت شوند، توزیع تنش به صورت ناهمگن خواهد بود. این ناهمسانی فشار می‌تواند سبب له‌شدگی یا پارگی نقطه‌ای گسکت، خروج آن از مسیر یا حتی ترک خوردن خود فلنج شود. چنین شرایطی زمینه‌ساز نشتی فلنج استیل و سایر انواع فلنج می‌شود.

پیامدهای سفت‌کردن نادرست:

• ایجاد نشتی در اثر تمرکز تنش و فشار اضافی روی نقاط خاصی از گسکت
• کاهش طول عمر گسکت و فلنج
• کاهش تحمل فلنج در برابر شوک و لرزش خط لوله
• افزایش احتمال وقوع ترک یا شکست فلنج

راهکارهای اجرایی:

• همواره از آچار ترک متر (Torque Wrench) برای تنظیم گشتاور سفت‌کردن استفاده کنید.
• توصیه می‌شود پیچ‌ها را طبق الگوی ستاره‌ای و در چند مرحله (مثلاً ۳۰%، ۷۰% و ۱۰۰% گشتاور نهایی) سفت کنید تا فشار به طور یکنواخت توزیع شود.
• قبل از اعمال گشتاور نهایی، حداقل سه بار الگو را تکرار کنید.

توجه به این نکات ساده اما حیاتی، تضمین‌کننده‌ی آب‌بندی مطمئن اتصالات فلنج فولادی استاندارد خواهد بود.

علت ۲: انتخاب نادرست یا آسیب دیدن گسکت

گسکت فلنجی نقش اساسی در آب‌بندی اتصالات فلنجی ایفا می‌کند. کوچک‌ترین خطا در انتخاب، نصب یا نگهداری گسکت می‌تواند تمام زحمات اجرای صحیح اتصال را به هدر بدهد.

رایج‌ترین خطاهای مربوط به گسکت:

• انتخاب جنس نامناسب: هر سرویس (آب، نفت، گاز، اسید، بخار و…) به گسکت ویژه‌ای نیاز دارد. استفاده از گسکت‌های غیراستاندارد یا بی‌کیفیت باعث کاهش مقاومت حرارتی، شیمیایی و مکانیکی آن‌ها شده و منجر به نشتی در فلنج فولادی می‌شود.
• اندازه غیر استاندارد: ابعاد گسکت باید دقیقاً مطابق با استاندارد ASME B16.5 یا استاندارد مربوط به فلنج مورد استفاده باشد. کوچک‌ترین تفاوت ابعاد، موجب ایجاد نقاط ضعف در آب‌بندی خواهد شد.
• آسیب‌دیدگی و له‌شدگی: استفاده از گسکت‌های قبلاً نصب‌شده، ترک‌خورده یا له‌شده قویاً ممنوع است. این قطعات بعد از هر بار باز و بست، خاصیت آب‌بندی خود را از دست می‌دهند.
• وجود آلودگی روی سطوح آب‌بندی: هرگونه ذرات، روغن، گرد و غبار یا خراشیدگی بر روی سطح فلنج یا گسکت، مانع آب‌بندی کامل شده و منجر به نشتی فلنج صنعتی خواهد شد.

راهکارهای اجرایی:

• همیشه گسکت را از منابع معتبر و با رعایت استانداردهای مربوطه تهیه کنید.
• جنس، ضخامت و ابعاد گسکت را بر اساس نوع سرویس و فشار کاری انتخاب نمایید.
• پیش از نصب، سطوح آب‌بندی را کاملاً تمیز و عاری از هرگونه آلودگی نمایید.
• گسکت‌های آسیب‌دیده یا استفاده‌شده را هرگز دوباره نصب نکنید.

توجه به این موارد، احتمال بروز نشتی فلنج ناشی از مشکلات گسکت را به حداقل می‌رساند.

علت ۳: ناهمراستایی فلنج‌ها با یکدیگر (Flange Misalignment)

یکی دیگر از دلایل بسیار مهم و البته کمتر مورد توجه در نشتی فلنج فولادی، مسئله ناهمراستایی یا Misalignment فلنج‌ها در حین نصب است.

ابعاد مختلف ناهمراستایی:

• عدم تطابق محوری (Axial Misalignment): زمانی که محور دو لوله متصل به فلنج‌ها دقیقاً در یک امتداد نباشند، گسکت به صورت یکنواخت فشرده نمی‌شود و نواحی ضعیف ایجاد می‌گردد.
• اختلاف زاویه‌ای (Angular Misalignment): اگر صفحات انتهایی فلنج‌ها نسبت به هم زاویه داشته باشند، فشار اعمالی بر گسکت ناهمگون می‌شود و نقاطی کاملاً باز یا بدون فشار باقی می‌ماند.
• اختلاف ارتفاع یا Gap: در صورتی که ارتفاع فلنج‌ها یا فاصله آن‌ها از یکدیگر مطابق استاندارد نباشد، گسکت یا به‌درستی فشرده نمی‌شود یا در معرض له‌شدگی شدید قرار می‌گیرد.

عواقب ناهمراستایی فلنج‌ها:

• ایجاد نشتی سریع در شروع بهره‌برداری
• کاهش شدید عمر گسکت و خود فلنج
• ایجاد ترک‌های ریز در نقاط تحت فشار
• عدم تحمل شوک و لرزش در خطوط دینامیک

راهکارهای اجرایی:

• پیش از نصب، با ابزار دقیق (میله صاف‌سنج، کولیس و تراز) همراستایی لوله و فلنج را بررسی کنید.
• از پیچاندن یا فشار آوردن لوله برای تصحیح ناهمراستایی جداً بپرهیزید؛ این کار فشار اضافی به گسکت و بدنه فلنج استیل وارد کرده و موجب آسیب دائمی می‌شود.
• در صورت مشاهده‌ی ناهمراستایی، عیب را در سیستم لوله‌کشی اصلاح کنید و فلنج‌ها را مطابق با استاندارد نصب نمایید.

توجه به مقوله همراستایی، ضامن عمر طولانی و آب‌بندی مطمئن در انواع اتصالات فلنج فولادی استاندارد است.

آموزش تصویری الگوی ستاره‌ای (Star Pattern) برای سفت کردن پیچ‌ها

یکی از مهم‌ترین اصول نصب فلنج فولادی و تضمین آب‌بندی کامل، رعایت الگوی ستاره‌ای (Star Pattern) یا الگوی ضربدری در سفت کردن پیچ‌ها است. این الگو باعث توزیع یکنواخت فشار به گسکت و جلوگیری از تمرکز تنش می‌شود.

مراحل اجرای الگوی ستاره‌ای:

۱. نصب اولیه پیچ‌ها: ابتدا تمام پیچ و مهره‌ها را به صورت دستی و بدون اعمال فشار سفت کنید تا همه در جای خود قرار بگیرند. ۲. شروع سفت‌کردن از یک پیچ: یک پیچ را به دلخواه انتخاب کنید (مثلاً شماره ۱). ۳. انتخاب پیچ مقابل: پیچ مقابل شماره ۱ را طبق ساعت (یا عددی که روی فلنج مشخص است) انتخاب کنید (مثلاً پیچ شماره ۵ در یک فلنج ۸ سوراخه). ۴. ادامه دادن به صورت ضربدری: پیچ شماره ۲ و سپس پیچ مقابل آن (شماره ۶)، به همین ترتیب ادامه دهید تا همه پیچ‌ها یک مرحله سفت شوند. ۵. تکرار مراحل با درصدهای گشتاور: الگو را با گشتاورهای مختلف (مثلاً ابتدا ۳۰%، سپس ۷۰% و در نهایت ۱۰۰% گشتاور توصیه‌شده) تکرار کنید تا فشار کاملاً متعادل شود. ۶. کنترل نهایی: پس از طی همه مراحل، تمام پیچ‌ها را یک دور با گشتاور نهایی کنترل کنید تا هیچ پیچی شل یا بیش از حد سفت نشده باشد.

نکات کلیدی:

• به هیچ وجه پیچ‌ها را به صورت چرخشی یا متوالی (ساعت‌گرد) سفت نکنید.
• از آچار ترک متر با گشتاور تنظیم‌شده استفاده کنید.
• دفترچه راهنمای شرکت سازنده فلنج فولادی استاندارد را برای تعیین مقدار دقیق گشتاور مطالعه فرمایید.
• در فلنج‌های بزرگتر (۱۲ سوراخ و بالاتر)، از دستورالعمل‌های خاص مربوط به آن نوع فلنج استفاده کنید.

رعایت الگوی ستاره‌ای، مهم‌ترین راه تضمین آب‌بندی و پیشگیری از نشتی در فلنج فولادی و سایر انواع فلنج است.

علت ۴: کیفیت نامناسب متریال و ساخت فلنج فولادی

کیفیت پایین مواد اولیه و عدم انطباق تولید با استانداردهای بین‌المللی از جمله ASME B16.5 یا DIN، یکی دیگر از عوامل پنهان و بسیار پرخطر ایجاد نشتی در فلنج فولادی است.

مشکلات شایع ناشی از فلنج‌های بی‌کیفیت:

• سطح زبر و غیر یکنواخت که باعث آسیب به گسکت می‌شود
• وجود ترک‌های پنهان ناشی از فرآیند ریخته‌گری یا فورجینگ غیر استاندارد
• ابعاد نادرست، عدم تلرانس لازم و مغایرت با نقشه‌های فنی
• ضخامت ناکافی که تحمل فشار کاری سیستم را کاهش می‌دهد

راهکارهای اجرایی:

• خرید فلنج صنعتی و فلنج فولادی استاندارد فقط از نمایندگی‌ها و فروشندگان معتبر و دارای گواهی اصالت محصول
• کنترل ابعاد و تلرانس‌ها با ابزار دقیق و تطبیق با مدارک فنی
• اطمینان از استاندارد بودن آلیاژ، مهر استاندارد و حکاکی اطلاعات محصول
• در پروژه‌های حساس، درخواست گواهی متریال (MTC) و آزمون‌های کنترل کیفی (NDT)

انتخاب تجهیزات استاندارد، تضمین‌کننده‌ی آب‌بندی و عمر بالا برای تمامی اتصالات فلنج فولادی است.

علت ۵: استفاده از پیچ و مهره‌های بی‌کیفیت یا نامتناسب

یکی دیگر از دلایل شایع نشتی، به کار بردن پیچ و مهره‌هایی است که یا جنس مناسبی ندارند یا سایز و رزوه آن‌ها با فلنج فولادی مطابقت ندارد.

اشکالات مربوط به پیچ و مهره:

• ضعف در استحکام و گرید متالورژیکی پیچ‌ها (مثلاً استفاده از کلاس ۸.۸ به جای ۱۰.۹)
• تطابق نداشتن طول پیچ با قطر فلنج و ضخامت گسکت
• آسیب دیدگی رزوه پیچ‌ها در اثر ضربه یا نصب نامناسب
• زنگ‌زدگی و خوردگی پیچ‌ها که باعث کاهش گشتاور موثر و نشتی می‌گردد

راهکارهای اجرایی:

• تهیه پیچ و مهره از جنس و گرید استاندارد (معمولاً ASTM A193 برای پیچ و ASTM A194 برای مهره)
• تطبیق سایز و نوع رزوه پیچ‌ها با استاندارد فلنج صنعتی مورد استفاده
• بازبینی سلامت پیچ و مهره‌ها قبل از نصب و جایگزینی قطعات آسیب‌دیده
• آغشته‌کردن رزوه‌ها با روان‌کننده مناسب جهت افزایش یکنواختی سفت‌کردن

پیچ و مهره باکیفیت، بخشی جدایی‌ناپذیر از تضمین آب‌بندی و جلوگیری از نشتی فلنج‌ها است.

علت ۶: شرایط محیطی و عوامل خارجی

شرایط کاری و محیطی تأثیر شگرفی بر عملکرد فلنج فولادی و گسکت دارد. عواملی همچون دمای بالا، شوک حرارتی، ارتعاشات مکانیکی و مجاورت با مواد خورنده، می‌تواند منجر به کاهش کارایی آب‌بندی و بروز نشتی شود.

عوامل محیطی مؤثر بر نشتی فلنج:

• نوسانات شدید دما در نقاط کاری مختلف خط لوله
• ارتعاشات ناشی از عملکرد پمپ، کمپرسور و تجهیزات دوار
• خوردگی داخلی یا خارجی ناشی از مواد خورنده یا رطوبت
• فشارهای ناگهانی (Surge) در خطوط انتقال

راهکارهای اجرایی:

• انتخاب گسکت با مقاومت حرارتی و شیمیایی متناسب با سرویس کاری
• عایق‌بندی خطوط و اتصالات در مناطق دارای اختلاف دما یا رطوبت بالا
• بازبینی و تعویض به موقع گسکت‌ها و پیچ و مهره‌های آسیب‌دیده
• استفاده از تجهیزات ضد ارتعاش در خطوط پویا و مکان‌های پرلرزش

در نظر داشتن این فاکتورها در طراحی و بهره‌برداری از اتصالات فلنج فولادی، ضامن عملکرد بلندمدت و کاهش نشتی خواهد بود.

علت ۷: عدم پایبندی به استانداردهای نصب و نگهداری

آخرین اما نه کم‌اهمیت‌ترین علت نشتی، نبود رویه‌های نگهداری و نصب استاندارد و نادیده گرفتن دستورالعمل‌های فنی است.

اشتباهات رایج:

• استفاده مکرر از گسکت‌های قدیمی و نامناسب
• اعمال گشتاور بیش از حد مجاز به پیچ‌ها
• نبود برنامه‌ریزی برای بازبینی‌های دوره‌ای
• جایگزینی گسکت یا پیچ و مهره با اجناس متفرقه و غیر استاندارد

راهکارهای اجرایی:

• پیروی از تمامی دستورالعمل‌های تولیدکننده برای نصب فلنج فولادی
• تنظیم برنامه بازبینی و تعویض دوره‌ای کلیه اجزای مصرفی اتصال فلنجی
• آموزش نیروی انسانی و اپراتورها درباره اصول نگهداری، نصب و بازبینی
• مستندسازی تمامی مراحل نصب و سرویس دوره‌ای جهت رهگیری خطاها

پایبندی به دستورالعمل‌های فنی و استاندارد، اصلی‌ترین سپر مقابله با نشتی‌های ناخواسته و پرهزینه است.

برای جلوگیری از این مشکلات، فلنج فولادی استاندارد تهیه کنید

تمامی علل فوق بدون استثنا، با انتخاب و تهیه فلنج فولادی استاندارد و تجهیزات جانبی اصل، به سادگی قابل پیشگیری و مدیریت است. استفاده از محصولات بی‌نام و نشان، بدون مدارک فنی و آزمایش‌های کیفی، بزرگ‌ترین ریسک ممکن برای هر پروژه صنعتی است.

مشخصات یک فلنج فولادی استاندارد:

• تولید طبق استانداردهای معتبر بین‌المللی (ASME B16.5، DIN EN1092، API 605)
• ارائه گواهی آنالیز متریال (MTC) و آزمون‌های کنترل کیفیت (NDT, Hydro Test)
• دارا بودن حکاکی دقیق برند، مشخصات فنی و شماره بچ روی بدنه فلنج
• سطح پرداخت یکنواخت و بدون حفره یا ترک
• برخورداری از رزوه‌ها و سوراخ‌کاری منظم و استاندارد

مزایای خرید فلنج فولادی استاندارد:

• تضمین عمر طولانی و عملکرد بدون نشتی
• افزایش ایمنی سیستم و جلوگیری از حوادث صنعتی
• کاهش هزینه‌های تعمیر، تعویض و توقفات غیرمنتظره
• افزایش اعتبار پروژه در نزد کارفرما و مشاوران فنی

نکته طلایی:

همواره فلنج فولادی و گسکت را فقط از تأمین‌کنندگان معتبر، با سابقه و دارای تاییدیه‌های رسمی خریداری نمایید. از خرید تجهیزات
