شیر گازی فولادی کلاس 800 چیست؟ راهنمای Ball Valve Class 800

شیر گازی فولادی کلاس 800 که از نظر فنی در این مقاله منظور از آن Ball Valve یا شیر توپی فولادی Class 800 است، یکی از شیرهای ربع‌گرد مورد استفاده در خطوط صنعتی کوچک با فشار و شرایط کاری متناسب است. این Valve معمولاً در طراحی‌های Threaded یا Socket Weld دیده می‌شود و در صنایع نفت و گاز، پتروشیمی، نیروگاه و سیستم‌های Process کاربرد دارد.

در داخل Ball Valve یک Ball سوراخ‌دار قرار دارد. وقتی Bore توپی در راستای Pipe باشد، مسیر جریان باز است و با چرخش تقریباً 90 درجه Ball، مسیر بسته می‌شود.

اما عبارت «شیر گازی کلاس 800» برای خرید فنی کافی نیست.

برای انتخاب صحیح باید مشخصاتی مانند:

• سایز
• متریال Body
• نوع اتصال
• Full Bore یا Reduced Bore
• Seat Material
• Pressure-Temperature Rating
• استاندارد طراحی
• سیال
• دمای طراحی

تعیین شوند.

برای مشاهده محصولات این خانواده می‌توانید ابتدا وارد دسته شیر توپی فولادی یا دسته اصلی شیر توپی و بال ولو تجهیز فولاد شوید.

شیرگازی فولادی در اصطلاح بازار چیست؟

در بازار ایران اصطلاح‌های:

شیرگازی، شیر گازی، شیر توپی و Ball Valve

گاهی برای یک خانواده محصول استفاده می‌شوند.

نام فنی عمومی این مکانیزم:

Ball Valve

است.

عبارت «شیرگازی» لزوماً به این معنی نیست که Valve فقط برای Gas Service ساخته شده است.

Ball Valve می‌تواند بسته به طراحی و Material برای سیالات مختلف مانند:

• آب
• نفت
• گاز
• بعضی Hydrocarbonها
• Steam در صورت Rating مناسب
• Process Fluidهای سازگار

استفاده شود.

بنابراین نام «شیرگازی» را نباید به‌عنوان تأیید فنی استفاده در هر خط گاز تلقی کرد.

Class 800 یعنی چه؟

یکی از مهم‌ترین نکات این مقاله همین بخش است.

Class 800 به معنی فشار کاری ثابت 800 psi نیست.

عدد Class یک Pressure Rating Designation است و فشار مجاز واقعی Valve به عواملی مانند:

• Material
• Temperature
• Design Standard
• Seat
• Construction

وابسته است.

در نتیجه جمله:

Ball Valve Class 800 = Working Pressure 800 psi

تعبیر صحیحی نیست.

برای تعیین Maximum Allowable Pressure باید Pressure-Temperature Rating مربوط به همان Valve و Material بررسی شود.

اگر می‌خواهید رابطه فشار و دما را دقیق‌تر بررسی کنید، مقاله مقایسه و تحمل فشار و دمای انواع شیر توپی را مطالعه کنید.

چرا Class 800 بیشتر در شیرهای سایز کوچک دیده می‌شود؟

Class 800 در بازار صنعتی بیشتر در Compact Valveهای سایز کوچک با End Connectionهایی مانند:

• Socket Weld
• Threaded NPT
• سایر Threaded Endهای مجاز مدل

دیده می‌شود.

Ball Valveهای فولادی Class 800 معمولاً ساختار فشرده‌ای دارند و برای Small-Bore Piping گزینه مهمی محسوب می‌شوند.

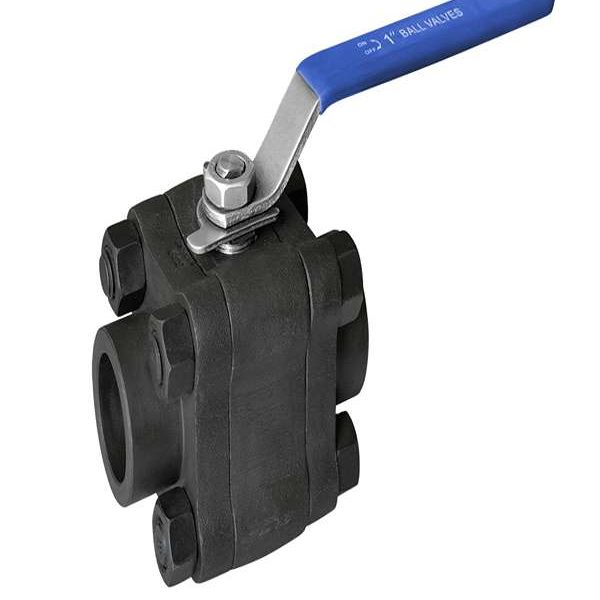

برای مثال در تجهیز فولاد محصول واقعی شیرگازی 1 اینچ ساکت کلاس 800 کربن استیل از همین خانواده است.

این محصول دارای اتصال Socket Weld و سایز اسمی یک اینچ است.

API 608 چیست؟

استاندارد API 608 یکی از مهم‌ترین استانداردهای Metal Ball Valve برای کاربردهای صنعتی، نفتی و پتروشیمی است.

عنوان این استاندارد:

Metal Ball Valves — Flanged, Threaded, and Welding Ends

است.

API 608 برای Ball Valveهای فلزی در End Connectionهای مختلف Requirements مشخصی تعیین می‌کند.

بنابراین اگر درباره استاندارد شیر توپی فولادی Class 800 صحبت می‌کنیم، API 608 یکی از اصلی‌ترین استانداردهایی است که باید بررسی شود.

نسخه فعلی این استاندارد 7th Edition است.

اما فقط نوشتن:

API 608

در RFQ هنوز مشخصات سفارش را کامل نمی‌کند.

باید Size، Class، Body Material، Bore، Seat، End Connection و سایر Requirements نیز تعیین شوند.

آیا API 602 استاندارد Ball Valve است؟

خیر.

این اشتباه در بعضی صفحات فروش شیر Class 800 دیده می‌شود.

API 602 مربوط به خانواده:

Gate Valve، Globe Valve و Check Valve

در سایزهای کوچک است.

در مقابل API 608 استاندارد مرتبط با Metal Ball Valve است.

بنابراین اگر محصول واقعاً Ball Valve است، نباید صرف Class 800 بودن آن را API 602 معرفی کرد.

ممکن است هر دو استاندارد دارای Valveهایی با Class 800 باشند، اما Valve Type آن‌ها متفاوت است.

ASME B16.34 چه ارتباطی با شیر Class 800 دارد؟

یکی دیگر از استانداردهای بسیار مهم Valveها:

ASME B16.34

است.

این استاندارد موضوعاتی مانند:

• Pressure-Temperature Rating
• Material
• Dimensions
• Testing
• Marking
• Nondestructive Examination

را در محدوده خود پوشش می‌دهد.

API 608 نیز برای Ball Valveهای تحت دامنه خود با الزامات ASME B16.34 ارتباط دارد.

بنابراین Class Valve را نباید جدا از Material و Temperature بررسی کرد.

شیر توپی Class 800 چگونه کار می‌کند؟

Ball Valve دارای یک Ball با Bore داخلی است.

در حالت باز:

Bore Ball هم‌جهت Pipe است.

در حالت بسته:

Ball تقریباً 90 درجه می‌چرخد و قسمت بسته آن مقابل مسیر جریان قرار می‌گیرد.

به همین دلیل این Valve در گروه Quarter-Turn قرار می‌گیرد.

مزیت عملکرد ربع‌گرد این است که Valve می‌تواند سریع باز و بسته شود.

اما سرعت زیاد بسته‌شدن در بعضی Liquid Systemها باید از نظر Hydraulic Transient نیز بررسی شود.

اجزای اصلی Ball Valve کلاس 800

ساختار واقعی به Manufacturer و Series وابسته است، اما اجزای مهم شامل:

Body

بدنه فشار Valve.

Ball

عضو کروی کنترل جریان.

Stem

نیروی Handle یا Actuator را به Ball منتقل می‌کند.

Seat

سطح آب‌بندی Ball.

Body Seal

آب‌بندی قسمت‌های مونتاژی Body.

Stem Packing / Seal

از Leakage اطراف Stem جلوگیری می‌کند.

Handle

عملگر دستی Valve.

در بعضی محصولات Locking Device یا امکان نصب Actuator نیز وجود دارد.

بدنه Forged Steel چیست؟

بسیاری از Class 800 Ball Valveهای صنعتی از Forged Steel ساخته می‌شوند.

Forging با Casting متفاوت است.

در فرآیند Forging، Material تحت نیرو شکل داده می‌شود و سپس قطعات Body ماشین‌کاری می‌شوند.

یکی از Materialهای متداول در Forged Carbon Steel Valveها:

ASTM A105 / A105N

است.

اما نباید هر شیر فولادی Class 800 را بدون بررسی Marking و MTC به‌عنوان A105 معرفی کرد.

Material واقعی باید از:

• Datasheet
• Marking
• MTC
• Purchase Specification

بررسی شود.

A105N چیست؟

ASTM A105 مربوط به Carbon Steel Forgings برای Piping Applications است.

عبارت A105N معمولاً به A105 در شرایط Normalized اشاره دارد.

Heat Treatment و Mechanical Properties باید مطابق Specification محصول کنترل شوند.

در بازار Ball Valve Class 800، بدنه A105 یا A105N بسیار شناخته‌شده است، اما Gradeهای دیگری نیز بسته به شرایط Service می‌توانند استفاده شوند.

آیا تمام شیرهای Class 800 کربن استیل هستند؟

خیر.

Class 800 یک Material Grade نیست.

Ball Valve می‌تواند با متریال‌های دیگری مانند:

• Stainless Steel
• Low-Temperature Carbon Steel
• Alloy Steel

تولید شود.

برای مثال در ساختار محصولات تجهیز فولاد نیز یک صفحه جداگانه برای شیرگازی Class 800 استیل آلفا وجود دارد.

در نتیجه:

Class = Rating

و:

Carbon Steel / Stainless Steel = Material Family

دو مشخصه متفاوت هستند.

شیر کلاس 800 کربن استیل یا استیل؟

انتخاب Material باید براساس شرایط Service انجام شود.

Carbon Steel

در بسیاری از خطوط Oil، Gas، Steam و Process استفاده می‌شود، مشروط به اینکه Corrosion و Temperature با Material سازگار باشند.

Stainless Steel

در محیط‌هایی که Corrosion Resistance بیشتری نیاز است می‌تواند مطرح شود.

اما Stainless Steel نیز Gradeهای مختلفی دارد و 304 و 316 عملکرد یکسانی ندارند.

برای خرید نباید Material فقط براساس قیمت انتخاب شود.

اتصال Socket Weld چیست؟

یکی از رایج‌ترین End Connectionهای Ball Valve Class 800، Socket Weld یا SW است.

در این نوع اتصال Pipe داخل Socket Valve قرار می‌گیرد و سپس Fillet Weld از قسمت خارجی انجام می‌شود.

این Design بیشتر در Small-Bore Piping دیده می‌شود.

محصول فعلی تجهیز فولاد نیز Ball Valve یک اینچ Class 800 با عنوان Socket Class 800 ثبت شده است.

برای شناخت تفاوت Socket Weld با سایر اتصال‌ها می‌توانید مقاله روش‌های اتصال لوله را مطالعه کنید.

اتصال Threaded Class 800

طراحی Threaded یکی دیگر از گزینه‌های متداول Small Ball Valve است.

اگر اتصال از نوع NPT باشد، مشخصات Thread باید با Component مقابل تطبیق داشته باشند.

نباید فقط به سایز اسمی اکتفا کرد.

برای مثال:

1 inch NPT

و:

1 inch BSP

Thread یکسانی ندارند.

پس در RFQ باید نوع دقیق Thread اعلام شود.

Socket Weld بهتر است یا NPT؟

پاسخ به Piping Class و Service بستگی دارد.

Socket Weld اتصال دائمی جوشی ایجاد می‌کند و در بسیاری از سیستم‌های Process کوچک استفاده می‌شود.

Threaded Connection نصب و جداسازی ساده‌تری دارد، اما محدودیت‌های خاص خود را در:

• Leakage
• Vibration
• Corrosion
• Cyclic Service

می‌تواند داشته باشد.

هیچ‌کدام بدون تعریف Service «بهتر» نیستند.

Ball Valve دو تکه و سه تکه

Class 800 Ball Valveها می‌توانند در Body Constructionهای متفاوتی تولید شوند.

دو طراحی شناخته‌شده:

• Two-Piece
• Three-Piece

هستند.

Two-Piece Ball Valve

Body از دو بخش اصلی تشکیل شده است.

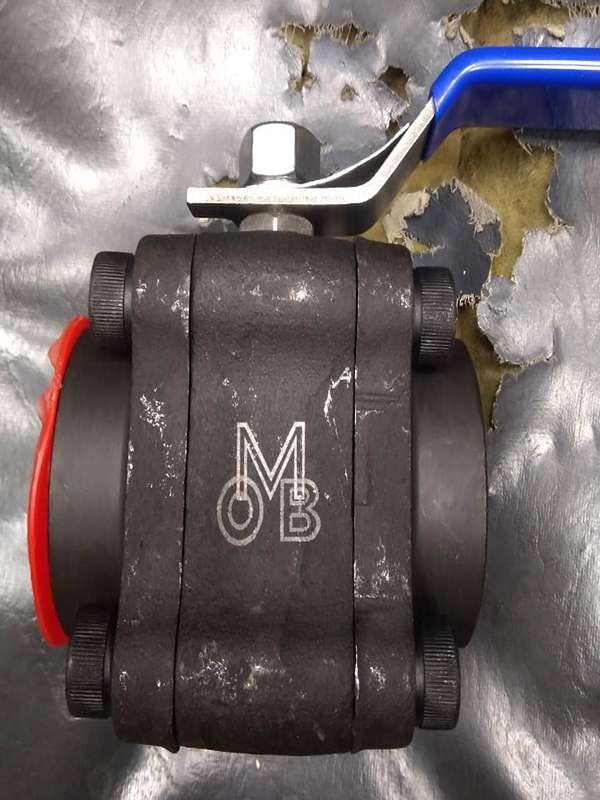

Three-Piece Ball Valve

Body از سه بخش تشکیل می‌شود و در بعضی طراحی‌ها امکان دسترسی آسان‌تر به Ball و Seat برای Maintenance فراهم می‌شود.

Three-Piece بودن به معنی Pressure Rating بالاتر نیست.

Rating باید برای Model واقعی بررسی شود.

شیر توپی سه‌تکه چه مزیتی دارد؟

در بعضی طراحی‌های Three-Piece، بخش میانی Valve را می‌توان برای سرویس از Line خارج کرد بدون اینکه End Connectionهای جوش‌شده از Pipe بریده شوند.

این ویژگی در Maintenance می‌تواند مهم باشد.

اما Construction واقعی Manufacturer باید بررسی شود؛ همه Three-Piece Valveها الزاماً یک روش سرویس یکسان ندارند.

Full Bore چیست؟

در Full Bore Ball Valve قطر مسیر داخل Ball نزدیک به قطر داخلی Pipe است.

این ویژگی می‌تواند:

• افت فشار را کاهش دهد؛
• Flow Capacity را افزایش دهد؛
• در بعضی سیستم‌ها مسیر بازتری ایجاد کند.

در مقابل Reduced Bore دارای Bore کوچک‌تری است.

برای انتخاب باید Cv یا Flow Area واقعی Model بررسی شود.

Reduced Bore چیست؟

در Reduced Bore Ball Valve قطر داخلی Ball نسبت به Pipe کوچک‌تر است.

این طراحی می‌تواند:

• Body کوچک‌تر
• Weight کمتر
• قیمت پایین‌تر

ایجاد کند، اما Pressure Drop نیز بیشتر می‌شود.

بنابراین Full Bore همیشه انتخاب لازم نیست؛ Process Requirement تعیین‌کننده است.

Full Bore یا Reduced Bore؟

اگر پروژه فقط Isolation ساده روی یک Utility Line کوچک می‌خواهد، Reduced Bore ممکن است قابل قبول باشد.

در خطوط حساس به Pressure Drop، Full Bore ارزش بیشتری پیدا می‌کند.

Seat در Ball Valve Class 800

Seat یکی از مهم‌ترین اجزای Valve است.

Materialهای مختلفی ممکن است استفاده شوند:

• PTFE
• RPTFE
• PEEK
• Nylon
• Devlon
• Metal Seat

هر Material محدوده Pressure-Temperature و Chemical Compatibility متفاوتی دارد.

پس نباید از Class 800 بودن Valve نتیجه گرفت که Temperature Rating همه مدل‌ها یکسان است.

PTFE Seat

PTFE در Ball Valveها بسیار رایج است و مقاومت شیمیایی مناسبی در بسیاری از محیط‌ها دارد.

اما Temperature و Pressure Limit آن باید بررسی شود.

در شرایط سخت‌تر ممکن است از Reinforced PTFE یا Material دیگری استفاده شود.

RPTFE چیست؟

RPTFE یا Reinforced PTFE نوع تقویت‌شده PTFE است.

هدف از Reinforcement می‌تواند بهبود برخی خواص مکانیکی و کاهش Deformation تحت Load باشد.

اما RPTFE نیز Rating عمومی واحدی ندارد.

Formulation و Datasheet Manufacturer مهم هستند.

PEEK Seat

PEEK یک Engineering Polymer با عملکرد مکانیکی و دمایی متفاوت از PTFE است.

در بعضی High-Pressure یا Higher-Temperature Ball Valveها استفاده می‌شود.

اما PEEK الزاماً برای هر سیال یا دمای بالا بهترین گزینه نیست.

Material Compatibility همچنان باید بررسی شود.

Metal Seat

Metal-Seated Ball Valve در شرایطی مانند:

• Temperature بالا
• Abrasive Service
• Serviceهای خاص

می‌تواند مطرح شود.

ولی Seat فلزی می‌تواند Torque و Leakage Characteristics متفاوتی نسبت به Soft Seat داشته باشد.

Metal Seat بودن به‌تنهایی Zero Leakage را تضمین نمی‌کند.

Ball و Stem از چه جنسی هستند؟

Material Ball و Stem بسته به Manufacturer متفاوت است.

در بسیاری از Carbon Steel Ball Valveها ممکن است Ball و Stem از Stainless Steel یا Material مقاوم‌تر ساخته شوند.

اما نباید Grade دقیق را بدون Datasheet اعلام کرد.

در RFQ پروژه بهتر است اگر Material Trim اهمیت دارد، به‌صورت جداگانه مشخص شود.

Blowout-Proof Stem چیست؟

در بسیاری از Ball Valveهای صنعتی، Stem به‌گونه‌ای طراحی می‌شود که Pressure داخلی نتواند آن را از Body خارج کند.

این ویژگی با عنوان:

Blowout-Proof Stem

شناخته می‌شود.

اما باید در Datasheet Model واقعی تأیید شود و صرف Ball Valve بودن به معنی وجود این Design Feature نیست.

Antistatic Design چیست؟

در بعضی Ball Valveها برای ایجاد Electrical Continuity بین Ball، Stem و Body از Antistatic Device استفاده می‌شود.

این قابلیت می‌تواند در بعضی Hydrocarbon Serviceها اهمیت داشته باشد.

اما Antistatic بودن باید در Specification و Datasheet مشخص باشد.

Fire Safe چیست؟

Fire Safe بودن یک Valve با Class 800 بودن یکسان نیست.

Valve ممکن است تحت یک Fire Test Standard مانند API 607 Qualification شده باشد.

وجود:

API 608

نیز به‌تنهایی اثبات Fire Safe بودن نیست.

اگر پروژه Fire Safe Requirement دارد، Test Qualification و Scope همان Valve Design باید بررسی شود.

API 607 و API 608 چه تفاوتی دارند؟

API 608 یک Product Standard برای Ball Valve است.

API 607 مربوط به Fire Type Testing Quarter-Turn Valveها در دامنه خود است.

بنابراین ممکن است پروژه هر دو Requirement را بخواهد.

نوشتن API 608 روی Datasheet جای Certificate یا Evidence مربوط به Fire Test را نمی‌گیرد.

API 598 چیست؟

API 598 یکی از استانداردهای اصلی Valve Inspection and Testing است.

این استاندارد الزامات Inspection و Pressure Test انواع Valveها از جمله Ball Valve را در دامنه خود پوشش می‌دهد.

Testهای Valve می‌توانند شامل:

• Shell Test
• Seat Leakage Test
• سایر آزمون‌های مورد نیاز

باشند.

نوع Test و Acceptance Criteria باید با Standard و Purchase Specification هماهنگ شود.

آیا شیر Class 800 برای بخار مناسب است؟

Class 800 بودن به‌تنهایی پاسخ نمی‌دهد.

برای Steam Service باید بررسی شوند:

• Body Material
• Seat Material
• Packing
• Pressure
• Temperature
• Manufacturer Rating

Soft Seat ممکن است قبل از Body Material محدودیت Temperature ایجاد کند.

بنابراین برای Steam نمی‌توان فقط از Class تصمیم گرفت.

Class 800 برای گاز

Ball Valve Class 800 در برخی Gas Serviceها کاربرد دارد.

اما باید مواردی مانند:

• Gas Composition
• Pressure
• Temperature
• Seat Compatibility
• Leakage Requirement
• Fire Safe Requirement
• Antistatic Requirement

بررسی شوند.

نام «شیرگازی» تأییدیه استفاده در هر Gas Line نیست.

کاربرد در نفت و پتروشیمی

Forged Steel Ball Valveهای کوچک در Process Piping صنایع نفت و پتروشیمی بسیار رایج هستند.

یکی از دلایل آن‌ها طراحی Compact و عملکرد Quarter-Turn است.

اما پروژه ممکن است الزامات دیگری مانند:

• NACE
• Fire Safe
• Fugitive Emission
• Locking Device
• MTC
• PMI

داشته باشد.

این Requirements باید در RFQ ذکر شوند.

NACE Requirement

اگر Valve در Sour Service حاوی H2S استفاده می‌شود، ممکن است Requirements مربوط به Material Selection و Hardness مطرح شوند.

نباید هر A105 Ball Valve را به‌صورت خودکار برای Sour Service مناسب دانست.

Project Material Specification باید تعیین‌کننده باشد.

Ball Valve یا Gate Valve؟

Ball Valve و Gate Valve هر دو می‌توانند برای Isolation استفاده شوند، اما عملکرد متفاوتی دارند.

Ball Valve ربع‌گرد و سریع است.

Gate Valve معمولاً Multi-Turn است.

برای مقایسه دقیق‌تر می‌توانید مقاله تفاوت شیر فلکه و شیرگازی را مطالعه کنید.

انتخاب نهایی باید از Piping Class انجام شود، نه صرف ترجیح اپراتور.

آیا Ball Valve برای تنظیم جریان مناسب است؟

Ball Valve استاندارد معمولاً در درجه اول برای On/Off Service استفاده می‌شود.

استفاده طولانی در حالت نیمه‌باز می‌تواند باعث ایجاد جریان پرسرعت روی Seat و Ball شود.

اگر هدف Flow Control است، Valve باید برای Control Service طراحی و Sizing شده باشد.

Characterized Ball Valve خانواده متفاوتی است.

تفاوت Class 800 و Class 150

این دو را نمی‌توان فقط با نسبت عددی مقایسه کرد.

Class 800 بیشتر در Compact Threaded/SW Valveهای کوچک دیده می‌شود، در حالی که Class 150 در Valveهای Flanged و سایر Designها بسیار رایج است.

Class 800 به معنی 5.33 برابر بودن فشار Class 150 نیست.

Pressure-Temperature Table همان Material و Standard باید بررسی شود.

Class 800 و Class 1500

Class 1500 Rating بالاتری است، اما استفاده از آن زمانی معنی دارد که Design Pressure/Temperature پروژه چنین Requirementی ایجاد کند.

Valve Class بالاتر:

• معمولاً هزینه بیشتری دارد؛
• می‌تواند Body سنگین‌تری داشته باشد؛
• ممکن است End Connection و Dimensions متفاوتی داشته باشد.

انتخاب Class بیش از نیاز ارزش مهندسی خودکار ایجاد نمی‌کند.

Class 800 و PN

Class و PN دو سیستم Designation متفاوت هستند.

نباید یک تبدیل ثابت مانند:

Class 800 = PN X

برای تمام Valveها استفاده کرد.

Material، Temperature و استاندارد سیستم متفاوت هستند.

اگر یک سمت سیستم PN و سمت دیگر Class است، Compatibility باید مهندسی بررسی شود.

سایزهای شیر Class 800

Class 800 Ball Valve بیشتر در Small-Bore Piping دیده می‌شود.

سایزهایی مانند:

• 1/2 اینچ
• 3/4 اینچ
• 1 اینچ
• 1¼ اینچ
• 1½ اینچ
• 2 اینچ

در بازار بسیار متداول‌اند.

اما Range واقعی هر Manufacturer باید از Catalog بررسی شود.

در تجهیز فولاد محصول موجود مشخصاً 1 inch SW Class 800 Carbon Steel است.

قیمت شیر گازی فولادی کلاس 800

قیمت به عوامل مختلفی وابسته است:

• Size
• Body Material
• Two-Piece یا Three-Piece
• Full Bore یا Reduced Bore
• Seat Material
• Socket Weld یا Threaded
• Manufacturer
• Fire Safe Certification
• NACE Requirement
• Origin
• Certificate
• Quantity
• موجودی بازار

بنابراین اعلام یک قیمت عمومی برای «Ball Valve Class 800» کاربرد محدودی دارد.

برای قیمت واقعی باید Specification مشخص شود.

تشخیص کیفیت Ball Valve Class 800

در خرید پروژه‌ای فقط وزن یا ظاهر Valve کافی نیست.

بهتر است موارد زیر بررسی شوند:

• Manufacturer
• Size
• Class Marking
• Body Material Marking
• Heat Number در صورت وجود
• MTC
• End Connection
• Bore
• Seat
• Standard
• Pressure Test Certificate
• Country of Origin
• Fire-Safe Evidence در صورت نیاز

Marking باید با مدارک قابل تطبیق باشد.

MTC چه اهمیتی دارد؟

Material Test Certificate می‌تواند اطلاعات Material مورد استفاده را نشان دهد.

در پروژه صنعتی، MTC باید با Marking و Traceability محصول هماهنگ باشد.

فقط عبارت:

A105

روی Invoice برای تأیید Material در پروژه حساس کافی نیست.

نوع Certificate مورد نیاز باید در Purchase Order مشخص شود.

نمونه Specification مناسب

به‌جای سفارش:

شیرگازی فولادی کلاس 800 یک اینچ

می‌توان Specification دقیق‌تری نوشت:

Ball Valve, NPS 1, Class 800, Carbon Steel, Socket-Weld Ends, Bore as Specified, Seat as Project Requirement, API 608 / ASME B16.34 as Applicable

این فقط نمونه ساختار RFQ است.

Material Grade، Seat و Standard نهایی باید از مدارک پروژه استخراج شوند.

هنگام خرید چه اطلاعاتی ارسال کنیم؟

برای استعلام Ball Valve Class 800 بهتر است این مشخصات کامل شوند:

Valve Type: Ball Valve
Size: NPS / DN
Class: 800
Body Material: Carbon Steel / Grade مورد نیاز
Construction: 2-Piece / 3-Piece
Bore: Full / Reduced
End: SW / NPT / BW طبق پروژه
Ball Material: در صورت الزام
Stem Material: در صورت الزام
Seat: PTFE / RPTFE / PEEK / Metal و…
Fluid: نوع سیال
Design Pressure: فشار طراحی
Design Temperature: دمای طراحی
Standard: API 608 / ASME B16.34 طبق Specification
Testing: API 598 یا Requirement پروژه
Fire Safe: در صورت نیاز
NACE: در صورت نیاز
Quantity: تعداد
Documentation: MTC / Test Certificate / Drawing

با چنین RFQای مقایسه قیمت فروشندگان نیز قابل اعتمادتر خواهد بود.

خرید شیر گازی فولادی کلاس 800 از تجهیز فولاد

برای مشاهده خانواده Carbon Steel Ball Valve می‌توانید وارد دسته شیر توپی فولادی شوید.

در ساختار سایت، دسته شیرگازی فولادی نیز برای محصولات Threaded/Compact این خانواده وجود دارد.

محصول مرتبط فعلی سایت:

شیرگازی 1 اینچ ساکت کلاس 800 کربن استیل

است.

برای مشاهده سایر طراحی‌ها نیز صفحه شیر توپی و بال ولو در دسترس است.

اگر هنوز Class، Seat یا Bore مورد نیاز مشخص نیست، ابتدا Design Pressure، Temperature، Fluid و Piping Class پروژه بررسی شوند؛ سپس Valve انتخاب شود.

سوالات متداول درباره شیرگازی فولادی کلاس 800

شیرگازی فولادی کلاس 800 چیست؟

یک Ball Valve فولادی با Pressure Class 800 است که معمولاً در Small-Bore Industrial Piping و با Connectionهایی مانند Socket Weld یا Threaded استفاده می‌شود.

Class 800 یعنی 800 psi؟

خیر. Class 800 یک Pressure Rating Designation است و فشار مجاز واقعی به Material و Temperature وابسته است.

استاندارد اصلی Ball Valve Class 800 چیست؟

API 608 یکی از مهم‌ترین Product Standardهای Metal Ball Valve است و ASME B16.34 نیز الزامات مهم Pressure-Temperature Rating و Valve Design را پوشش می‌دهد.

آیا API 602 استاندارد شیر توپی است؟

خیر. API 602 به Gate، Globe و Check Valveهای کوچک مربوط است؛ استاندارد مرتبط با Metal Ball Valve، API 608 است.

شیر Class 800 فورج چیست؟

Valveای است که Body آن از Forged Material ساخته شده است. ASTM A105/A105N یکی از متریال‌های متداول Carbon Steel در این خانواده است.

Socket Weld چیست؟

در SW Connection انتهای Pipe وارد Socket Valve می‌شود و با Fillet Weld متصل می‌گردد.

NPT و Socket Weld چه تفاوتی دارند؟

NPT یک Threaded Connection است؛ SW اتصال جوشی Socket است. انتخاب باید طبق Piping Class انجام شود.

Ball Valve کلاس 800 برای گاز مناسب است؟

ممکن است مناسب باشد، اما Gas Composition، Seat، Pressure، Temperature، Fire Safe و سایر الزامات باید تأیید شوند.

آیا برای بخار قابل استفاده است؟

بسته به Seat، Body Material و Pressure-Temperature Rating مدل واقعی.

Full Bore بهتر است یا Reduced Bore؟

هیچ‌کدام مطلقاً بهتر نیستند. Full Bore افت فشار کمتری دارد اما Reduced Bore می‌تواند کوچک‌تر و اقتصادی‌تر باشد.

PTFE و RPTFE چه تفاوتی دارند؟

RPTFE نوع تقویت‌شده PTFE است و خواص مکانیکی متفاوتی دارد. Rating دقیق باید از Datasheet سازنده بررسی شود.

Ball Valve دو تکه بهتر است یا سه تکه؟

بستگی به Maintenance، Design و Project Requirement دارد. Three-Piece در بعضی مدل‌ها دسترسی تعمیراتی ساده‌تری ایجاد می‌کند.

آیا Class 800 همان PN است؟

خیر. Class و PN سیستم‌های Rating متفاوت هستند و تبدیل ثابت عمومی ندارند.

برای استعلام شیر Class 800 چه مشخصاتی لازم است؟

Size، Material، Class، End Connection، Bore، Seat، Pressure، Temperature، Fluid، Standard و Quantity باید مشخص شوند.
