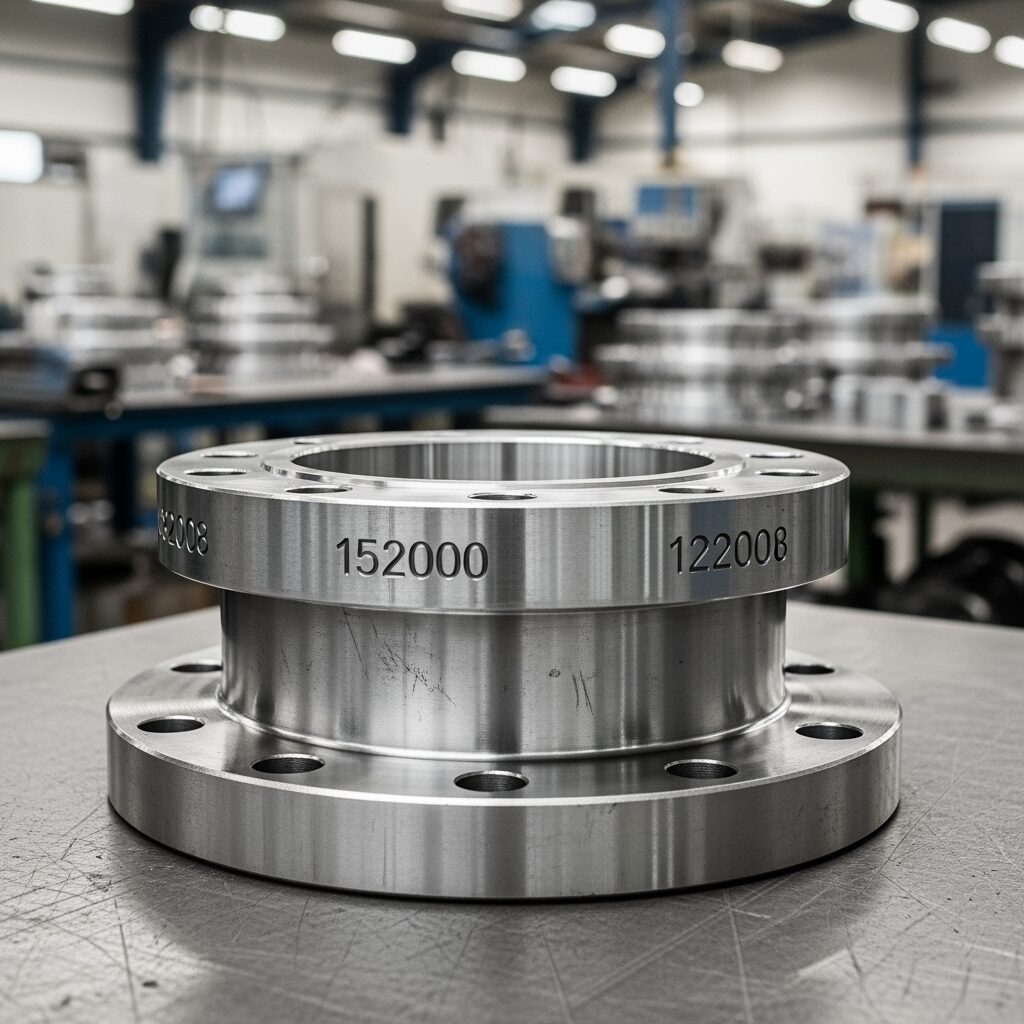

راهنمای جامع فلنج رینگی (RTJ)

در زیرساخت پیچیده خطوط لوله انتقال سیالات تحت فشار بالا، انتخاب نوع فلنج فولادی و سیستم آب‌بندی، حیاتی‌ترین تصمیم برای تضمین ایمنی، پایداری و بهره‌وری فرآیند است. یکی از پیشرفته‌ترین و قابل‌اعتمادترین راهکارهای مهندسی در این حوزه، فلنج رینگی (RTJ) است که با تکیه بر فناوری آب‌بندی فلز به فلز، امنیت و دوام استثنایی را برای سیستم‌های حساس و پرخطر به ارمغان می‌آورد. این مقاله، مرجع تخصصی و جامعی برای مهندسان، مدیران پروژه و کارشناسان خرید در حوزه نفت، گاز و پتروشیمی است که می‌خواهند با شناخت کامل ساختار، عملکرد، انواع رینگ آب‌بندی، مقایسه با سایر فلنج‌ها و نحوه استعلام قیمت فلنج فولادی فشار بالا، تصمیمی هوشمندانه و مطابق با استانداردهای روز دنیا اتخاذ کنند.

مکانیزم آب‌بندی فلز به فلز در فلنج‌های RTJ چگونه کار می‌کند؟

در قلب فناوری فلنج فولادی RTJ یک اصل ساده اما بسیار مؤثر نهفته است: بهره‌گیری از رینگ فلزی برای ایجاد آب‌بندی مطلق میان دو قطعه فلنج تحت فشار. برخلاف فلنج‌های رایج که وابسته به گسکت‌های نرم هستند، در RTJها آب‌بندی با استفاده از تغییر شکل پلاستیک کنترل‌شده یک رینگ فولادی یا آلیاژی خاص و ایجاد تماس فلز به فلز انجام می‌شود.

ساختار این فلنج‌ها شامل یک شیار ماشین‌کاری شده دقیق بر روی سطح هر دو فلنج است که رینگ آب‌بندی در آن قرار می‌گیرد. هنگام بستن پیچ‌ها و اعمال گشتاور، رینگ تحت فشار بالا درون شیارها فشرده شده و تغییر شکل می‌دهد. این فرآیند باعث می‌شود که رینگ به طور کامل با سطوح شیار فلنج‌ها تماس یابد و یک سد نفوذناپذیر در برابر سیالات خورنده یا با فشار بسیار بالا ایجاد گردد. در این حالت، حتی در صورت نوسانات دما و فشار، آب‌بندی فلز به فلز حفظ می‌شود و خطر نشتی به حداقل می‌رسد.

در استانداردهای بین‌المللی (ASME B16.5 و API 6A)، طراحی شیارها و شکل رینگ‌ها با دقت بالایی مشخص شده تا اطمینان حاصل گردد که هر بار نصب، یک آب‌بندی مطمئن و تکرارپذیر فراهم می‌آورد. این ویژگی، فلنج رینگی RTJ را به انتخاب اول مهندسان برای خطوط لوله نفت خام، گاز ترش، مواد شیمیایی سمی و محیط‌های پرخطر بدل کرده است.

معرفی انواع رینگ‌های آب‌بندی (Type R, RX, BX)

آب‌بندی موفق فلنج‌های RTJ، وابسته به انتخاب صحیح رینگ آب‌بندی متناسب با فشار، دما و استاندارد خط لوله است. سه مدل اصلی رینگ برای فلنج فولادی RTJ وجود دارد که هرکدام برای شرایط خاصی طراحی شده‌اند:

رینگ Type R

رینگ Type R قدیمی‌ترین و پرکاربردترین نوع رینگ آب‌بندی برای فلنج‌های RTJ است. این رینگ دارای مقطع بیضی یا هشت‌ضلعی بوده و عمدتاً برای فشارهای پایین‌تر تا کلاس 900 طراحی شده است. نوع بیضی به دلیل ایجاد تماس تدریجی با شیار فلنج، انعطاف‌پذیری بیشتری در آب‌بندی دارد و برای خطوطی که کمی آسیب یا خوردگی دارند، انتخاب مناسب‌تری است. نوع هشت‌ضلعی با سطح تماس بیشتر، برای فشارهای بالاتر در همین کلاس، عملکرد بهتری دارد.

رینگ RX

رینگ RX نسل پیشرفته‌تر و مهندسی‌شده‌تر رینگ‌های RTJ است. این رینگ با طراحی خاص، در معرض فشار، نیروهای بیشتری بر سطح تماس وارد می‌کند و قابلیت آب‌بندی تا کلاس فشار 5000 psi را فراهم می‌سازد. مهم‌ترین ویژگی RX این است که ابعاد خارجی آن اندکی بزرگ‌تر از شیار فلنج است و هنگام نصب، کمی فشرده می‌شود تا آب‌بندی اولیه حتی قبل از اعمال کامل فشار نیز برقرار گردد. این نوع رینگ برای سرویس‌های حساس که نشتی حتی در کوتاه‌مدت نیز غیرقابل‌قبول است، بسیار مناسب است.

رینگ BX

رینگ BX بالاترین کلاس آب‌بندی را در خانواده RTJ ارائه می‌دهد. این رینگ ویژه خطوط با فشار فوق‌العاده بالا (تا 20000 psi) و محیط‌های بحرانی مانند سرچاه نفت، خطوط انتقال گاز ترش و تجهیزات حفاری است. طراحی BX به‌گونه‌ای است که با افزایش فشار سیستم، آب‌بندی به صورت خودتقویتی عمل می‌کند؛ بدین معنا که هرچه فشار سیال بیشتر شود، رینگ محکم‌تر به شیار فشرده شده و نشتی را تقریباً غیرممکن می‌سازد. BX فقط در فلنج‌هایی با شیار ویژه BX قابل‌استفاده است و نباید با RTJهای استاندارد یا RX جایگزین شود.

انتخاب متریال رینگ آب‌بندی

در کنار شکل رینگ، متریال آن نیز باید متناسب با سیال، دما و سختی فلنج فولادی انتخاب گردد. متداول‌ترین مواد شامل فولاد نرم (Soft Iron)، استنلس استیل 316، آلیاژهای Inconel، Monel و حتی مواد روکش‌دار برای سرویس‌های خورنده است. قانون کلیدی این است که سختی رینگ همواره باید کمتر از سختی فلنج باشد تا از آسیب به شیار فلنج جلوگیری شود.

کاربرد فلنج RTJ در صنایع نفت، گاز و پتروشیمی (Upstream)

صنایع نفت، گاز و پتروشیمی، به دلیل ماهیت خطرناک و شرایط عملیاتی سخت، بیشترین بهره را از فناوری فلنج فولادی RTJ می‌برند. در این صنایع، هرگونه نشتی می‌تواند پیامدهای مالی، ایمنی و زیست‌محیطی جبران‌ناپذیری به دنبال داشته باشد.

خطوط سرچاهی و حفاری

در خطوط سرچاهی و تجهیزات حفاری نفت و گاز، فشار کاری می‌تواند به ده‌ها هزار psi برسد و سیالات اغلب حاوی گاز ترش (H2S)، CO2 و ترکیبات خورنده هستند. تنها راهکار قابل‌اعتماد برای آب‌بندی این خطوط، استفاده از فلنج رینگی RTJ با رینگ BX یا RX و متریال‌های سوپرآلیاژی است.

واحدهای فرآیندی پالایشگاه و پتروشیمی

در واحدهای فرآیندی که سیالات داغ، سمی یا خورنده انتقال می‌یابند، فلنج فولادی RTJ تضمین می‌کند که حتی در صورت نوسانات شدید دما و فشار، سیستم بدون نشتی باقی بماند. این ویژگی برای سرویس‌های ایزوله‌سازی، خطوط بخار فشار بالا، راکتورها و مبدل‌های حرارتی حیاتی است.

خطوط انتقال بین‌المللی نفت و گاز

برای خطوط انتقال بین‌المللی که نیاز به قابلیت اطمینان بسیار بالا دارند و تعمیرات آن‌ها بسیار هزینه‌بر است، فلنج فولادی RTJ انتخاب نخست مهندسان است. این فلنج‌ها تحت استانداردهای بین‌المللی مانند API 6A و ASME B16.5 ساخته می‌شوند و تضمین می‌کنند که آب‌بندی حتی در طولانی‌ترین دوره‌های بهره‌برداری حفظ گردد.

محیط‌های Offshore و زیر دریا

در سکوهای نفتی و خطوط انتقال زیر دریا، دسترسی به اتصالات برای سرویس و تعمیر بسیار دشوار است. در این محیط‌ها، تنها فلنج‌هایی قابل‌استفاده هستند که بالاترین سطح اطمینان و عمر مفید را ارائه دهند؛ فلنج فولادی RTJ با رینگ BX انتخاب طلایی این حوزه است.

تفاوت فلنج RTJ با فلنج سطح برجسته (RF)

در انتخاب بین فلنج فولادی RTJ و فلنج سطح برجسته (RF)، شناخت تفاوت‌های ساختاری و عملکردی این دو نوع فلنج برای تضمین ایمنی و کارایی سیستم حیاتی است.

ساختار و مکانیزم آب‌بندی

فلنج RF از یک گسکت نرم (مانند گرافیت، CNAF، PTFE و…) بین دو سطح برجسته (Raised Face) استفاده می‌کند. آب‌بندی با فشرده شدن گسکت و پر کردن ناهمواری‌های سطح فلنج ایجاد می‌شود. این سیستم برای فشارهای پایین تا متوسط و سرویس‌های عمومی مناسب است.

در مقابل، فلنج فولادی RTJ با رینگ فلزی و شیار ماشین‌کاری شده، آب‌بندی فلز به فلز ایجاد می‌کند که در برابر نوسانات فشار و دمای شدید مقاومت استثنایی دارد و برای فشارهای بسیار بالا و سیالات خطرناک طراحی شده است.

مقاومت در برابر فشار و دما

فلنج RF معمولاً تا کلاس فشار 600 یا 900 مورد استفاده قرار می‌گیرد و برای دماهای معمولی کاربرد دارد. اما فلنج فولادی RTJ در کلاس‌های فشار بسیار بالا (900 تا 2500) و دماهای شدید (بخار فوق‌داغ، گاز ترش) همچنان عملکرد بی‌نقصی ارائه می‌دهد.

قابلیت استفاده مجدد و تعمیرات

در فلنج RF، گسکت پس از هر بار باز و بسته شدن باید تعویض شود و سطح برجسته ممکن است به مرور آسیب ببیند. اما در فلنج RTJ، در صورت انتخاب صحیح متریال رینگ، شیار فلنج تا سال‌ها قابلیت استفاده مجدد دارد و آب‌بندی تکرارپذیر است.

کاربردها

فلنج RF برای خطوط آب، بخار کم‌فشار، سیستم‌های تهویه و کاربردهای عمومی مناسب است. اما فلنج فولادی RTJ تنها انتخاب منطقی برای خطوط نفت و گاز فشار بالا، پتروشیمی، پالایشگاه و محیط‌های بحرانی است.

استعلام قیمت فلنج فولادی فشار بالا کلاس 600، 900 و 1500

قیمت‌گذاری فلنج فولادی فشار بالا یک فرآیند تخصصی و چندوجهی است و به عوامل متعددی بستگی دارد. برای دریافت دقیق‌ترین و به‌روزترین قیمت، باید نکات زیر را مدنظر قرار دهید:

کلاس فشار و استاندارد ساخت

کلاس‌های فشار بالا (600، 900، 1500 و بالاتر) بر اساس استانداردهای ASME B16.5 و API 6A تولید می‌شوند. هر چه کلاس فشار بالاتر باشد، ضخامت، وزن و پیچیدگی ساخت فلنج افزایش می‌یابد و قیمت نیز متناسب با آن بیشتر خواهد شد.

متریال فلنج

انتخاب متریال نقش مهمی در قیمت فلنج فولادی دارد. متداول‌ترین مواد شامل کربن استیل (ASTM A105)، استنلس استیل (A182 F304, F316)، آلیاژهای خاص مانند Inconel، Monel و Duplex است. متریال‌های سوپرآلیاژی برای خطوط خورنده یا دما بالا، قیمت بسیار بالاتری نسبت به فولاد کربنی دارند.

ابعاد و نوع فلنج

سایز اسمی (NPS)، نوع اتصال (جوشی، رزوه‌ای، اسلیپ‌آن)، نوع شیار RTJ (BX، RX، R) و نیاز به ماشین‌کاری ویژه، همگی روی قیمت نهایی تاثیرگذارند.

شرایط تحویل و گواهینامه‌ها

وجود گواهینامه‌های معتبر (Mill Test Certificate, 3.1, 3.2, NACE) و تست‌های ویژه (Hydrotest, PMI, UT) قیمت را افزایش می‌دهد اما برای پروژه‌های نفت و گاز یک الزام قانونی است. زمان تحویل و شرایط ارزی یا ریالی نیز می‌تواند باعث تفاوت قیمت میان تامین‌کنندگان شود.

نحوه استعلام قیمت

برای استعلام دقیق قیمت فلنج فولادی فشار بالا، اطلاعات زیر را آماده نمایید:

• سایز اسمی و فشار مورد نیاز (مثلاً 8 اینچ کلاس 900)
• نوع متریال و استاندارد ساخت
• نوع شیار RTJ و مدل رینگ مورد نیاز (R, RX, BX)
• تعداد مورد نیاز و شرایط تحویل (EXW, FOB, CIF)
• نیاز به گواهینامه‌های خاص یا تست‌های ویژه

با توجه به نوسانات بازار فولاد و شرایط تحریمی، توصیه می‌شود استعلام قیمت را تنها از تامین‌کنندگان معتبر و با رزومه قوی انجام دهید تا از اصالت و کیفیت کالا اطمینان حاصل کنید.

جمع‌بندی نهایی

در عصر نوین مهندسی، فلنج فولادی RTJ به عنوان اوج فناوری آب‌بندی فلز به فلز، راهکاری بی‌رقیب برای خطوط انتقال سیالات پرخطر و تحت فشار بالا است. شناخت دقیق مکانیزم آب‌بندی، انتخاب صحیح رینگ و متریال، درک تفاوت با سایر فلنج‌ها و استعلام هوشمندانه قیمت، کلید موفقیت در اجرای پروژه‌های حساس نفت، گاز و پتروشیمی است. با رعایت نکات این راهنما، می‌توانید از ایمنی، دوام و بهره‌وری بالای سیستم پایپینگ خود برای سال‌ها اطمینان حاصل نمایید و پروژه‌ای مطابق با استانداردهای جهانی تحویل دهید.

برای مشاهده انواع فلنج فولادی RTJ، دریافت مشاوره فنی رایگان و استعلام لحظه‌ای قیمت، به بخش محصولات و خدمات سایت ما مراجعه کنید. انتخاب آگاهانه امروز، ضامن آینده‌ای ایمن و پایدار برای پروژه شما خواهد بود.
