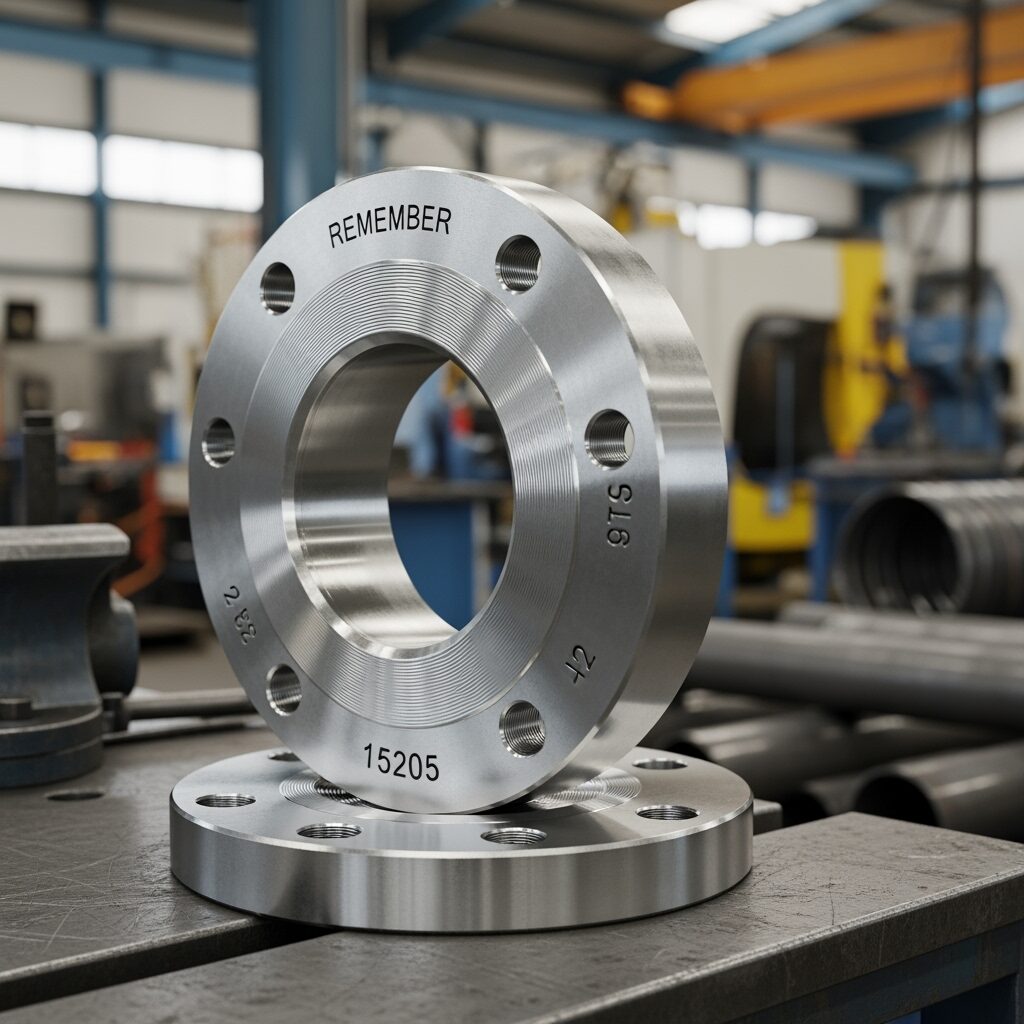

تست‌های کنترل کیفیت فلنج فولادی که باید بشناسید

در جهان پرسرعت و صنعتی امروز، فلنج فولادی جایگاهی بی‌بدیل در سیستم‌های لوله‌کشی، صنایع نفت، گاز، پتروشیمی و نیروگاه‌ها یافته است. این قطعات حیاتی، مسئولیت اطمینان از اتصال محکم، ایمن و بدون نشتی خطوط انتقال را بر عهده دارند. اما اهمیت فلنج‌ها تنها به نقش آن‌ها در اتصال ختم نمی‌شود؛ بلکه کیفیت و سلامت آن‌ها می‌تواند تفاوتی کلیدی میان عملکرد مطمئن یک شبکه صنعتی و وقوع خسارت‌های بزرگ باشد. از این رو، کنترل کیفی فلنج فولادی با بهره‌گیری از تست‌های غیر مخرب (NDT)، تست‌های مخرب (DT) و اخذ گواهی کیفیت مواد (MTC) به یک استاندارد حرفه‌ای و غیرقابل مذاکره در پروژه‌های معتبر تبدیل شده است.

شما با شناخت دقیق فرآیندهای بازرسی چشمی، تست مایعات نافذ، تست ذرات مغناطیسی، تست‌های مخرب مانند کشش و سختی‌سنجی و نحوه تفسیر گواهی کیفیت مواد، می‌توانید انتخاب هوشمندانه‌تری برای پروژه خود داشته باشید و ریسک‌های فنی و ایمنی را به حداقل برسانید.

اهمیت کنترل کیفیت در تولید فلنج فولادی

کیفیت هر فلنج فولادی تأثیر مستقیم بر دوام، ایمنی و بازده کل سیستم پایپینگ دارد. حتی کوچک‌ترین نقص یا ترک روی سطح یک فلنج می‌تواند موجب نشت سیال، توقف خطوط انتقال و حتی وقوع حوادث جبران‌ناپذیر شود. کیفیت پایین متریال یا ماشین‌کاری نامناسب علاوه بر کاهش عمر تجهیز، هزینه‌های نگهداری و تعمیرات را به شدت افزایش می‌دهد. از این رو، رعایت استانداردهای بین‌المللی نظیر ASME B16.5، EN 1092 و API 6A و اجرای تست‌های کنترل کیفیت بر اساس استانداردهای ASTM یا ISO پیش از ارسال کالا به محل پروژه، نه فقط یک توصیه، بلکه الزام حرفه‌ای است. در بخش‌های پیش رو، با انواع روش‌های آزمون و بازرسی فلنج فولادی به زبان تخصصی و در عین حال قابل فهم آشنا خواهید شد.

بازرسی‌های غیر مخرب فلنج فولادی (NDT): شناسایی عیوب بدون آسیب به قطعه

تست‌های غیر مخرب، ستون فقرات ارزیابی کیفیت در صنعت پایپینگ محسوب می‌شوند؛ چراکه امکان شناسایی عیوب سطحی، زیرسطحی یا ساختاری را بدون آسیب زدن به فلنج فولادی فراهم می‌کنند. این تست‌ها به ویژه در مراحل ابتدایی تولید، حین فرآیند ماشین‌کاری و پیش از ارسال محصول به مشتری، اهمیت حیاتی دارند.

بازرسی چشمی (VT) و ابعادی (Dimensional Inspection)

اولین و ساده‌ترین گام کنترل کیفیت هر فلنج فولادی، بازرسی چشمی (Visual Testing) و بررسی ابعاد (Dimensional Inspection) بر اساس نقشه و استاندارد است.

چرا بازرسی چشمی و ابعادی اهمیت دارد؟

بازرسی چشمی، اولین لایه دفاع در شناسایی عیوب مشهود است. یک تکنسین ماهر با مشاهده دقیق سطح، لبه‌ها، محل سوراخ‌کاری و نشیمنگاه فلنج می‌تواند نشانه‌های ترک، حفره، زنگ‌زدگی، موج‌دار بودن سطح یا باقی‌ماندن پلیسه‌های ماشین‌کاری را تشخیص دهد. همچنین، بررسی ابعاد هر فلنج فولادی با کولیس، میکرومتر یا گیج‌های مخصوص، تضمین می‌کند که قطر خارجی، ضخامت، قطر سوراخ‌ها، فاصله بین سوراخ‌ها، ارتفاع سطح برجسته (Raised Face) و سایر مشخصه‌ها دقیقاً با استاندارد درج‌شده بر روی فلنج (مانند ASME B16.5) مطابقت داشته باشد.

روند انجام بازرسی ابعادی و چشمی

۱. دریافت نقشه و استاندارد مربوط به نوع فلنج فولادی (مثلاً گلودار، اسلیپون، کور و…) ۲. اندازه‌گیری تک‌تک پارامترها با ابزار دقیق و ثبت داده‌ها در فرم کنترل کیفیت ۳. بررسی سطح فلنج در زیر نور مناسب با چشم غیرمسلح یا با ذره‌بین جهت شناسایی عیوب ریزتر ۴. اطمینان از حکاکی کامل اطلاعات (نام کارخانه، سایز، کلاس، گرید متریال، شماره ذوب) ۵. رد یا قبول نهایی قطعه بر اساس عدم تطابق ابعادی یا وجود عیوب ظاهری

اجرای صحیح این مرحله، ریشه‌ی بسیاری از خطاها را در همان ابتدا می‌خشکاند و درصد بالایی از معایب احتمالی را حذف می‌کند.

تست مایعات نافذ (PT) برای یافتن ترک‌های سطحی

یکی از مؤثرترین روش‌های شناسایی ترک‌ها یا عیوب سطحی که با چشم غیرمسلح دیده نمی‌شوند، تست مایعات نافذ (Penetrant Testing – PT) است. این تست به طور ویژه برای کنترل کیفیت فلنج فولادی در نقاط حساس مثل سطح آب‌بندی (Gasket Face)، اطراف سوراخ‌ها یا لبه‌های جوش استفاده می‌شود.

مراحل انجام تست مایعات نافذ (PT)

۱. تمیزکاری سطح: سطح فلنج فولادی باید کاملاً تمیز، خشک و عاری از هرگونه روغن یا آلودگی باشد. ۲. اعمال مایع نافذ (Penetrant): یک مایع رنگی یا فلورسنت با ویسکوزیته پایین روی سطح مورد نظر اسپری یا مالیده می‌شود تا به درون هرگونه ترک یا منفذ سطحی نفوذ کند. ۳. زمان نفوذ: بین ۵ تا ۲۰ دقیقه به مایع زمان داده می‌شود تا به عمق عیب وارد شود. ۴. پاک‌کردن مازاد نافذ: سطح فلنج با پارچه تمیز یا شوینده ویژه پاک می‌شود تا فقط مایع نفوذکرده در ترک‌ها باقی بماند. ۵. اعمال آشکارساز (Developer): یک لایه پودری یا اسپری سفیدرنگ بر سطح زده می‌شود تا مایع نافذ از داخل ترک بیرون کشیده شده و خطوط یا نقاط عیوب به صورت واضح روی پس‌زمینه سفید آشکار شوند. ۶. تفسیر نتایج: هرگونه خط یا لکه رنگی بر سطح، نشانه وجود ترک یا منفذ است که باید توسط کارشناس تحلیل و طبقه‌بندی گردد.

مزایای تست PT برای فلنج فولادی

• شناسایی عیوب سطحی با دقت بسیار بالا
• عدم نیاز به تجهیزات پیچیده و قابلیت اجرا روی شکل‌های پیچیده فلنج فولادی
• سرعت بالا و هزینه مناسب

تست ذرات مغناطیسی (MT)

در صنایع فولاد و آلیاژهای آهنی، تست ذرات مغناطیسی (Magnetic Particle Testing – MT) روشی بسیار رایج و قدرتمند برای کشف عیوب نزدیک به سطح مانند ترک‌ها، حفره‌های زیرسطحی یا شکستگی‌های جوش است.

اصول عملکرد تست MT

۱. مغناطیسی‌کردن قطعه: فلنج فولادی با عبور جریان یا قرار گرفتن در میدان مغناطیسی، آهنربا می‌شود. ۲. پاشش ذرات مغناطیسی: ذرات بسیار ریز آهنی معلق در آب یا روغن (یا به شکل پودر خشک) بر سطح فلنج پاشیده می‌شوند. ۳. تجمع ذرات روی عیوب: در محل‌هایی که عیوبی نظیر ترک وجود داشته باشد، میدان مغناطیسی به دلیل قطع جریان خطوط، موجب ایجاد نشت شار می‌شود. ذرات مغناطیسی در این نقاط جمع می‌شوند و یک نشانه بصری واضح ایجاد می‌کنند. ۴. تفسیر نتایج: با مشاهده مستقیم یا با لامپ UV (در صورت استفاده از ذرات فلورسنت)، مکان و شکل عیوب به وضوح نمایان می‌شود.

نقاط قوت تست MT برای فلنج فولادی

• کشف عیوب زیرسطحی تا عمق چند میلی‌متر
• امکان انجام روی قطعات با فرم پیچیده مانند فلنج فولادی گلودار
• سرعت بالا و نتیجه‌گیری بصری سریع

این تست بیشتر بر روی فولادهای آهن‌دار (مانند کربن استیل) انجام می‌شود و برای فلنج‌های استنلس استیل (غیر مغناطیسی) کاربرد ندارد.

معرفی تست‌های مخرب (DT)

تست‌های مخرب (Destructive Tests) برخلاف تست‌های غیر مخرب، قطعه را تا مرحله شکست یا تغییر شکل قابل ملاحظه پیش می‌برند تا ویژگی‌های مکانیکی متریال به طور کمی و دقیق اندازه‌گیری شود. هرچند این آزمایش‌ها معمولاً روی نمونه‌های شاهد از همان ذوب یا Heat فلنج انجام می‌شوند و خود قطعات ارسالی به پروژه به طور مستقیم آسیب نمی‌بینند.

تست کشش (Tensile Test) و سختی‌سنجی (Hardness Test)

تست کشش (Tensile Test)

این تست بنیادی‌ترین و متداول‌ترین آزمون مکانیکی برای فلنج‌های فولادی است. هدف، اندازه‌گیری استحکام کششی نهایی (Ultimate Tensile Strength)، نقطه تسلیم (Yield Strength)، درصد ازدیاد طول (Elongation) و مدول الاستیسیته ماده است.

روند اجرای تست کشش برای فلنج فولادی: ۱. برش نمونه استاندارد از متریال استفاده شده در تولید فلنج فولادی (مطابق استاندارد ASTM E8) ۲. نصب نمونه در دستگاه کشش و اعمال نیروی کششی با نرخ ثابت ۳. ثبت میزان بار و تغییر طول تا شکست کامل نمونه ۴. استخراج اطلاعات کلیدی (مقاومت کششی، نقطه تسلیم، درصد ازدیاد طول)

مقادیر به‌دست‌آمده باید دقیقاً با گرید متریال (مثلاً A105، A350 LF2، A182 F304) مطابقت داشته باشد. نمونه‌های مردود (پایین‌تر از حد استاندارد) دلیل رد کل بچ تولیدی محسوب می‌شوند.

تست سختی‌سنجی (Hardness Test)

سختی‌سنجی یکی دیگر از تست‌های مخرب رایج برای فلنج فولادی است که مقاومت سطحی در برابر فرورفتگی را می‌سنجد. معمول‌ترین روش‌ها عبارتند از: سختی‌سنجی برینل (HB)، راکول (HRC, HRB) و ویکرز (HV).

در این تست، یک ساچمه فولادی یا الماسی با نیرو و مدت زمان مشخص بر سطح نمونه فشرده می‌شود و میزان فرورفتگی ایجاد شده، معیاری از سختی متریال خواهد بود. مقادیر سختی باید در بازه‌های استاندارد ذکر شده برای هر گرید متریال قرار گیرد. انحراف از این مقدار می‌تواند نشانه عملیات حرارتی نامناسب، ترکیب شیمیایی ضعیف یا وجود آخال‌های غیرمجاز باشد.

تست‌های کشش و سختی‌سنجی معمولاً در آزمایشگاه‌های متالورژی مستقل انجام می‌شود و نتایج باید به صورت مکتوب و قابل ردیابی به کارخانه سازنده ارائه گردد.

گواهی کیفیت مواد (MTC) چیست و چگونه آن را بخوانیم؟

یکی از مهم‌ترین و تعیین‌کننده‌ترین اسناد همراه هر فلنج فولادی، گواهی کیفیت مواد یا Material Test Certificate (MTC) است که جزئیات دقیق کیفیت و مشخصات فنی را شفاف و قابل ردیابی ارائه می‌کند.

ساختار گواهی MTC

گواهی MTC، معمولاً بر اساس استاندارد EN 10204 (اغلب نوع 3.1) صادر می‌شود و حاوی اطلاعات زیر است:

• نام و آدرس کامل تولیدکننده فلنج فولادی
• شماره ذوب یا Heat Number (کلید ردیابی متریال)
• مشخصات دقیق متریال (مثلاً ASTM A105، A350 LF2 و غیره)
• نتایج آنالیز شیمیایی (مقدار عناصر آلیاژی: کربن، سیلیسیم، منگنز، فسفر، گوگرد، نیکل، کروم و…)
• نتایج آزمون‌های مکانیکی (مقاومت کششی، نقطه تسلیم، درصد ازدیاد طول، سختی)
• نتایج سایر آزمون‌ها در صورت نیاز (تست ضربه شارپی، تست ماکرو/میکروساختار)
• تأییدیه واحد کنترل کیفیت کارخانه با مهر و امضا
• تاریخ صدور و شماره گواهی

چگونه یک MTC فلنج فولادی را به درستی بخوانیم؟

۱. بررسی تطابق Heat Number: شماره ذوب درج‌شده روی فلنج فولادی و روی گواهی باید یکسان باشد. ۲. بررسی گرید متریال: مشخصات اعلامی با سفارش و استاندارد مورد نیاز پروژه مطابقت داشته باشد. ۳. تحلیل نتایج آنالیز شیمیایی: درصد عناصر باید دقیقاً در محدوده مجاز گرید انتخابی قرار گیرد. ۴. ارزیابی نتایج تست‌های مکانیکی: مقادیر باید مطابق با استاندارد و مشخصات خرید باشد (مثلاً UTS، YS، سختی). ۵. بررسی امضا و اصالت گواهی: گواهی باید دارای مهر واحد کنترل کیفیت و امضای مجاز باشد.

یک فلنج فولادی بدون MTC معتبر عملاً فاقد اصالت فنی است و نباید در پروژه‌های حساس نصب شود.

جمع‌بندی

کیفیت و ایمنی پروژه‌های صنعتی، همواره از حلقه‌های ضعیف زنجیره آسیب می‌بیند. در سیستم‌های تحت فشار و دمای بالا، نظیر خطوط نفت و گاز یا بویلرهای نیروگاهی، همین یک قطعه کوچک فلنج فولادی اگر از کنترل کیفی عبور نکرده باشد، می‌تواند جان انسان‌ها، بودجه پروژه و اعتبار شرکت را به خطر بیاندازد. با شناخت و اجرای صحیح بازرسی‌های چشمی و ابعادی، تست مایعات نافذ، تست ذرات مغناطیسی، تست‌های کشش و سختی‌سنجی، و اطمینان از اصالت و تطابق گواهی کیفیت مواد، می‌توان سطح ایمنی و ماندگاری هر تجهیز را تضمین نمود.

خرید فلنج فولادی با کیفیت صرفاً خرید یک قطعه فولادی نیست؛ بلکه سرمایه‌گذاری روی دوام، ایمنی و سودآوری بلندمدت پروژه است. برای اطمینان بیشتر، همیشه از تامین‌کنندگان معتبر با ارائه گواهی MTC قابل ردیابی و نتیجه تست‌های کنترل کیفی استفاده کنید. اجرای این اصول، نه تنها مطابق با الزامات استانداردها و الگوریتم‌های روز سئو گوگل است، بلکه تضمینی برای موفقیت هر پروژه صنعتی به شمار می‌رود.
