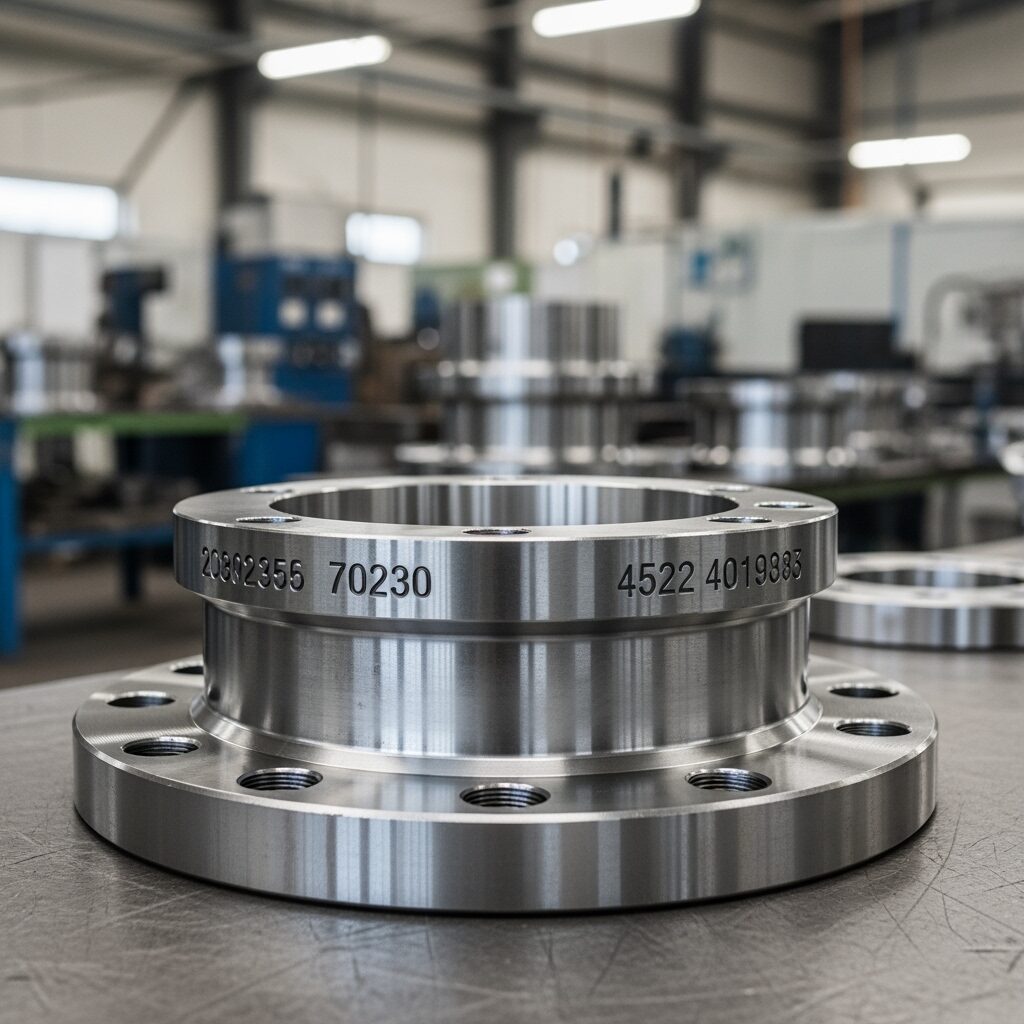

راهنمای فلنج عینکی (Spectacle Blind) و فلنج کاهنده

فلنج فولادی به‌عنوان یک قطعه کلیدی در تمام صنایع نفت، گاز، پتروشیمی، نیروگاهی و پالایشگاهی همواره مورد توجه مهندسان و مدیران پروژه بوده است. اما در میان انواع فلنج‌های فولادی، دو نوع تخصصی با نقش استراتژیک در بهره‌برداری، تعمیرات و امنیت خطوط وجود دارند که کمتر به‌صورت علمی و بومی به آن‌ها پرداخته شده است: فلنج عینکی و فلنج کاهنده. انتخاب درست، آگاهی از کاربرد، شناخت مزایا، مقایسه هزینه و دریافت مشاوره تخصصی در خرید این تجهیزات، تضمین‌کننده طول عمر خط، کاهش ریسک عملیاتی و بهینه‌سازی هزینه‌های کل پروژه است.

در این مقاله، به صورت تخصصی، ساختار و کارکرد فلنج عینکی (Spectacle Blind) و فلنج کاهنده را با نگاهی به الزامات فنی، استانداردهای بین‌المللی، مزایا و تفاوت‌های اقتصادی تحلیل می‌کنیم و در انتها با راهنمایی حرفه‌ای برای انتخاب بهترین فلنج فولادی مسیر تصمیم‌گیری مطمئن را برای شما هموار خواهیم کرد.

فلنج عینکی (کور و رینگ فاصله‌انداز) چیست و کجا استفاده می‌شود؟

فلنج عینکی یا Spectacle Blind Flange یکی از حیاتی‌ترین ملزومات ایمنی و تعمیراتی در سیستم‌های لوله‌کشی و مخازن تحت فشار است که به‌صورت یک قطعه فلزی دایره‌ای‌شکل طراحی می‌شود. این قطعه در واقع ترکیبی از دو دیسک است که به‌وسیله یک تسمه فلزی به هم متصل شده‌اند، یکی از این دیسک‌ها کاملاً بسته (کور) است و دیگری یک حلقه با قطر داخلی برابر با قطر لوله (رینگ فاصله‌انداز یا Spacer Ring) است.

کاربرد اصلی فلنج عینکی:
این قطعه در نقاط کلیدی لوله‌کشی (نزدیک تجهیزات حساس، ولوها یا در خروجی مخازن) نصب می‌شود تا با چرخش حول محور خود، مسیر سیال را به‌طور کامل قطع یا وصل کند. دیسک کور، جریان را مسدود می‌کند و رینگ فاصله‌انداز اجازه عبور سیال را می‌دهد. این قابلیت “جداسازی فیزیکی قطعی” برای افزایش ایمنی کارکنان، تعمیرات اضطراری و پیشگیری از انتقال ناخواسته سیال یا فشار کاربرد حیاتی دارد. به همین دلیل، در اکثر پروژه‌های بین‌المللی با استانداردهای معتبر، نصب فلنج عینکی در خطوط حیاتی الزامی است.

از دیگر کاربردهای Spectacle Blind Flange می‌توان به موارد زیر اشاره کرد:

• ایزوله‌سازی تجهیزات برای تست هیدرواستاتیک یا هواگیری
• فراهم کردن شرایط امن برای انجام تعمیرات خط یا تعویض تجهیزات
• جلوگیری از نشت یا عبور سیالات خورنده، سمی یا بسیار خطرناک به بخش‌های پایین‌دست

استانداردهای ساخت فلنج عینکی:
ساخت این قطعه معمولاً مطابق با استانداردهای ASME B16.48، ASME B16.5 و استاندارد متریال ASTM (مانند ASTM A105 برای فولاد کربنی) انجام می‌شود. انتخاب ضخامت، ابعاد و جنس متریال بر اساس فشار و دمای طراحی (Class یا PN)، ماهیت سیال و شرایط محیطی انجام می‌گیرد. برخی پروژه‌های ویژه حتی استفاده از فلنج عینکی استنلس استیل یا آلیاژی را الزامی می‌دانند.

مزایای استفاده از فلنج عینکی برای تعمیرات و نگهداری خط

در عملیات‌های حساس صنعتی که قابلیت اطمینان و ایمنی در اولویت هستند، فلنج عینکی فولادی مزایای بسیار مهمی نسبت به سایر روش‌های جداسازی ارائه می‌دهد:

1. ایزوله‌سازی فیزیکی واقعی (Positive Isolation):
   برخلاف ولوها که ممکن است نشتی داخلی یا ایراد عملکردی داشته باشند، قرار دادن دیسک کور فلنج عینکی به معنای قطع کامل و ۱۰۰٪ جریان است. این ویژگی، جان پرسنل و تجهیزات گران‌قیمت را تضمین می‌کند و مورد تأیید بازرسان و ناظرین HSE است.

2. افزایش سطح ایمنی و انطباق با مقررات:
   در خطوط انتقال مواد خطرناک، خورنده، داغ و سمی، نصب فلنج کور استاندارد کافی نیست. اما فلنج عینکی فولادی به دلیل ساختار ثابت، امکان گم شدن یا جابجایی اشتباه مانند فلنج کور جداشونده را ندارد و همیشه همراه خط باقی می‌ماند.

3. سرعت و سهولت در عملیات تعمیر و بازرسی:
   تبدیل یک خط لوله از حالت عملیاتی به حالت ایزوله تنها با بازکردن پیچ‌های فلنج و چرخاندن فلنج عینکی انجام می‌شود؛ نیازی به حمل و نصب قطعات اضافی یا ایجاد تغییرات اضطراری نیست.

4. کاهش خطاهای انسانی و مدیریتی:
   وجود همزمان قطعه کور و Spacer در یک قطعه یکپارچه باعث می‌شود که احتمال اشتباهات نگهداری (مانند استفاده نکردن از فلنج کور در زمان موردنیاز یا جاگذاشتن Spacer پس از تعمیرات) به صفر برسد.

5. نشانه‌گذاری دائم وضعیت خط:
   در بسیاری از سایت‌های صنعتی، فلنج عینکی با رنگ خاص یا پلاک شماره‌گذاری می‌شود که نشان‌دهنده وضعیت خط (باز یا بسته) است و خطرات سردرگمی یا اشتباه در عملیات بعدی را برطرف می‌کند.

6. ماندگاری، مقاومت و تطابق با شرایط سخت:
   استفاده از فلنج فولادی عینکی با گریدهای آلیاژی (مانند ASTM A105، A182 F304/316) تضمین می‌کند که این قطعه در برابر فشار، دما، ضربه و خوردگی دوام لازم را داشته و الزامات استاندارد را برآورده سازد.

در نهایت، انتخاب و نصب اصولی Spectacle Blind Flange نه‌تنها ایمنی و عمر خطوط لوله را بهبود می‌بخشد، بلکه هزینه‌های نگهداری و مدت زمان Down Time را به شدت کاهش می‌دهد.

فلنج کاهنده چیست و چه زمانی جایگزین یک اتصال ردیوسر-فلنج می‌شود؟

فلنج کاهنده (Reducing Flange) یکی دیگر از ابداعات هوشمندانه در صنعت خطوط لوله است که برای اتصال دو لوله با قطرهای متفاوت بدون نیاز به قطعه واسط (ردیوسر) کاربرد دارد. به عبارت ساده، فلنج فولادی کاهنده یک طرف (محل اتصال به تجهیزات یا فلنج دیگر) با سایز بزرگ‌تر و طرف دیگر (محل اتصال به لوله) با سوراخ مرکزی کوچکتر ماشین‌کاری می‌شود.

کاربردهای فلنج کاهنده:

• تغییر سریع و مستقیم سایز لوله (مثلاً از 12 اینچ به 8 اینچ)
• جایگزینی مقرون‌به‌صرفه‌تر و کم‌حجم‌تر به‌جای استفاده از دو قطعه ردیوسر هم‌مرکز و فلنج استاندارد
• نصب آسان‌تر در فضاهای محدود یا زمانی‌که طراحی اجازه اضافه کردن طول اضافی خط را نمی‌دهد

جنس و استاندارد فلنج کاهنده:
ساختار این قطعه دقیقاً مشابه دیگر انواع فلنج فولادی بوده و معمولاً مطابق با استانداردهای ASME B16.5 و متریال‌هایی مانند ASTM A105 (کربن استیل) یا ASTM A182 F304/316 (استنلس استیل) تولید می‌شود. سایز بزرگ به سوراخ پیچ‌های معمول همان کلاس و سایز بزرگ‌تر است ولی قطر سوراخ مرکزی بر اساس سایز لوله کوچکتر تعیین می‌شود. لازم است به گسکت و پیچ‌بندی نیز دقت ویژه‌ای شود تا آب‌بندی کامل و توزیع تنش مناسب برقرار گردد.

تفاوت با ردیوسر جوشی:
در روش سنتی، برای تغییر سایز خط باید یک ردیوسر هم‌مرکز (Concentric Reducer) را توسط جوشکاری به لوله و سپس یک فلنج استاندارد را به سر دیگر ردیوسر متصل کرد. اما فلنج کاهنده این فرآیند را یک مرحله‌ای و بی‌نیاز از جوشکاری اضافی می‌کند؛ هم در وقت و هم در هزینه صرفه‌جویی خواهد شد.

مقایسه هزینه و فضای اشغالی فلنج کاهنده با روش سنتی

انتخاب بین فلنج کاهنده فولادی و ترکیب ردیوسر+فلنج کاملاً به شرایط طراحی، الزامات استاندارد، فشار، دما و محدودیت‌های پروژه بستگی دارد. با این حال، تحلیل هزینه و ابعاد به شکل زیر است:

1. کاهش هزینه خرید، نصب و جوشکاری:
   فلنج کاهنده همزمان نقش دو قطعه (فلنج استاندارد و ردیوسر) را ایفا می‌کند. لذا تعداد قطعات خریداری شده، هزینه مونتاژ، ساعات جوشکاری، بازرسی و تست کاهش می‌یابد. در شرایط نرخ بالای ارز یا هزینه‌های عملیاتی زیاد، این صرفه‌جویی مشهود و قابل ملاحظه خواهد بود.

2. کاهش طول خط و فضای اشغالی:
   در پروژه‌هایی که با محدودیت‌های سخت فضای نصب، ابعاد شاسی و محل عبور لوله مواجه هستیم، حذف یک قطعه (ردیوسر) به معنای کوتاه شدن طول خط و آزادی عمل بیشتر در مهندسی سایت است. این موضوع به ویژه در داکت‌ها و مکان‌های سرپوشیده اهمیت دوچندان دارد.

3. سهولت تعمیر و تعویض:
   در آینده، به جای باز کردن دو اتصال (ردیوسر و فلنج)، تنها با باز کردن پیچ‌های یک قطعه، کل قسمت کاهش سایز قابل جداسازی، بازرسی یا تعویض خواهد بود. این موضوع کاهش چشمگیری در مدت زمان Down Time و هزینه‌های نگهداری ایجاد می‌کند.

4. بهینه‌سازی مدیریت موجودی و سفارش‌دهی:
   کاهش تعداد اقلام مورد نیاز در انبار و کاهش پیچیدگی سفارش‌ها، باعث سرعت بیشتر، خطای کمتر و شفافیت بالاتر فرآیند تدارکات پروژه خواهد شد.

5. مقایسه قیمت فلنج فولادی کاهنده با روش سنتی:
   اگرچه قیمت واحد فلنج کاهنده بالاتر از یک فلنج استاندارد هم‌سایز است، اما در مجموع با حذف ردیوسر و کاهش هزینه‌های نصب و زمان اجرا، این روش به‌مراتب به‌صرفه‌تر خواهد بود. ضمن این که کاهش نقاط جوشکاری ریسک نشتی را نیز کمتر می‌کند.

مشاوره برای انتخاب بهترین نوع فلنج فولادی برای پروژه شما

انتخاب یک فلنج فولادی مناسب، چه از نوع فلنج عینکی و چه فلنج کاهنده یا هر یک از فلنج‌های رایج استاندارد، نه‌تنها یک تصمیم فنی بلکه یک انتخاب استراتژیک با تأثیر مستقیم بر ایمنی، طول عمر، هزینه‌های نگهداری و توسعه پروژه است. برای رسیدن به تصمیمی علمی، رعایت موارد زیر حیاتی است:

1. تحلیل کامل نقشه‌ها و الزامات پروژه:
   نوع سیال، فشار و دما، استانداردهای کارفرما، محدویت فضایی، نحوه بهره‌برداری و سناریوهای تعمیراتی باید به‌طور دقیق بررسی و اسناد پروژه مطالعه شود. انتخاب فلنج فولادی عینکی در خطوط خطرناک و حساس، توصیه بی‌قیدوشرط است.

2. مشورت با متخصصان باتجربه و بهره‌گیری از کاتالوگ‌های معتبر:
   قبل از خرید هر نوع فلنج فولادی، از کاتالوگ‌ها و جداول ابعادی ASME B16.5، B16.48 و متریال‌های ASTM استفاده کنید. در تجهیز فولاد، مشاوران فنی آماده پاسخگویی به سوالات تخصصی شما و ارائه راهکار بهینه هستند.

3. اهمیت دریافت مدارک فنی، گواهی متریال و تست:
   در خریدهای حساس، به ویژه در پروژه‌های نفت و گاز، دریافت Certificate of Material، گزارش تست، و گواهی سازگاری با استاندارد بین‌المللی بسیار حیاتی است. از خرید فلنج فولادی بی‌نام و نشان با قیمت پایین اجتناب کنید.

4. در نظر گرفتن شرایط تعمیرات و نگهداری آینده:
   اگر پروژه دارای سیکل‌های تعمیرات زیاد یا بهره‌برداری در شیفت‌های فشرده است، استفاده از فلنج عینکی فولادی یا فلنج کاهنده گزینه‌های ایده‌آل برای کاهش توقف و خطرات عملیاتی هستند.

5. بررسی و مقایسه قیمت و خدمات پس از فروش:
   صرفه‌جویی کوتاه‌مدت در خرید قطعات بی‌کیفیت می‌تواند به فاجعه‌های مهندسی، هزینه‌های سنگین و حتی آسیب جدی به نفرات یا تجهیزات منجر شود. همیشه اولویت را به اصالت برند و تأییدیه‌های فنی بدهید. استعلام قیمت روز فلنج فولادی از تأمین‌کنندگان معتبر و دریافت مشاوره حرفه‌ای، بهترین استراتژی برای خرید هوشمندانه است.

6. توجه به استانداردها و جزئیات ابعادی:
   اهمیت هماهنگی فلنج با ولو، لوله و تجهیزات پایین‌دست را دست کم نگیرید. ابعاد صحیح، تلرانس مجاز و نوع سطح فلنج (RF، RTJ، FF) را مطابق استاندارد پروژه انتخاب کنید.

جمع‌بندی نهایی

در نهایت، توجه داشته باشید که فلنج فولادی تنها یک اتصال ساده نیست، بلکه قلب ایمنی، قابل اطمینان و اقتصادی هر سیستم لوله‌کشی صنعتی است. انتخاب دقیق فلنج عینکی و فلنج کاهنده، متناسب با استاندارد، نوع سرویس، تحلیل هزینه و شرایط پروژه باعث افزایش عمر تجهیزات، کاهش ریسک، تسهیل تعمیرات و صرفه‌جویی واقعی خواهد شد. اگر نیاز به راهنمایی بیشتر یا استعلام قیمت و مشاوره تخصصی دارید، کارشناسان تجهیز فولاد آماده پشتیبانی کامل از پروژه‌های شما هستند.
کیفیت، ایمنی و رضایت پروژه‌های صنعتی شما، اولویت ماست.
