| مشخصه | توضیحات |
|---|---|
| نوع شیر | شیر پروانهای (Butterfly Valve) |
| نوع اتصال | ویفری (Wafer) / لاگ (Lug) |
| سایز | 2 اینچ تا 24 اینچ |
| متریال بدنه | چدن / فولاد / استیل |
| متریال دیسک | استیل / چدن / آلومینیوم برنز |
| نوع سیت | EPDM / NBR / PTFE |
| کلاس فشاری | PN10 / PN16 |
| نوع عملکرد | اهرمی / گیربکسی / پنوماتیک |
| دمای کاری | تا 180°C |
| استاندارد فلنج | DIN / ANSI |
شیر پروانهای یا Butterfly Valve یکی از پرکاربردترین شیرآلات صنعتی برای قطع و تنظیم جریان در خطوط لوله با سایز متوسط و بزرگ است. عملکرد این شیر بر اساس چرخش یک دیسک (پروانه) داخل مسیر سیال انجام میشود که با چرخش ۹۰ درجهای، جریان را باز یا بسته میکند.
به دلیل وزن کم، قیمت مناسب و سرعت عملکرد بالا، باترفلای ولو انتخاب اول بسیاری از پروژههای صنعتی، تأسیساتی و خطوط انتقال سیال است.

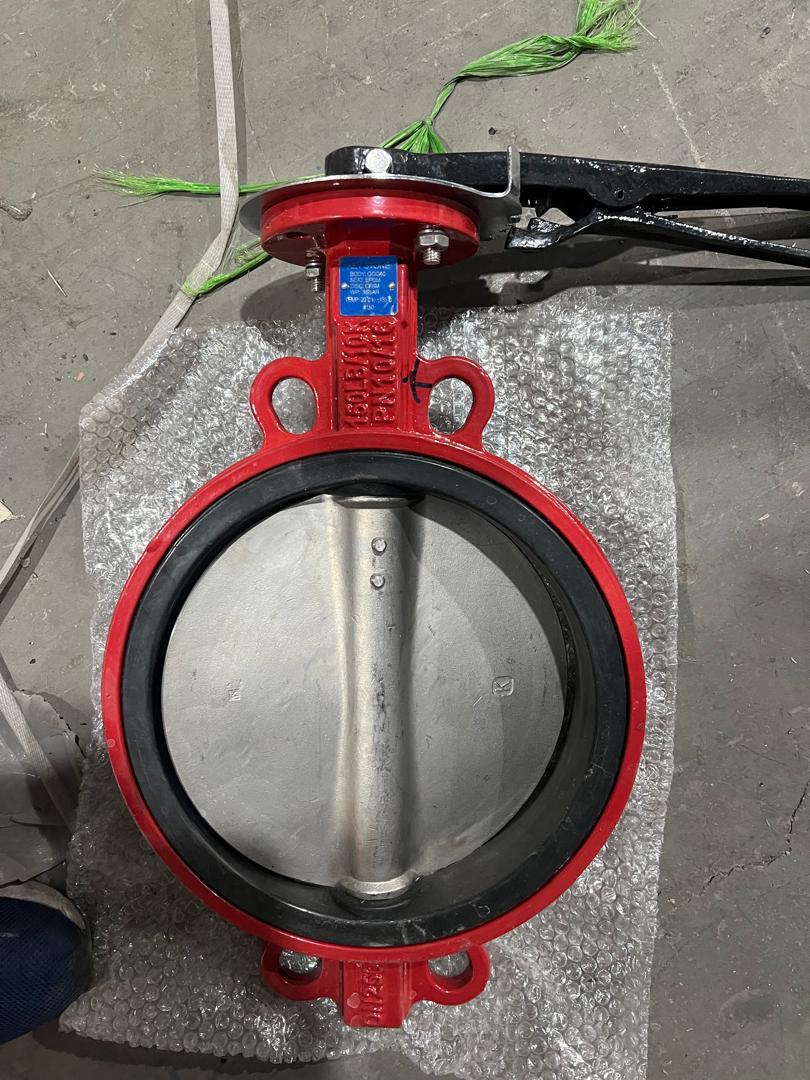

شیر پروانهای ویفری

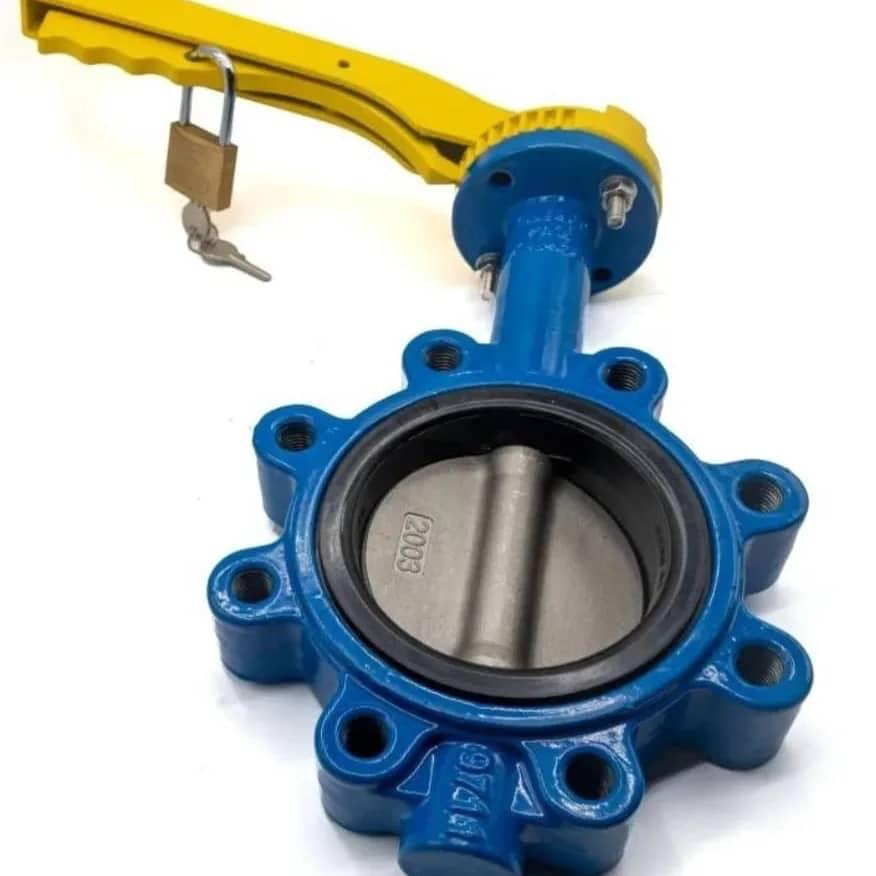

شیر پروانهای لاگ
شیر پروانهای اهرمی
شیر پروانهای گیربکسی
شیر پروانهای پنوماتیک
شیر پروانهای استیل
شیر پروانهای چدنی
خطوط آب و فاضلاب
صنایع نفت، گاز و پتروشیمی
تأسیسات ساختمانی
صنایع غذایی و دارویی
سیستمهای تهویه (HVAC)
خطوط انتقال سیالات با دبی بالا
✔ وزن بسیار کم نسبت به سایز
✔ قیمت اقتصادی در سایزهای بالا
✔ عملکرد سریع (Quarter Turn)
✔ امکان تنظیم جریان
✔ نصب آسان بین فلنجها
✔ نگهداری ساده
✖ افت فشار جزئی به دلیل وجود دیسک
✖ مناسب فشارهای بسیار بالا نیست
✖ برای سیالات بسیار حساس نیاز به انتخاب دقیق سیت دارد
| ویژگی | پروانهای | توپی |
|---|---|---|
| سایزهای بزرگ | عالی | محدود |
| قیمت | اقتصادیتر | گرانتر |
| سرعت عملکرد | بالا | بالا |
| تنظیم جریان | ✅ | ❌ |
| افت فشار | متوسط | کم |
📌 اگر سایز بالاست → پروانهای
📌 اگر آببندی صفر میخوای → توپی
ویفری: بین دو فلنج، اقتصادیتر
لاگ: پیچ مستقل، مناسب خطوطی که یک سمت باز میشود
نوع سیال (آب، بخار، مواد شیمیایی)
دمای کاری
فشار خط
نیاز به تنظیم دبی یا فقط قطع و وصل
نوع عملگر (دستی یا اتوماتیک)
آیا شیر پروانهای برای بخار مناسب است؟
بله، با انتخاب سیت مناسب (PTFE).
برای سایز بالا کدام بهتر است؟
باترفلای ولو اقتصادیترین گزینه است.
ویفری بهتر است یا لاگ؟
برای خطوط ساده ویفری، برای تعمیرات لاگ مناسبتر است.
