اتصالات جوشی استیل

مشخصات کلی اتصالات جوشی استیل

این جدول مشخصات عمومی دسته است و نباید به‌عنوان Datasheet مشترک چهار محصول استفاده شود.

اتصال Butt Weld چیست؟

در اتصال Butt Weld، انتهای fitting و لوله برای قرارگرفتن روبه‌روی یکدیگر و اجرای جوش لب‌به‌لب آماده می‌شوند.

پس از نصب، اتصال معمولاً بخشی ثابت از سیستم پایپینگ محسوب می‌شود. کیفیت نهایی Joint به خود fitting محدود نیست و عواملی مانند آماده‌سازی لبه، تطابق ضخامت، WPS، Filler Metal، مهارت جوشکاری و الزامات بازرسی نیز اهمیت دارند.

بنابراین Butt Weld بودن به‌تنهایی به معنی:

بدون نشتی بودن در هر شرایط

یا:

مناسب‌بودن برای هر فشار و دمای بالا

نیست.

Design Pressure، Design Temperature، Material، Wall Thickness و الزامات Code پروژه باید به‌صورت یک مجموعه بررسی شوند.

انواع اتصالات جوشی استیل موجود

چهار نوع اصلی موجود در این دسته وظایف متفاوتی دارند:

به همین دلیل عبارت عمومی «اتصال جوشی استیل» برای سفارش دقیق کافی نیست و نوع fitting باید مشخص شود.

زانو جوشی استیل

Elbow برای تغییر جهت خط لوله استفاده می‌شود.

محصول موجود سایت زانو 1/2 اینچ جوشی استیل است.

مشخصات قطعی فعلی این SKU عبارت‌اند از:

• Stainless Steel
• NPS درج‌شده 1/2 اینچ
• Butt Weld

اما زاویه، Radius، Grade، Schedule و استاندارد باید مطابق مدل واقعی کالا تأیید شوند.

بنابراین تا پیش از بررسی محصول نباید آن را مثلاً:

90° LR – SCH40 – 316L – ASME B16.9

معرفی کرد.

اگر پروژه مشخصاً زانو استیل نیاز دارد، برای مقایسه مدل‌های دیگر نیز می‌توانید صفحه زانو استیل را بررسی کنید.

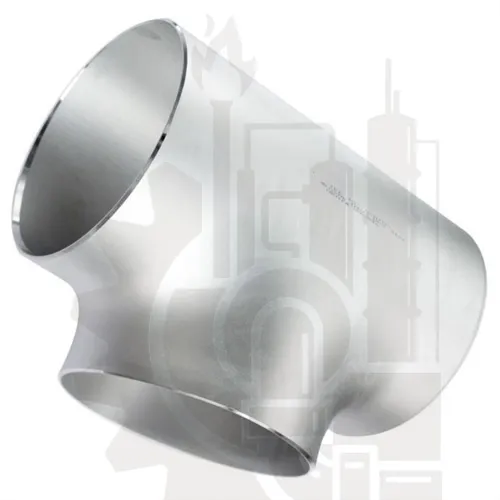

سه راهی جوشی استیل

Tee برای ایجاد انشعاب از Run اصلی استفاده می‌شود.

در تجهیز فولاد سه راهی 1/2 اینچ جوشی استیل موجود است.

این محصول در خانواده Stainless Steel Butt Weld Tee قرار دارد، اما اطلاعات فعلی به‌درستی Equal یا Reducing بودن آن را تا زمان مشاهده مدل واقعی قطعی نکرده است.

در Equal Tee اندازه Branch و Run یکسان است.

در Reducing Tee اندازه Branch با مسیر اصلی متفاوت است.

بنابراین اگر پروژه سه‌راهی تبدیلی نیاز دارد، بهتر است سایزها به‌صورت کامل در RFQ نوشته شوند، برای مثال:

4″ × 4″ × 2″

برای مشاهده سایر مدل‌ها نیز صفحه سه راهی استیل در سایت وجود دارد.

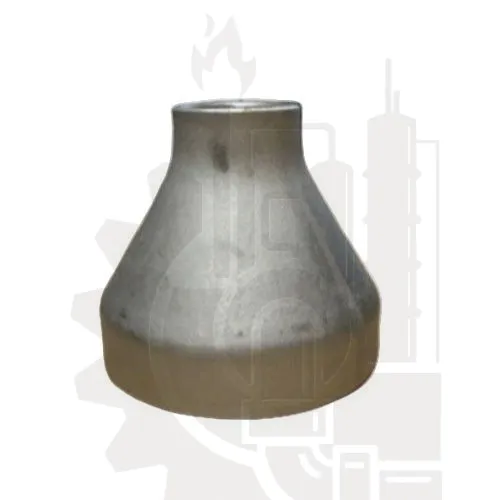

تبدیل جوشی استیل

Reducer برای اتصال دو بخش از خط با قطر متفاوت استفاده می‌شود.

محصول فعلی سایت تبدیل 1/2 اینچ جوشی استیل است.

یک Reducer برای تعریف کامل معمولاً به دو سایز نیاز دارد. صفحه فعلی فقط 1/2 اینچ را در عنوان قطعی کرده و سایز دوم را مشخص نکرده است.

بنابراین نباید به‌صورت حدسی آن را 3/4 × 1/2 یا 1 × 1/2 اینچ معرفی کرد.

Reducerهای Butt Weld می‌توانند دارای طراحی:

• Concentric
• Eccentric

باشند.

اما نوع همین SKU نیز باید از روی کالای واقعی یا Datasheet مشخص شود.

برای مشاهده خانواده تخصصی این محصولات می‌توانید صفحه تبدیل استیل را بررسی کنید.

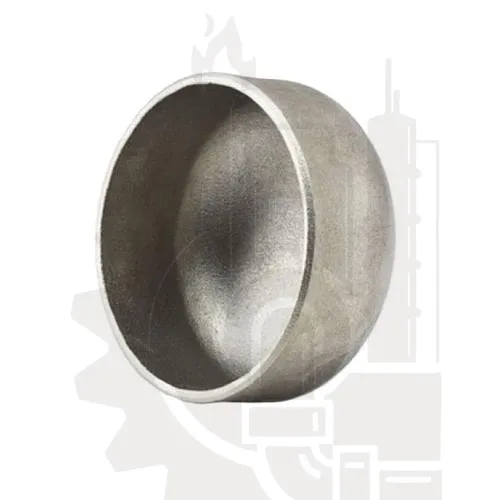

کپ جوشی استیل

Pipe Cap برای بستن انتهای خط استفاده می‌شود.

در حال حاضر کپ 1/2 اینچ جوشی استیل در سایت موجود است.

مشخصات قطعی آن در حال حاضر شامل:

• Pipe Cap
• Stainless Steel
• NPS 1/2 inch
• Butt Weld

است.

Grade، Schedule، Seamless یا Welded بودن ساخت و Standard باید مطابق Marking و مدارک همین کالا تعیین شوند.

Cap را نباید با Blind Flange یکسان دانست. هر دو می‌توانند برای بستن مسیر استفاده شوند، اما ساختار و روش اتصال آن‌ها متفاوت است.

Schedule در اتصالات جوشی استیل

Schedule یکی از مشخصات مهم Butt Weld Fitting است؛ زیرا Wall Thickness fitting باید با Piping Specification و اجزای مجاور سازگار باشد.

در بازار ممکن است Scheduleهایی مانند:

SCH 10S
SCH 40S
SCH 80S

و سایر ضخامت‌ها وجود داشته باشند.

اما وجود این گزینه‌ها در بازار به معنی این نیست که چهار محصول فعلی تجهیز فولاد هم‌زمان در همه این Scheduleها موجود هستند.

Schedule هر SKU باید مطابق کالای واقعی مشخص شود.

به همین دلیل بهتر است داخل صفحه محصول به‌جای فهرست چند Schedule احتمالی، فقط Schedule واقعی موجودی ثبت شود.

آیا Schedule بالاتر همیشه بهتر است؟

خیر.

Schedule بالاتر در یک NPS مشخص معمولاً Wall Thickness بیشتری ایجاد می‌کند، اما هدف خرید بالاترین Schedule موجود نیست.

Schedule باید با:

• Piping Class
• Pipe Wall Thickness
• Design Pressure
• Design Temperature
• Corrosion Allowance
• سایر الزامات پروژه

هماهنگ باشد.

همچنین Schedule را نباید مستقیماً به یک Working Pressure ثابت تبدیل کرد.

اتصالات استیل 304 یا 316؟

304 و 316 دو Grade شناخته‌شده Stainless Steel هستند.

316 به دلیل وجود مولیبدن، در بسیاری از محیط‌های دارای Chloride مقاومت خوردگی بیشتری نسبت به 304 دارد.

اما این تفاوت را نباید به جدول ساده زیر تبدیل کرد:

304 = محیط معمولی

316 = محیط دریایی و شیمیایی

شدت خوردگی به عواملی مانند نوع سیال، غلظت Chloride، Temperature، pH، شرایط سطح و هندسه سیستم وابسته است.

در شرایط شدید حتی 316 نیز ممکن است کافی نباشد.

بنابراین Grade باید مطابق Material Specification پروژه تعیین شود.

304L و 316L چه هستند؟

حرف L نشان‌دهنده Carbon پایین‌تر در Grade مربوط است و می‌تواند در برخی شرایط ساخت و Welding اهمیت داشته باشد.

اما نباید 304، 304L، 316 و 316L را هم‌زمان به یک SKU نسبت داد.

در محصولات فعلی این دسته، Grade دقیق باید از طریق:

• Marking
• MTC
• Datasheet
• Certificate معتبر

تأیید شود.

تا پیش از آن، عبارت صحیح برای مشخصات قطعی محصولات فعلی:

Stainless Steel

است.

ASTM A403 چیست؟

ASTM A403/A403M یک Material Specification برای Wrought Austenitic Stainless Steel Piping Fittings در Pressure Piping است.

این Specification چند Grade از Stainless Steel Austenitic را پوشش می‌دهد و برای Gradeهای WP، کلاس‌های مختلفی را بر اساس Seamless یا Welded Construction و سطح NDE تعریف می‌کند.

اما صرفاً Stainless Steel Butt Weld بودن یک محصول ثابت نمی‌کند که همان SKU الزاماً ASTM A403 است.

اگر A403 در Material Specification پروژه الزام شده، باید MTC یا Marking محصول آن را تأیید کند.

ASME B16.9 چیست؟

ASME B16.9 یکی از استانداردهای مهم Factory-Made Wrought Buttwelding Fittings است و مواردی مانند:

• Overall Dimensions
• Tolerances
• Ratings
• Testing
• Marking

را برای fittingهای تحت پوشش مشخص می‌کند.

Elbow، Tee، Reducer و Cap از خانواده‌های شناخته‌شده Butt Weld Fittings هستند.

اما همانند ASTM A403، وجود محصول در این دسته به معنی انطباق خودکار با B16.9 نیست.

اگر پروژه B16.9 را الزام کرده است، مشخصات واقعی کالا باید بررسی شوند.

ASME B16.9 و ASTM A403 چه تفاوتی دارند؟

این دو عنوان جایگزین یکدیگر نیستند.

به‌صورت خلاصه:

ASME B16.9 روی الزامات خانواده Butt Weld Fittings مانند ابعاد، Rating و Marking تمرکز دارد.

ASTM A403 Material Specification برای Wrought Austenitic Stainless Steel Fittings است.

بنابراین در یک Specification واقعی ممکن است هر دو هم‌زمان نوشته شوند؛ یکی برای الزامات fitting و دیگری برای Material.

ولی هر دو باید برای کالای واقعی تأیید شوند.

Seamless یا Welded؟

اتصالات Wrought Stainless Steel می‌توانند بسته به روش ساخت در Constructionهای متفاوتی عرضه شوند.

نباید Butt Weld بودن را با Welded بودن خود fitting اشتباه گرفت.

Butt Weld روش اتصال fitting به Pipe است.

در حالی که:

Seamless یا Welded Construction

به نحوه ساخت خود fitting مربوط می‌شود.

بنابراین یک fitting می‌تواند Butt Weld باشد و خود قطعه Seamless ساخته شده باشد.

در چهار SKU فعلی سایت، Seamless یا Welded بودن باید فقط زمانی درج شود که مدارک محصول آن را تأیید کنند.

اتصالات جوشی یا دنده‌ای استیل؟

اتصالات دنده‌ای استیل و Butt Weld Fittings دو روش اتصال متفاوت هستند.

نباید نتیجه گرفت:

جوشی = فشار بالا

و:

دنده‌ای = فشار متوسط

اتصالات Threaded نیز می‌توانند دارای Pressure Ratingهای مختلف باشند.

انتخاب باید از Piping Class و طراحی سیستم بیاید.

اتصالات جوشی یا فشار قوی استیل؟

دسته اتصالات فشار قوی استیل شامل Forged Fittings و Branch Outletهایی مانند Sockolet، Threadolet و Weldolet است.

در مقابل، این صفحه بر خانواده Butt Weld Elbow، Tee، Reducer و Cap تمرکز دارد.

بنابراین این دو دسته را نباید فقط با عبارت «فشار معمولی در برابر فشار بالا» از یکدیگر جدا کرد.

تمایز اصلی، نوع fitting، Construction و Standard/Connection موردنیاز پروژه است.

آیا اتصالات جوشی استیل برای صنایع غذایی مناسب هستند؟

صرف Stainless Steel بودن یک Butt Weld Fitting آن را به Hygienic Fitting تبدیل نمی‌کند.

در صنایع غذایی ممکن است موارد دیگری اهمیت داشته باشند:

• Surface Finish
• Internal Roughness
• Hygienic Geometry
• کیفیت Weld
• Cleanability
• Drainability
• Documentation
• استانداردهای پروژه

بنابراین یک Elbow یا Tee صنعتی استیل را نباید فقط بر اساس 304 یا 316 بودن، مناسب قطعی صنایع غذایی معرفی کرد.

آیا برای صنایع دارویی مناسب هستند؟

همین اصل درباره Pharmaceutical Service نیز برقرار است.

Gradeهایی مانند 316L در تجهیزات دارویی کاربرد دارند، اما Grade به‌تنهایی کافی نیست.

سطح داخلی، Cleanability، Documentation، Welding Procedure و Hygienic Design نیز ممکن است الزام باشند.

در نتیجه این دسته، اتصالات صنعتی Butt Weld استیل است و نباید به‌طور عمومی به‌عنوان Sanitary/Pharmaceutical Fitting معرفی شود.

آیا برای مواد شیمیایی یا آب شور مناسب هستند؟

این موضوع باید بر اساس Chemical Compatibility بررسی شود.

برای انتخاب Grade بهتر است حداقل این اطلاعات موجود باشند:

نوع سیال + غلظت + Chloride + دما + فشار + Material Grade

316 در بسیاری از محیط‌های کلریدی نسبت به 304 عملکرد بهتری دارد، اما مقاومت نامحدود در برابر تمام مواد شیمیایی یا آب دریا ندارد.

قیمت اتصالات جوشی استیل

قیمت Stainless Steel Butt Weld Fittings به عوامل مختلفی وابسته است:

• نوع fitting
• سایز
• Grade
• Schedule
• Seamless یا Welded Construction
• وزن
• Standard
• برند یا سازنده
• MTC و Certificates
• تعداد سفارش
• قیمت روز Stainless Steel

بنابراین قیمت زانو، Tee، Reducer و Cap حتی با سایز اسمی یکسان الزاماً قابل مقایسه مستقیم نیست.

در محصولات فعلی نیز زانو 1/2 اینچ جوشی استیل و سه راهی 1/2 اینچ جوشی استیل قیمت‌های متفاوتی دارند زیرا دو نوع fitting متفاوت‌اند.

قیمت روز بهتر است از WooCommerce نمایش داده شود و عدد ثابت در متن دسته نوشته نشود.

راهنمای خرید اتصالات جوشی استیل

برای یک استعلام دقیق بهتر است این اطلاعات را اعلام کنید:

نوع fitting + سایز یا سایزها + Grade + Schedule + Standard + تعداد

بسته به نوع fitting، اطلاعات تکمیلی نیز متفاوت هستند:

• Elbow: زاویه و Radius
• Tee: Equal/Reducing و سایز Run/Branch
• Reducer: هر دو سایز و Concentric/Eccentric
• Cap: NPS و Wall Thickness

اگر پروژه دارای MTO، Piping Class یا Material Specification است، ارسال همان مدارک بهترین راه برای جلوگیری از انتخاب اشتباه خواهد بود.

سوالات متداول اتصالات جوشی استیل

اتصالات جوشی استیل چیست؟

Elbow، Tee، Reducer، Cap و سایر fittingهایی هستند که در خانواده Stainless Steel قرار دارند و از طریق Butt Weld به سیستم پایپینگ متصل می‌شوند.

آیا همه اتصالات این دسته استیل 304 یا 316 هستند؟

خیر. Grade واقعی هر SKU باید از Marking، MTC یا مدارک معتبر کالا مشخص شود.

آیا Butt Weld برای فشار بالا بهتر از Threaded است؟

نمی‌توان چنین قاعده عمومی‌ای تعیین کرد. Pressure Rating هر سیستم به طراحی، متریال، ضخامت، استاندارد و شرایط سرویس وابسته است.

Schedule 40 و 80 چه تفاوتی دارند؟

در یک NPS مشخص، Scheduleهای متفاوت Wall Thickness متفاوتی دارند. Schedule موردنیاز باید طبق Piping Specification انتخاب شود.

آیا هر اتصال جوشی استیل 316 برای صنایع غذایی مناسب است؟

خیر. Hygienic Design، Surface Finish، Cleanability و سایر الزامات نیز باید بررسی شوند.

ASME B16.9 و ASTM A403 یکی هستند؟

خیر. B16.9 استاندارد خانواده Butt Weld Fittings است؛ A403 Material Specification مربوط به Wrought Austenitic Stainless Steel Fittings است.

خرید اتصالات جوشی استیل از تجهیز فولاد

برای تغییر جهت می‌توانید زانو 1/2 اینچ جوشی استیل را بررسی کنید. برای ایجاد Branch، سه راهی 1/2 اینچ جوشی استیل در دسترس است.

برای تغییر قطر خط می‌توانید تبدیل 1/2 اینچ جوشی استیل را بررسی کنید و برای مسدودکردن انتهای خط نیز کپ 1/2 اینچ جوشی استیل موجود است.

اگر هنوز نوع Connection پروژه مشخص نشده است، از دسته اتصالات استیل وارد خانواده جوشی، دنده‌ای یا فشارقوی شوید و در استعلام پروژه‌ای Grade، Schedule، Standard و تعداد موردنیاز را نیز اعلام کنید.
