اتصالات دنده ای استیل

انواع اتصالات دنده‌ای استیل

هر fitting دنده‌ای وظیفه مشخصی در سیستم پایپینگ دارد:

این جدول صرفاً نقش کلی قطعات را نشان می‌دهد. Male/Female بودن رزوه، سایز، Thread Standard و Rating باید برای محصول واقعی بررسی شوند.

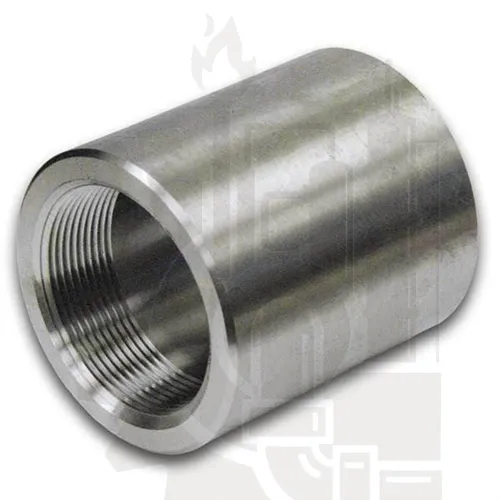

بوشن دنده‌ای استیل

Coupling یا بوشن یکی از اتصالات متداول برای اتصال دو بخش رزوه‌ای است.

در تجهیز فولاد بوشن دنده‌ای استیل 1/2 اینچ موجود است.

هنگام سفارش بوشن نباید فقط سایز اسمی نوشته شود. حداقل این مشخصات می‌توانند اهمیت داشته باشند:

• سایز
• Female/Male Thread مطابق طراحی
• نوع رزوه
• Grade
• Pressure Class یا Rating
• تعداد

همچنین بوشن را نباید با مهره‌ماسوره یکسان دانست. ساختار و روش بازکردن این دو fitting متفاوت است.

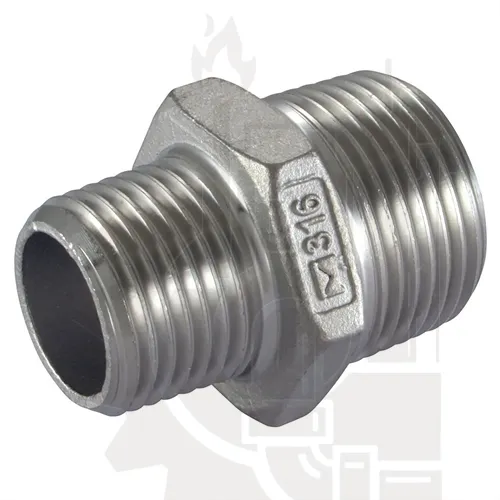

مغزی دنده‌ای استیل

Nipple یا مغزی معمولاً برای اتصال دو بخش دارای رزوه داخلی استفاده می‌شود و می‌تواند دارای رزوه خارجی در دو سمت باشد.

در سایت، مغزی 1/2 اینچ دنده استیل در این خانواده قرار گرفته است.

نوع Thread اهمیت زیادی دارد؛ بنابراین صرف عبارت «مغزی استیل 1/2 اینچ» برای یک خرید پروژه‌ای همیشه کافی نیست.

اگر NPT یا سیستم رزوه دیگری در Piping Specification تعیین شده است، همان مشخصه باید روی کالای واقعی تأیید شود.

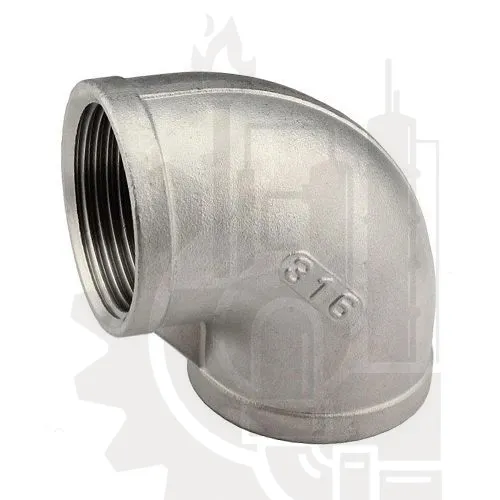

زانو دنده‌ای استیل

Elbow برای تغییر جهت مسیر استفاده می‌شود.

محصول موجود تجهیز فولاد زانو دنده‌ای استیل است.

در انتخاب زانو باید مواردی مانند زاویه، سایز، Grade و Thread Type مشخص شوند.

در بازار، زانوهای Threaded با زاویه‌های مختلف وجود دارند، اما زاویه یا سایر ویژگی‌هایی که در صفحه یک SKU تأیید نشده‌اند نباید صرفاً بر اساس ظاهر محصول حدس زده شوند.

یک ناسازگاری مهم در محصول زانو

در حال حاضر URL این محصول هنوز از عبارت «1/2» استفاده می‌کند، در حالی که عنوان زنده صفحه محصول «زانو 1 اینچ استیل 316» است.

بنابراین قبل از هر تغییر SEO در URL یا عنوان، ابتدا باید سایز واقعی SKU قیمت‌گذاری‌شده از روی موجودی، فاکتور خرید یا مشخصات کالا تأیید شود.

تا زمان مشخص‌شدن سایز واقعی، این تناقض را نباید با حدس حل کرد.

سه‌راهی دنده‌ای استیل

Tee برای ایجاد Branch یا انشعاب در خط استفاده می‌شود.

در تجهیز فولاد سه‌راهی 1/2 اینچ دنده استیل در این گروه قرار دارد.

سه‌راهی‌ها ممکن است از نظر اندازه Run و Branch متفاوت باشند؛ بنابراین اگر پروژه Reducing Tee نیاز دارد، ابعاد باید کامل اعلام شوند.

نباید فقط از عنوان کلی «سه‌راهی 1/2 اینچ» نتیجه گرفت که محصول حتماً Equal Tee یا Reducing Tee است، مگر اینکه صفحه یا Marking کالا آن را تأیید کند.

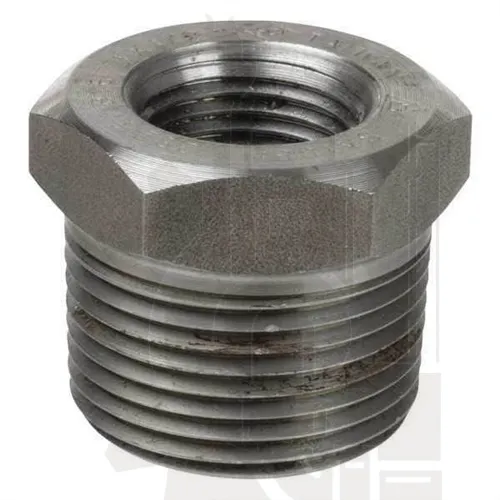

تبدیل دنده‌ای استیل

Reducer یا Reducing Fitting برای ایجاد اتصال میان دو سایز متفاوت استفاده می‌شود.

تبدیل دنده‌ای استیل یکی از محصولات فعلی این دسته است.

در سفارش چنین قطعه‌ای باید هر دو سایز مشخص باشند. برای مثال:

1 × 1/2 inch

از عبارت کلی:

تبدیل 1 اینچ

اطلاعات بسیار دقیق‌تری ارائه می‌کند.

همچنین Male/Female Configuration و Thread Type باید در صورت اهمیت پروژه مشخص شوند.

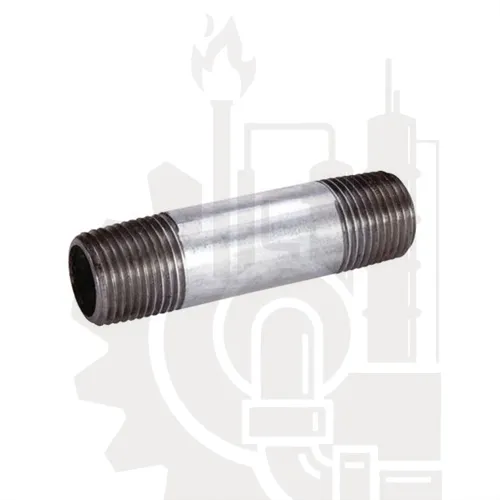

سردنده استیل

سردنده دنده‌ای استیل نیز در محصولات فعلی این گروه قرار دارد.

در بازار فارسی واژه «سردنده» ممکن است برای قطعات با Constructionهای متفاوت استفاده شود؛ بنابراین بهتر است هنگام سفارش به‌جای اتکا به نام بازاری، تصویر، ابعاد، نوع Thread و مشخصات دقیق اتصال نیز بررسی شوند.

این کار مخصوصاً در سفارش پروژه‌ای احتمال اشتباه بین Nipple، Hex Nipple و سایر قطعات رزوه‌ای را کاهش می‌دهد.

مهره ماسوره استیل

Union یا مهره‌ماسوره برای ایجاد اتصالی طراحی می‌شود که بتوان دو بخش خط را بدون چرخاندن طول زیادی از لوله نسبت به یکدیگر جدا کرد.

در تجهیز فولاد مهره‌ماسوره 1/2 اینچ دنده استیل در این دسته موجود است.

این ویژگی باعث می‌شود Union در نقاطی که جداسازی تجهیز یا بخشی از خط در سرویس و تعمیرات لازم است قابل بررسی باشد.

با این حال مهره‌ماسوره نیز باید از نظر Grade، Thread، Rating و سازگاری با سیال بررسی شود.

اتصالات دنده‌ای استیل 304 یا 316؟

304 و 316 از Gradeهای رایج Austenitic Stainless Steel هستند.

316 به دلیل وجود مولیبدن، در بسیاری از محیط‌های دارای Chloride و برخی محیط‌های اسیدی کاهنده، مقاومت بیشتری نسبت به 304 دارد.

اما نباید این تفاوت را به چنین قاعده‌ای تبدیل کرد:

304 = محیط معمولی

و

316 = هر محیط خورنده یا دریایی

شدت خوردگی به عوامل متعددی مانند نوع سیال، Chloride Concentration، دما، pH، هندسه اتصال و شرایط بهره‌برداری وابسته است.

در شرایط شدید حتی 316 نیز ممکن است انتخاب کافی نباشد.

بنابراین Grade باید مطابق Material Specification پروژه انتخاب شود.

آیا همه محصولات این دسته 304 یا 316 هستند؟

خیر؛ چنین نتیجه‌ای نباید از نام دسته گرفته شود.

ممکن است عنوان برخی محصولات Grade مشخصی را اعلام کند، اما برای SKUهایی که Grade آن‌ها در صفحه یا مدارک کالا تأیید نشده است، نباید به‌صورت خودکار 304 یا 316 نوشته شود.

در خرید پروژه‌ای بهتر است Grade از طریق یکی از موارد زیر کنترل شود:

• Marking
• MTC
• Datasheet
• Certificate سازنده
• مشخصات خرید معتبر

این موضوع برای Schema و جدول مشخصات محصول نیز مهم است.

نوع رزوه؛ یکی از مهم‌ترین مشخصات خرید

یکی از خطاهای رایج در خرید Threaded Fitting، توجه به سایز و نادیده‌گرفتن Thread Standard است.

برای مثال NPT یک خانواده استاندارد Pipe Thread است، اما تمام اتصالات رزوه‌ای بازار الزاماً NPT نیستند.

BSPT، BSPP و سیستم‌های دیگر نیز در بازار وجود دارند و هندسه آن‌ها با NPT یکسان نیست.

بنابراین نباید دو قطعه را فقط به دلیل اینکه هر دو 1/2 اینچ هستند، قابل اتصال فرض کرد.

اگر Thread Type صفحه محصول مشخص نشده است، باید قبل از سفارش از روی Marking، گیج یا مدارک واقعی کالا تأیید شود.

NPT چیست؟

NPT یکی از Pipe Threadهای رایج است و استاندارد ASME B1.20.1 ابعاد و Gaging این خانواده از Pipe Threadها را پوشش می‌دهد.

اما وجود یک fitting رزوه‌ای در سایت به معنی NPT بودن خودکار آن نیست.

بنابراین عبارت‌هایی مثل:

رزوه NPT

فقط وقتی باید در مشخصات یک محصول درج شوند که خود کالا یا Datasheet آن این موضوع را تأیید کند.

استاندارد ASME B16.11

ASME B16.11 یکی از استانداردهای مهم برای Forged Fittings دارای Socket-Welding و Threaded Ends است.

این استاندارد Rating، Dimensions، Tolerances، Marking و Material Requirements را پوشش می‌دهد.

برای Threaded End Fittings نیز Classهای:

2000، 3000 و 6000

تعریف شده‌اند.

این موضوع یک نکته مهم را روشن می‌کند:

رزوه‌ای بودن لزوماً به معنی «فشار پایین یا متوسط» نیست.

Pressure Rating باید از Class و Standard واقعی fitting تعیین شود.

با این حال، فقط Threaded بودن محصول تجهیز فولاد ثابت نمی‌کند که آن SKU حتماً ASME B16.11 است. انطباق باید از Marking یا مدارک واقعی کالا تأیید شود.

آیا Class 3000 یعنی 3000 psi؟

خیر.

Class 3000 یک Designation استاندارد برای خانواده مشخصی از Forged Fittings است و نباید مستقیم به یک Working Pressure ثابت 3000 psi تبدیل شود.

رابطه Rating با سیستم پایپینگ به Standard، متریال، سایز، نوع اتصال و Schedule لوله مربوط است.

به همین دلیل برای استعلام حرفه‌ای بهتر است Class واقعی موردنیاز پروژه اعلام شود.

تفاوت اتصالات دنده‌ای و جوشی استیل

اتصالات جوشی استیل و اتصالات دنده‌ای دو روش متفاوت برای ساخت Connection هستند.

نباید از جدول‌های ساده‌ای مانند:

Threaded = فشار متوسط

و

Welded = فشار زیاد

استفاده کرد.

سیستم‌های Threaded نیز می‌توانند برای Ratingهای مشخص طراحی شوند و انتخاب نهایی باید مطابق Design Code و Piping Class باشد.

اتصالات دنده‌ای یا فشارقوی استیل؟

عبارت «فشارقوی» در ساختار فروشگاهی تجهیز فولاد برای خوشه دیگری از Forged و Branch Fittings استفاده شده است.

برای مشاهده آن‌ها می‌توانید اتصالات فشارقوی استیل را بررسی کنید.

اما از نظر فنی، مرز این دو دسته را نباید صرفاً «فشار پایین در برابر فشار بالا» تعریف کرد.

محصول باید بر اساس:

• نوع fitting
• Threaded یا Socket Weld بودن
• Class
• Standard
• Grade
• شرایط طراحی

انتخاب شود.

این مرزبندی هم از نظر فنی دقیق‌تر است و هم از هم‌پوشانی محتوایی دو دسته جلوگیری می‌کند.

آیا اتصالات دنده‌ای استیل برای بخار مناسب‌اند؟

بعضی Threaded Stainless Steel Fittings ممکن است در سیستم‌های بخار استفاده شوند، اما نمی‌توان تمام محصولات این دسته را به‌صورت عمومی «مناسب بخار» معرفی کرد.

Steam Service به مشخصاتی مانند:

• Pressure
• Temperature
• Material Grade
• Thread Type
• Pressure Rating
• Sealing Method
• Piping Code

وابسته است.

بنابراین فقط Stainless Steel و Threaded بودن برای تأیید سرویس بخار کافی نیست.

آیا برای صنایع غذایی و دارویی مناسب هستند؟

Stainless Steel در تجهیزات غذایی و دارویی کاربرد گسترده دارد، اما یک fitting صنعتی دنده‌ای فقط به دلیل 304 یا 316 بودن، Hygienic Fitting محسوب نمی‌شود.

در چنین خطوطی ممکن است مواردی مانند:

• Surface Finish
• Crevice و Dead Space
• Cleanability
• Drainability
• نوع Seal
• Hygienic Connection
• Certification

نیز اهمیت داشته باشند.

بنابراین نباید تمام محصولات این دسته را بدون بررسی طراحی واقعی برای Food یا Pharmaceutical Service معرفی کرد.

آیا برای مواد شیمیایی مناسب هستند؟

سازگاری شیمیایی باید به‌صورت Case-by-Case بررسی شود.

برای انتخاب fitting در Chemical Service بهتر است حداقل این اطلاعات مشخص باشند:

نوع ماده + غلظت + دما + فشار + Grade + سایر اجزای در تماس

316 در بسیاری از شرایط نسبت به 304 مقاومت بیشتری دارد، ولی مقاومت نامحدود در برابر تمام مواد شیمیایی ندارد.

قیمت اتصالات دنده‌ای استیل

قیمت Threaded Stainless Steel Fittings به عوامل مختلفی بستگی دارد:

• نوع fitting
• سایز
• Grade
• نوع Thread
• Pressure Class یا Rating
• وزن
• برند یا سازنده
• استاندارد
• MTC و Certificate
• تعداد سفارش
• شرایط روز بازار Stainless Steel

بنابراین قیمت بوشن، زانو، مغزی و Union با سایز اسمی یکسان الزاماً قابل مقایسه مستقیم نیست.

حتی دو fitting ظاهراً مشابه نیز ممکن است Grade، Class یا Thread متفاوتی داشته باشند.

قیمت روز بهتر است توسط سیستم فروشگاه نمایش داده شود و داخل متن دسته عدد ثابت قرار نگیرد.

راهنمای خرید اتصالات دنده‌ای استیل

برای استعلام دقیق بهتر است این اطلاعات را اعلام کنید:

نوع fitting + سایز یا سایزها + Grade + Thread Type + Pressure Class/Rating + تعداد

در صورت وجود، موارد زیر نیز ارسال شوند:

• Material Specification
• Design Standard
• MTC Requirement
• Piping Class
• نوع سیال
• Design Pressure
• Design Temperature

برای مثال، استعلام کامل‌تر به‌جای عبارت:

بوشن استیل 1/2

می‌تواند چنین ساختاری داشته باشد:

Stainless Steel Threaded Coupling – 1/2 inch – Grade و Thread/Class مطابق Piping Specification

به این ترتیب Grade یا استانداردی که هنوز تأیید نشده است حدس زده نمی‌شود.

سوالات متداول اتصالات دنده‌ای استیل

اتصالات دنده‌ای استیل چه کاربردی دارند؟

برای ایجاد Connectionهای رزوه‌ای در سیستم‌هایی استفاده می‌شوند که Threaded Connection مطابق طراحی و Piping Specification مجاز باشد.

آیا اتصالات دنده‌ای فقط برای فشار پایین هستند؟

خیر. ASME B16.11 برای Threaded Forged Fittings کلاس‌های 2000، 3000 و 6000 تعریف می‌کند. Rating محصول واقعی باید بررسی شود.

NPT و BSP یکسان هستند؟

خیر. این‌ها سیستم‌های رزوه متفاوتی هستند و نباید فقط بر اساس سایز اسمی قابل جایگزینی فرض شوند.

استیل 316 بهتر از 304 است؟

316 در بسیاری از محیط‌های کلریدی مقاومت خوردگی بیشتری دارد، اما انتخاب نهایی به سیال، دما و Specification پروژه بستگی دارد.

آیا هر اتصال دنده‌ای 316 برای صنایع غذایی مناسب است؟

خیر. Hygienic Design و Surface Finish و سایر الزامات نیز ممکن است لازم باشند.

برای سفارش چه مشخصاتی لازم است؟

حداقل نوع fitting، سایز، Grade، Thread Type، Rating و تعداد را مشخص کنید.

خرید اتصالات دنده‌ای استیل از تجهیز فولاد

برای خرید یا استعلام قیمت اتصالات دنده‌ای استیل، ابتدا نوع fitting موردنیاز را مشخص کنید.

برای اتصال مستقیم می‌توانید بوشن دنده‌ای استیل یا مغزی دنده‌ای استیل را بررسی کنید. برای تغییر جهت، زانو دنده‌ای استیل و برای ایجاد Branch، سه‌راهی دنده‌ای استیل در دسترس هستند.

برای تغییر سایز، تبدیل دنده‌ای استیل و برای اتصال قابل جداسازی نیز مهره‌ماسوره استیل قابل بررسی است.

اگر هنوز بین Threaded، Butt Weld یا Forged/High-Pressure Connection تصمیم نگرفته‌اید، از دسته مادر اتصالات استیل وارد خانواده مناسب شوید.

در سفارش پروژه‌ای، Thread Type، Grade، Rating، فشار و دمای طراحی و تعداد را نیز اعلام کنید تا انتخاب محصول فقط بر اساس عنوان عمومی «اتصالات دنده‌ای استیل» انجام نشود.
