اتصالات فشار قوی استیل (High Pressure Stainless Steel Fittings)از دیگر اتصالات استیل هستند که برای استفاده در خطوط پایپینگ با فشار کاری بالا طراحی شدهاند و به دلیل استحکام مکانیکی بالا، مقاومت در برابر خوردگی و تحمل شرایط سخت عملیاتی، در صنایع نفت، گاز، پتروشیمی، نیروگاهی، شیمیایی و خطوط فرآیندی کاربرد گستردهای دارند.
این اتصالات معمولاً از استنلس استیل 304، استیل 316 و استیل 316L تولید شده و در کلاسهای فشاری 2000، 3000، 6000 و 9000 عرضه میشوند. در بسیاری از پروژههای صنعتی، اتصالات فشار قوی استیل با استانداردهای ASME و ASTM انتخاب میشوند تا ایمنی و عملکرد سیستم تضمین شود.
در این صفحه میتوانید انواع اتصالات فشار قوی استیل شامل ساکولت استیل، تردولت استیل، ولدولت استیل، زانو فشار قوی استیل و سه راهی فشار قوی استیل را بررسی و بر اساس کلاس فشاری، سایز، نوع اتصال و متریال انتخاب کنید.
| نوع اتصال | کاربرد |
|---|---|
| ساکولت استیل | انشعابگیری از خط اصلی |
| ولدولت استیل | انشعاب جوشی فشار بالا |
| تردولت استیل | انشعاب رزوهای فشار بالا |
| زانو فشار قوی استیل | تغییر مسیر جریان |
| سه راهی فشار قوی استیل | ایجاد انشعاب مستقیم |
اتصالات فشار قوی استیل گروهی از اتصالات فورج شده هستند که برای خطوط دارای فشار بالا و شرایط عملیاتی سخت طراحی شدهاند. این اتصالات معمولاً از قطعات فورج شده تولید میشوند و نسبت به اتصالات معمولی مقاومت مکانیکی بیشتری دارند.
در صنایع حساس، انتخاب صحیح اتصالات فشار قوی تأثیر مستقیمی بر ایمنی، طول عمر تجهیزات و کاهش هزینههای تعمیرات خواهد داشت.
ساکولت یکی از پرکاربردترین اتصالات انشعابگیری در خطوط فشار بالا است که اتصال شاخه فرعی را به خط اصلی فراهم میکند.
مزایا:
ولدولت برای ایجاد انشعاب جوشی روی خطوط اصلی استفاده میشود و یکی از رایجترین اتصالات در صنایع نفت و گاز محسوب میشود.
مزایا:

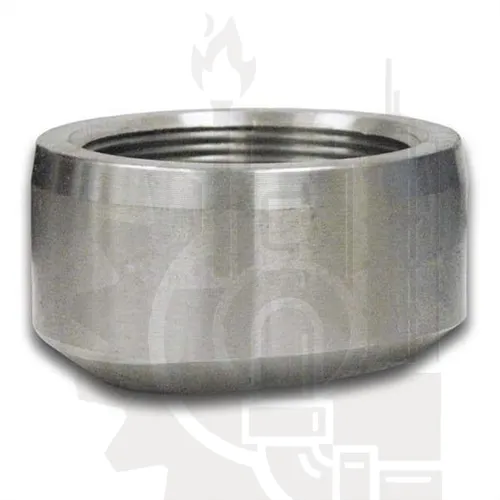

تردولت مشابه ولدولت است اما خروجی آن رزوهای است و برای خطوطی که نیاز به اتصال دندهای دارند استفاده میشود.
مزایا:
برای تغییر جهت جریان در خطوط فشار بالا استفاده میشود و معمولاً در زوایای 45 و 90 درجه تولید میشود.
برای ایجاد انشعاب در خطوط فشار بالا استفاده شده و در صنایع نفت، گاز و پتروشیمی کاربرد فراوانی دارد.
| کلاس | کاربرد |
|---|---|
| Class 2000 | فشار متوسط |
| Class 3000 | پرکاربردترین کلاس صنعتی |
| Class 6000 | فشار بالا |
| Class 9000 | فشار بسیار بالا |
| ویژگی | استیل 304 | استیل 316 |
|---|---|---|
| مقاومت خوردگی | بالا | بسیار بالا |
| محیطهای شیمیایی | مناسب | عالی |
| صنایع نفت و گاز | مناسب | بسیار مناسب |
| محیط دریایی | متوسط | عالی |
| قیمت | کمتر | بیشتر |
در پروژههای نفت، گاز، پتروشیمی و محیطهای خورنده معمولاً استیل 316 انتخاب رایجتری است.
✅ تحمل فشار بالا
✅ مقاومت عالی در برابر خوردگی
✅ طول عمر زیاد
✅ مناسب شرایط عملیاتی سخت
✅ ایمنی بالا در خطوط حساس
✅ قابلیت استفاده در صنایع فرآیندی
این محصولات در صنایع زیر استفاده میشوند:
| عامل | توضیح |
|---|---|
| کلاس فشاری | 2000، 3000، 6000 یا 9000 |
| نوع اتصال | ساکولت، ولدولت، تردولت، زانو یا سه راهی |
| گرید استیل | 304 یا 316 |
| سایز اتصال | مطابق نقشه اجرایی |
| استاندارد | ASTM و ASME |
| شرایط سیال | بخار، گاز، مواد شیمیایی یا نفت |
این اتصالات در صنایع نفت، گاز، پتروشیمی، نیروگاهی، شیمیایی و سایر خطوط فشار بالا استفاده میشوند.
هر سه برای انشعابگیری استفاده میشوند اما نوع اتصال آنها متفاوت است. ولدولت خروجی جوشی، تردولت خروجی رزوهای و ساکولت اتصال سوکتی ایجاد میکند.
کلاس 6000 تحمل فشار بیشتری نسبت به کلاس 3000 دارد و برای شرایط عملیاتی سنگینتر استفاده میشود.
در محیطهای خورنده و صنایع حساس معمولاً استیل 316 عملکرد بهتری نسبت به استیل 304 دارد.
