اتصالات جوشی کربن استیل

مشخصات کلی اتصالات جوشی کربن استیل

این جدول مشخصات یک SKU واحد نیست. مشخصات نهایی هر اتصال باید از صفحه همان محصول و در پروژه‌های حساس از مدارک کالا تأیید شود.

اتصال Butt Weld چیست؟

در اتصال Butt Weld، انتهای لوله و fitting برای اتصال لب‌به‌لب آماده می‌شوند و سپس عملیات جوشکاری مطابق دستورالعمل پروژه انجام می‌شود.

زانو، سه‌راهی، Reducer و Cap از خانواده‌های شناخته‌شده این نوع اتصال هستند.

Butt Weld بودن به‌تنهایی به معنی «فشارقوی بودن» یا مناسب‌بودن برای هر فشار و دمایی نیست. Pressure Rating نهایی سیستم به مجموعه‌ای از عوامل مانند متریال، Wall Thickness، استاندارد طراحی، کیفیت جوش، دمای سرویس و مشخصات خط بستگی دارد.

به همین دلیل هنگام سفارش بهتر است از عبارتی دقیق‌تر از «اتصال جوشی فولادی» استفاده شود و Size، Schedule، نوع fitting و Material Specification نیز مشخص باشند.

تفاوت مانیسمان و جوشی چیست؟

یکی از مواردی که در بازار باعث ابهام می‌شود، استفاده هم‌زمان از عبارت‌های مانیسمان و جوشی برای یک محصول است.

این دو اصطلاح درباره دو موضوع متفاوت صحبت می‌کنند.

مانیسمان یا Seamless به روش ساخت خود fitting اشاره دارد؛ یعنی قطعه بدون درز جوش طولی ساخته شده است.

در مقابل، Butt Weld یا «جوشی» به روش اتصال fitting به لوله مربوط می‌شود.

بنابراین محصولی مانند زانو 1/2 اینچ مانیسمان رده 80 کربن استیل هم Seamless است و هم از طریق Butt Weld به خط متصل می‌شود.

این دو مشخصه با یکدیگر تناقضی ندارند.

Schedule در اتصالات جوشی چیست؟

Schedule یکی از مشخصات مهم در انتخاب Butt Weld Fitting است و با Wall Thickness سیستم مرتبط است.

در یک سایز اسمی مشخص، افزایش Schedule معمولاً با افزایش ضخامت دیواره همراه است. با این حال نباید Schedule را مستقیماً به یک فشار ثابت تبدیل کرد.

برای مثال در محصولات فعلی تجهیز فولاد، زانو مانیسمان 1/2 اینچ با SCH 80 معرفی شده است، در حالی که زانو 45 درجه 2 اینچ مانیسمان دارای SCH 40 است.

بنابراین SCH 40 یا SCH 80 باید مطابق Piping Class و ضخامت اجزای مجاور انتخاب شود؛ نه صرفاً با این فرض که عدد بالاتر همیشه انتخاب بهتری است.

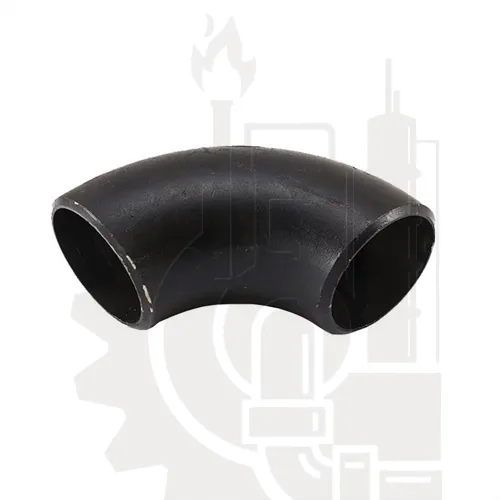

زانو 90 درجه جوشی کربن استیل

Elbow 90° برای تغییر جهت مسیر لوله به اندازه 90 درجه استفاده می‌شود.

محصول فعلی تجهیز فولاد، زانو 1/2 اینچ مانیسمان رده 80 کربن استیل است که مشخصات تأییدشده آن شامل سایز 1/2 اینچ، Schedule 80، ساخت Seamless، اتصال Butt Weld و زاویه 90 درجه است.

LR یا SR بودن این SKU در اطلاعات فعلی قطعی نشده است. بنابراین اگر Long Radius یا Short Radius بودن برای پروژه اهمیت دارد، این مشخصه باید قبل از سفارش از روی کالای واقعی یا مدارک محصول تأیید شود.

زانو 45 درجه جوشی کربن استیل

برای تغییر جهت 45 درجه می‌توانید زانو 45 درجه 2 اینچ رده 40 مانیسمان کربن استیل را بررسی کنید.

مشخصات تأییدشده این مدل شامل سایز 2 اینچ، زاویه 45 درجه، SCH 40، Seamless و Butt Weld است.

گاهی در توضیحات فروشگاهی نوشته می‌شود زانو 45 درجه «همیشه افت فشار کمتری» دارد. چنین مقایسه‌ای بدون بررسی Layout کامل مسیر دقیق نیست؛ Pressure Loss به زاویه، Radius، تعداد fittingها، دبی، قطر و مشخصات سیال وابسته است.

انتخاب 45 یا 90 درجه باید از نقشه و طراحی خط انجام شود.

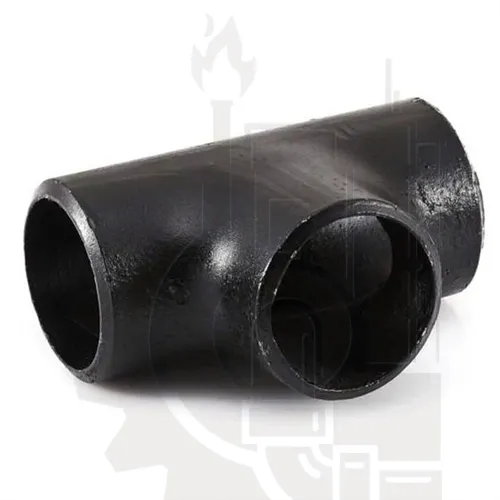

سه راهی مساوی جوشی

Tee برای ایجاد Branch یا انشعاب در مسیر اصلی استفاده می‌شود.

در Equal Tee، Run و Branch دارای سایز اسمی یکسان هستند.

محصول فعلی سایت سه راهی 2 اینچ کربن استیل است که صفحه محصول آن نوع قطعه را سه‌راهی مساوی، متریال را Carbon Steel، اتصال را جوشی و سایز را 2 اینچ معرفی می‌کند.

Schedule و Grade دقیق همین محصول هنوز باید از موجودی و مدارک واقعی کالا تأیید شوند و نباید SCH 40، SCH 80 یا WPB بودن آن فقط بر اساس خانواده محصول حدس زده شود.

سه راهی تبدیلی جوشی

در Reducing Tee، اندازه Branch با Run اصلی متفاوت است.

در سایت، سه راهی تبدیلی 1/2 اینچ کربن استیل در این خانواده قرار دارد.

صفحه محصول فعلاً سایز درج‌شده 1/2 اینچ را تأیید می‌کند، اما اندازه کامل Run و Branch و همچنین Grade و Schedule را به مشخصات موجودی واقعی وابسته کرده است.

بنابراین در یک RFQ حرفه‌ای بهتر است ابعاد سه‌راهی تبدیلی به‌صورت کامل نوشته شوند، برای مثال:

4″ × 4″ × 2″

نه فقط «سه راهی تبدیلی 2 اینچ».

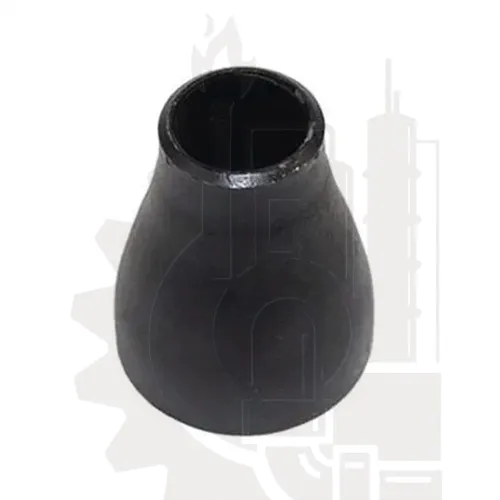

تبدیل جوشی کربن استیل

Reducer برای تغییر قطر خط لوله استفاده می‌شود.

محصول فعلی تجهیز فولاد تبدیل مانیسمان 1 × 3/4 اینچ کربن استیل است.

مشخصات فعلی آن شامل Carbon Steel، سایز 1 × 3/4 اینچ، ساخت Seamless و اتصال جوشی است. Schedule و استاندارد نیز باید مطابق مدارک کالای موجود کنترل شوند.

در Butt Weld Reducerها دو ساختار شناخته‌شده Concentric و Eccentric وجود دارد، اما تا زمانی که ساختار همین SKU تأیید نشده است نباید یکی از این دو عنوان به محصول نسبت داده شود.

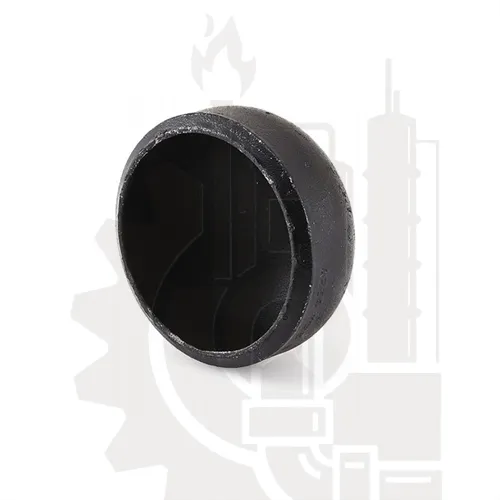

کپ جوشی کربن استیل

Pipe Cap برای مسدودکردن انتهای خط استفاده می‌شود.

در تجهیز فولاد کپ 3/4 اینچ مانیسمان کربن استیل موجود است که سایز 3/4 اینچ، ساخت Seamless و اتصال Butt Weld برای آن تأیید شده است.

در انتخاب Cap نیز صرف سایز کافی نیست و Schedule، Grade، استاندارد و ابعاد انتهای جوشی باید با Line Specification هماهنگ باشند.

ASME B16.9 چیست؟

ASME B16.9 یکی از مراجع اصلی Factory-Made Wrought Buttwelding Fittings است.

این استاندارد موضوعاتی مانند ابعاد کلی، تلرانس‌ها، Rating، Testing و Marking fittingهای Butt Weld را پوشش می‌دهد.

زانو، سه‌راهی، Reducer و Cap از خانواده‌هایی هستند که در چنین ساختاری مطرح می‌شوند.

اما یک نکته مهم وجود دارد:

وجود Carbon Steel Butt Weld Fitting در این دسته به معنی ASME B16.9 بودن قطعی تمام محصولات تجهیز فولاد نیست.

اگر B16.9 در پروژه الزام شده است، Marking، MTC یا مدارک کالای واقعی باید این موضوع را تأیید کنند.

ASTM A234 چیست؟

ASTM A234/A234M یک Material Specification شناخته‌شده برای Wrought Carbon Steel و Alloy Steel Piping Fittings است که در Pressure Piping و برخی کاربردهای Pressure Vessel مطرح می‌شود.

در این خانواده Gradeهایی مانند WPB در صنعت بسیار شناخته‌شده‌اند.

اما عبارت «اتصال کربن استیل» به‌تنهایی نشان نمی‌دهد محصول الزاماً A234 WPB است.

بنابراین تا زمانی که Grade روی Marking یا MTC تأیید نشده، بهتر است در عنوان محصول، جدول مشخصات یا Schema از WPB به‌صورت قطعی استفاده نشود.

همچنین ASME B16.9 و ASTM A234 دو موضوع یکسان نیستند؛ یکی Standard مربوط به خانواده Butt Weld Fittings است و دیگری Material Specification.

اتصالات جوشی کربن استیل برای چه کاربردهایی استفاده می‌شوند؟

این fittingها در بسیاری از سیستم‌های پایپینگ صنعتی استفاده می‌شوند، اما مناسب‌بودن هر محصول باید بر اساس پروژه بررسی شود.

ممکن است Carbon Steel Butt Weld Fittings در خطوط فرآیندی، نفت و گاز، پتروشیمی، Utility، آب صنعتی، نیروگاه یا سایر سیستم‌های لوله‌کشی به کار روند.

با این حال نمی‌توان گفت هر fitting کربن استیل موجود در این صفحه برای همه این سرویس‌ها مناسب است.

به‌خصوص برای بخار، دمای بالا، Sour Service یا سیالات خاص باید Grade، Schedule، Standard و سایر الزامات پروژه بررسی شوند.

اتصالات کربن استیل یا استیل؟

اگر Material Specification پروژه Stainless Steel است، بهتر است خانواده اتصالات استیل بررسی شود.

نباید انتخاب متریال را با قاعده ساده:

کربن استیل = فشار بالا

و

استیل = خوردگی

انجام داد.

هر دو خانواده می‌توانند در سیستم‌های صنعتی و Ratingهای مختلف استفاده شوند.

نوع سیال، Corrosion Allowance، Design Pressure، Design Temperature و Material Specification پروژه باید مبنای انتخاب باشند.

قیمت اتصالات جوشی کربن استیل

قیمت Butt Weld Fittings فقط به سایز وابسته نیست. نوع اتصال، Schedule، Seamless یا Welded بودن، Grade، وزن، نوع fitting، برند، استاندارد، MTC، تعداد سفارش و شرایط بازار روی قیمت اثر دارند.

به همین دلیل قیمت زانو 1/2 اینچ SCH 80 را نباید فقط بر اساس اندازه با زانو 2 اینچ SCH 40 مقایسه کرد.

برای مقایسه قیمت ابتدا باید Specification کالاها هم‌سطح شود.

قیمت روز نیز بهتر است توسط خود فروشگاه نمایش داده شود و در محتوای دسته عدد ثابت ثبت نشود.

راهنمای خرید اتصالات جوشی کربن استیل

برای استعلام دقیق، نوع fitting، سایز، Schedule، Material Grade، Seamless یا Welded بودن در صورت الزام، استاندارد و تعداد را مشخص کنید. برای Elbow زاویه و در صورت اهمیت Radius، برای Tee سایز Run و Branch و برای Reducer هر دو سایز و نوع Concentric/Eccentric نیز باید در صورت الزام پروژه اعلام شوند.

اگر پروژه دارای MTO، Piping Class یا Material Specification است، ارسال همان سند بهترین مبنا برای تطبیق کالا خواهد بود.

سوالات متداول اتصالات جوشی کربن استیل

اتصالات جوشی کربن استیل چیست؟

خانواده‌ای از Pipe Fittingها با متریال Carbon Steel هستند که از طریق Butt Weld به سیستم لوله‌کشی متصل می‌شوند.

مانیسمان و جوشی با هم تناقض دارند؟

خیر. Seamless به روش ساخت fitting و Butt Weld به روش اتصال آن به لوله اشاره دارد.

Schedule 80 یعنی فشار کاری بیشتری دارد؟

در یک سایز مشخص معمولاً Wall Thickness بیشتری نسبت به Schedule پایین‌تر دارد، اما Working Pressure فقط از روی Schedule تعیین نمی‌شود.

آیا تمام اتصالات این دسته ASTM A234 WPB هستند؟

خیر. WPB باید از Marking، MTC یا مدارک واقعی کالا تأیید شود.

سه راهی مساوی و تبدیلی چه تفاوتی دارند؟

در Equal Tee، Run و Branch دارای سایز یکسان‌اند؛ در Reducing Tee، Branch با مسیر اصلی سایز متفاوتی دارد.

برای سفارش چه اطلاعاتی لازم است؟

نوع fitting، سایز، Schedule، Grade، Standard و تعداد اطلاعات پایه هستند. مشخصات تکمیلی به نوع قطعه و الزامات پروژه بستگی دارند.

خرید اتصالات جوشی کربن استیل از تجهیز فولاد

برای تغییر جهت 90 درجه می‌توانید زانو مانیسمان 1/2 اینچ SCH 80 و برای تغییر مسیر 45 درجه زانو 2 اینچ SCH 40 را بررسی کنید.

برای انشعاب، سه راهی مساوی 2 اینچ و سه راهی تبدیلی کربن استیل موجود هستند. برای تغییر سایز نیز تبدیل مانیسمان 1 × 3/4 اینچ و برای بستن انتهای خط کپ مانیسمان 3/4 اینچ قابل بررسی است.

اگر هنوز نوع دقیق fitting مشخص نشده است، ابتدا از صفحه اتصالات کربن استیل وارد محصول مناسب شوید و در استعلام پروژه‌ای مشخصات کامل Piping Class یا MTO را نیز ارسال کنید.
