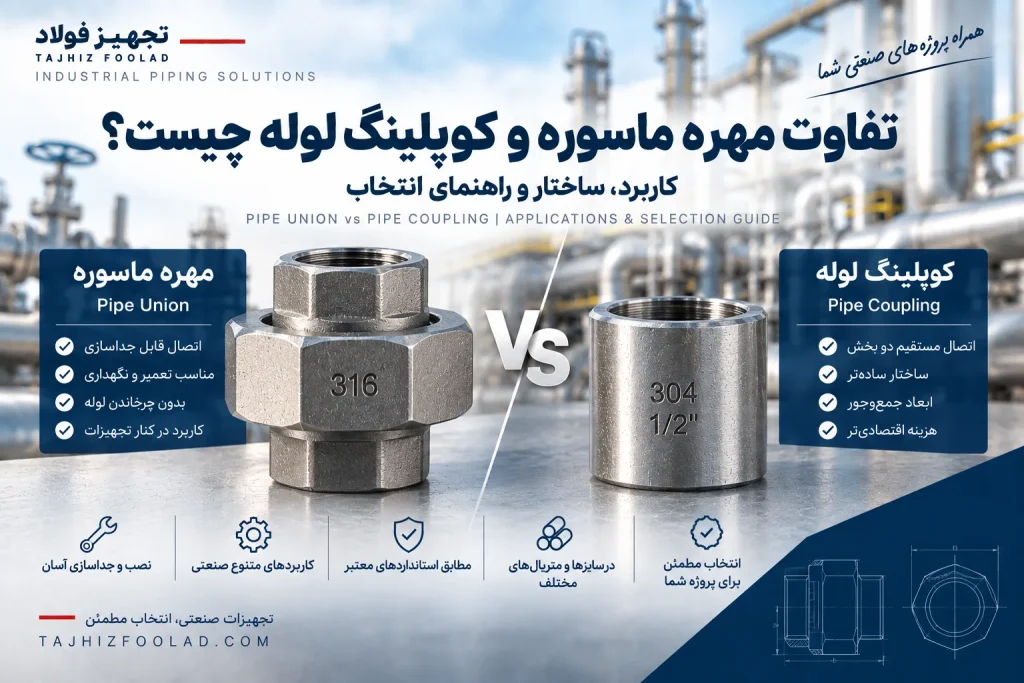

تفاوت مهره ماسوره و کوپلینگ لوله چیست؟ Union یا Coupling؟

مهره ماسوره یا Piping Union و کوپلینگ یا Pipe Coupling هر دو برای اتصال بخش‌های مختلف یک سیستم لوله‌کشی استفاده می‌شوند، اما ساختار و کاربرد آن‌ها یکسان نیست. مهم‌ترین تفاوت این است که Union برای ایجاد یک اتصال قابل جداسازی طراحی می‌شود؛ یعنی می‌توان دو سمت اتصال را بدون چرخاندن یا بریدن لوله از یکدیگر جدا کرد. در مقابل، Coupling معمولاً اتصال ساده‌تری است که دو قطعه لوله یا اتصال را مستقیماً به یکدیگر متصل می‌کند.

به همین دلیل در نقاطی که احتمال تعمیر، تعویض یا بازکردن تجهیزات وجود دارد، مهره ماسوره می‌تواند کاربرد بیشتری داشته باشد. اما اگر هدف فقط ایجاد یک اتصال مستقیم و دائمی‌تر بین دو بخش باشد، Coupling معمولاً ساختار ساده‌تری دارد.

برای مشاهده محصولات مرتبط می‌توانید ابتدا وارد دسته اتصالات صنعتی یا بخش اتصالات دنده‌ای استیل شوید.

مهره ماسوره یا Piping Union چیست؟

Union یک اتصال چندبخشی است که معمولاً از دو بخش انتهایی و یک بخش مرکزی برای قفل‌کردن اتصال تشکیل می‌شود.

ساختار آن به‌گونه‌ای است که با بازکردن بخش مرکزی می‌توان دو طرف اتصال را از یکدیگر جدا کرد؛ بدون اینکه نیاز باشد یکی از لوله‌ها یا تجهیزات چند دور داخل رزوه بچرخد.

این ویژگی در بخش‌هایی از سیستم که ممکن است در آینده نیاز به موارد زیر داشته باشند اهمیت دارد:

• تعمیر
• بازرسی
• سرویس دوره‌ای
• تعویض تجهیز
• جداسازی بخشی از خط
• تغییر یا توسعه سیستم

در تجهیز فولاد می‌توانید مهره ماسوره 1/2 اینچ دنده استیل را به‌عنوان یکی از محصولات این خانواده بررسی کنید.

کوپلینگ یا Pipe Coupling چیست؟

Coupling یک اتصال مستقیم برای متصل‌کردن دو بخش لوله یا دو قطعه پایپینگ است.

در اتصالات Threaded، Coupling معمولاً دارای رزوه داخلی در دو سمت است و دو قطعه دارای Male Thread را به یکدیگر متصل می‌کند.

در ساده‌ترین حالت می‌توان عملکرد Coupling را این‌طور خلاصه کرد:

لوله یا اتصال اول → Coupling → لوله یا اتصال دوم

برخلاف Union، Coupling معمولی بخش مرکزی مستقلی برای بازکردن اتصال ندارد.

برای نمونه، بوشن 1/2 اینچ دنده استیل یک Coupling رزوه‌ای در محصولات تجهیز فولاد است.

تفاوت Union و Coupling در یک نگاه

انتخاب نهایی به طراحی پایپینگ و نیاز عملیاتی سیستم بستگی دارد.

چرا مهره ماسوره را می‌توان بدون چرخاندن لوله باز کرد؟

فرض کنید یک تجهیز مانند شیر یا ابزار اندازه‌گیری بین دو لوله رزوه‌ای نصب شده است.

اگر اتصال فقط با Couplingهای ساده انجام شده باشد، برای بازکردن تجهیز ممکن است لازم باشد بخش زیادی از خط چرخانده یا باز شود.

در Union یک اتصال مرکزی وجود دارد که دو نیمه مجموعه را به یکدیگر متصل می‌کند. با بازکردن این بخش مرکزی، اتصال جدا می‌شود بدون آنکه لازم باشد کل خط بچرخد.

این ویژگی Union را در نقاط تعمیراتی بسیار کاربردی می‌کند.

کاربرد مهره ماسوره در پایپینگ

Union معمولاً در نقاطی قرار می‌گیرد که در طراحی سیستم احتمال بازشدن اتصال پیش‌بینی شده باشد.

برای مثال در نزدیکی:

• بعضی شیرآلات
• پمپ‌های کوچک
• فیلترها
• تجهیزات اندازه‌گیری
• رگلاتورها
• تجهیزات قابل تعویض
• بخش‌های نیازمند تعمیرات دوره‌ای

می‌توان استفاده از Union را براساس طراحی پروژه بررسی کرد.

اما وجود Union در کنار هر تجهیز الزام نیست. محل آن باید براساس نقشه و Piping Specification تعیین شود.

کاربرد Coupling در سیستم لوله‌کشی

Coupling زمانی استفاده می‌شود که نیاز داریم دو قسمت در یک مسیر مستقیم به یکدیگر متصل شوند.

کاربردهای آن می‌تواند شامل:

• اتصال دو قطعه رزوه‌ای
• اتصال دو بخش لوله
• تعمیر یا ادامه مسیر
• ایجاد اتصال میان دو قطعه هم‌سایز
• تغییر سایز در Reducing Coupling

باشد.

ساختار ساده‌تر Coupling باعث شده در بسیاری از سیستم‌های Threaded یکی از اتصالات پایه محسوب شود.

بوشن همان Coupling است؟

در بازار ایران اصطلاح بوشن معمولاً برای Coupling رزوه‌ای استفاده می‌شود.

برای مثال یک بوشن دنده‌ای استیل می‌تواند دارای Female Thread در دو سمت باشد و دو اتصال Male Thread را به هم متصل کند.

بااین‌حال بهتر است در سفارش صنعتی فقط به اصطلاح بازار اکتفا نشود.

مشخصاتی مانند:

• Size
• Thread Type
• Material
• Class
• Standard

نیز باید اعلام شوند.

Full Coupling چیست؟

Full Coupling یک Coupling کامل با طول استاندارد است که برای اتصال دو بخش مورد استفاده قرار می‌گیرد.

در مدل Threaded معمولاً هر دو انتها دارای رزوه داخلی هستند.

در مدل Socket-Weld نیز هر دو سمت دارای Socket برای ورود لوله هستند.

این نوع اتصال با Half Coupling تفاوت دارد.

Half Coupling چیست؟

Half Coupling طول کوتاه‌تری دارد و فقط بخشی از ساختار یک Full Coupling را شامل می‌شود.

در پروژه‌های صنعتی می‌تواند برای ایجاد Branch یا اتصال یک تجهیز کوچک به Pipe یا Vessel مورد استفاده قرار گیرد.

نوع واقعی استفاده باید با استاندارد و طراحی پروژه هماهنگ باشد.

Half Coupling نباید صرفاً به دلیل شباهت ظاهری جایگزین Full Coupling شود.

Reducing Coupling چیست؟

اگر دو سمت اتصال سایز یکسان نداشته باشند، می‌توان از Reducing Coupling استفاده کرد.

برای مثال:

1 اینچ × 1/2 اینچ

در چنین حالتی Coupling علاوه بر اتصال دو بخش، تغییر سایز نیز ایجاد می‌کند.

این قطعه با Reducerهای Butt-Weld تفاوت دارد و باید براساس نوع سیستم انتخاب شود.

Reducing Union چیست؟

Union نیز می‌تواند در برخی طراحی‌ها دو سایز متفاوت داشته باشد.

Reducing Union همان قابلیت جداسازی Union را حفظ می‌کند، اما بین دو سایز متفاوت قرار می‌گیرد.

اگر هدف فقط تغییر سایز باشد، ممکن است اتصال ساده‌تری مانند Reducer کافی باشد.

اما اگر علاوه بر تغییر سایز، قابلیت جداسازی نیز مورد نیاز باشد، Reducing Union می‌تواند در طراحی مطرح شود.

تفاوت مهره ماسوره و بوشن

این یکی از مهم‌ترین تفاوت‌های کاربردی است.

بوشن:
دو بخش را مستقیم به یکدیگر متصل می‌کند.

مهره ماسوره:
دو بخش را متصل می‌کند ولی هم‌زمان امکان جداسازی آسان اتصال را نیز فراهم می‌کند.

بنابراین اگر یک بخش از سیستم در آینده نیاز به تعمیر یا تعویض دارد، Union می‌تواند مزیت داشته باشد.

اما اگر خط قرار نیست مرتب باز شود، Coupling ساختار ساده‌تر و اقتصادی‌تری دارد.

تفاوت مهره ماسوره و مغزی

مغزی یا Nipple نیز یکی از اتصالات رایج سیستم‌های رزوه‌ای است، اما کاربرد متفاوتی دارد.

Nipple معمولاً دارای Male Thread در دو سمت است و دو قطعه دارای Female Thread را به یکدیگر متصل می‌کند.

در مقابل Coupling معمولاً Female × Female است.

Union نیز یک ساختار چندبخشی قابل بازشدن ایجاد می‌کند.

به زبان ساده:

Nipple: Male × Male

Coupling: Female × Female

Union: اتصال قابل جداسازی

در محصولات تجهیز فولاد می‌توانید مغزی 1/2 اینچ دنده استیل را نیز بررسی کنید.

تفاوت Union با فلنج

Union و Flange هر دو می‌توانند یک اتصال قابل بازشدن ایجاد کنند، اما برای محدوده کاربرد یکسانی طراحی نشده‌اند.

Union

معمولاً در خطوط کوچک‌تر و طراحی‌های Threaded یا Socket-Weld استفاده می‌شود.

Flange

در دامنه بسیار گسترده‌تری از سایز، فشار و تجهیزات صنعتی استفاده می‌شود و اتصال با Bolting و Gasket شکل می‌گیرد.

در سایزهای کوچک و برخی سرویس‌ها Union می‌تواند اتصال جمع‌وجورتری فراهم کند؛ در حالی که برای خطوط بزرگ صنعتی Flange بسیار متداول‌تر است.

برای آشنایی بیشتر می‌توانید مقاله فلنج چیست؟ انواع، کاربرد و راهنمای انتخاب را مطالعه کنید.

اتصالات دنده‌ای یا Threaded

Union و Coupling هر دو می‌توانند در طراحی Threaded تولید شوند.

در اتصال رزوه‌ای، سازگاری دو قطعه فقط با یکسان بودن سایز اسمی تضمین نمی‌شود.

باید نوع Thread نیز مشخص باشد.

در بازار ممکن است با مواردی مانند:

• NPT
• BSPT
• BSPP

مواجه شوید.

این رزوه‌ها از نظر هندسه و روش آب‌بندی یکسان نیستند و نباید بدون بررسی جایگزین یکدیگر شوند.

بنابراین هنگام سفارش مهره ماسوره یا Coupling باید نوع رزوه واقعی محصول مشخص شود.

آیا NPT و BSP قابل اتصال به یکدیگر هستند؟

به‌صورت مهندسی نباید صرفاً به دلیل شباهت سایز آن‌ها را سازگار فرض کرد.

NPT و BSP از نظر:

• زاویه Thread
• Pitch
• فرم رزوه
• روش Seal

می‌توانند تفاوت داشته باشند.

در برخی سایزها ممکن است دو قطعه ظاهراً روی یکدیگر بسته شوند، اما این موضوع تضمین‌کننده اتصال استاندارد و ایمن نیست.

نوع Thread باید در RFQ مشخص شود.

اتصالات Socket-Weld

Coupling و بعضی انواع Union می‌توانند با اتصال Socket-Weld نیز تولید شوند.

در Socket-Weld، انتهای Pipe داخل حفره اتصال قرار می‌گیرد و سپس از بیرون جوش داده می‌شود.

این نوع اتصال در خطوط کوچک صنعتی و شرایطی که Piping Class استفاده از Socket-Weld را الزام کرده باشد کاربرد دارد.

روش نصب و Class محصول باید با طراحی خط هماهنگ باشد.

استاندارد ASME B16.11

ASME B16.11 یکی از استانداردهای اصلی اتصالات Forged از نوع Socket-Welding و Threaded است.

این استاندارد موضوعاتی مانند:

• Ratings
• Dimensions
• Tolerances
• Marking
• Material Requirements

را برای Fittingهای تحت دامنه خود پوشش می‌دهد.

برای Threaded Forged Fittings کلاس‌های:

• 2000
• 3000
• 6000

و برای Socket-Weld Fittings کلاس‌های:

• 3000
• 6000
• 9000

در این استاندارد تعریف شده‌اند.

اما نباید صرفاً از روی نام یک Coupling یا Union در سایت نتیجه گرفت که محصول الزاماً مطابق ASME B16.11 است. Marking یا Certificate محصول باید این موضوع را تأیید کند.

آیا همه Unionها در ASME B16.11 هستند؟

خیر.

Union می‌تواند از متریال و ساختارهای مختلف ساخته شود و استاندارد آن به طراحی واقعی محصول بستگی دارد.

برای مثال استاندارد ASME B16.39 به Malleable Iron Threaded Pipe Unions مربوط است و دامنه متفاوتی دارد.

بنابراین نمی‌توان یک استاندارد را به همه Unionهای استنلس استیل، فولادی یا برنجی تعمیم داد.

در مورد محصول مهره ماسوره 1/2 اینچ دنده استیل نیز Grade، Rating و استاندارد باید براساس مدل واقعی کالا تأیید شوند.

مهره ماسوره استیل

Stainless Steel Union در پروژه‌هایی استفاده می‌شود که علاوه بر نیاز به اتصال قابل جداسازی، استفاده از Stainless Steel در Specification سیستم تعیین شده باشد.

اما عبارت «مهره ماسوره استیل» مشخص نمی‌کند محصول:

• 304 است یا 316
• Forged است یا Cast
• چه Class یا Rating دارد
• از چه نوع Thread استفاده می‌کند
• چه نوع Seat یا Seal دارد

بنابراین تمام این مشخصات باید جداگانه بررسی شوند.

استیل 304 یا 316؟

در اتصالات Stainless Steel، گریدهای 304 و 316 کاربرد زیادی دارند.

316 به دلیل وجود مولیبدن، در بسیاری از محیط‌های حاوی کلراید مقاومت خوردگی بیشتری نسبت به 304 دارد.

اما این موضوع به معنی مناسب بودن 316 برای تمام محیط‌ها نیست.

انتخاب Grade باید براساس:

• نوع سیال
• دما
• کلراید
• محیط نصب
• خوردگی
• Specification پروژه

انجام شود.

برای بررسی دقیق این موضوع می‌توانید مقاله تفاوت لوله استیل 304 و 316 را نیز مطالعه کنید.

مهره ماسوره برای بخار

Threaded یا Stainless Steel بودن یک Union به‌تنهایی برای Steam Service کافی نیست.

برای استفاده در بخار باید مواردی مانند:

• Pressure Rating
• Design Temperature
• Material Grade
• Thread
• Seat
• Gasket
• Method of Sealing

بررسی شوند.

بنابراین عبارت عمومی «مهره ماسوره مناسب بخار» فقط زمانی باید برای یک محصول استفاده شود که Datasheet سازنده چنین کاربردی را تأیید کند.

Union در صنایع غذایی و دارویی

Stainless Steel بودن یک Union نیز به‌تنهایی آن را برای Food یا Pharmaceutical Service مناسب نمی‌کند.

در خطوط بهداشتی ممکن است موارد دیگری اهمیت داشته باشند:

• طراحی بدون Dead Leg
• Surface Finish
• قابلیت CIP/SIP
• Gasket Material
• Cleanability
• Hygienic Standard

در این کاربردها معمولاً از طراحی‌های Sanitary Union یا اتصال‌های بهداشتی خاص استفاده می‌شود که با Union رزوه‌ای صنعتی معمولی تفاوت دارند.

انواع آب‌بندی در Union

Union می‌تواند بسته به طراحی سازنده از روش‌های مختلفی برای آب‌بندی بخش مرکزی استفاده کند.

برای مثال:

• Metal-to-Metal
• Flat Gasket
• Conical Seat
• O-Ring
• PTFE Seal

ممکن است در طراحی‌های مختلف دیده شوند.

این ویژگی اهمیت زیادی دارد، زیرا نوع Seal می‌تواند محدوده:

• فشار
• دما
• سیال

را محدود کند.

بنابراین نباید نوع آب‌بندی یک Union را بدون اطلاعات محصول حدس زد.

Pressure Rating در Coupling و Union

مقاومت فشار اتصال فقط به جنس بدنه وابسته نیست.

عواملی مانند:

• متریال
• ضخامت بدنه
• نوع Thread
• Class
• طراحی Seat
• دما
• استاندارد

در Rating واقعی محصول مؤثر هستند.

برای خرید صنعتی، عباراتی مانند «فشارقوی» بدون ذکر Class یا Pressure Rating دقیق کافی نیستند.

Class 3000 Coupling چیست؟

در Forged Socket-Weld و Threaded Fittings می‌توان با کلاس‌هایی مانند Class 3000 مواجه شد.

اما Class 3000 به این معنی نیست که اتصال در تمام دماها دقیقاً برای 3000 psi طراحی شده است.

Rating باید براساس استاندارد، Schedule لوله مرتبط و شرایط Design بررسی شود.

بنابراین در RFQ بهتر است عبارت کامل‌تری مانند:

Forged Coupling, Class 3000, Threaded

در صورت تطابق با Specification پروژه درج شود.

چه زمانی Union انتخاب کنیم؟

Union زمانی منطقی است که قابلیت بازکردن اتصال یک نیاز واقعی باشد.

برای مثال:

• دو طرف خط ثابت هستند.
• تجهیز باید گاهی جدا شود.
• نمی‌خواهیم برای سرویس کل Pipe را بچرخانیم.
• فضای نصب اجازه دمونتاژ پیچیده را نمی‌دهد.
• تعمیر و نگهداری دوره‌ای پیش‌بینی شده است.

چه زمانی Coupling انتخاب کنیم؟

Coupling گزینه مناسب‌تری برای بررسی است اگر:

• فقط اتصال مستقیم دو بخش مورد نیاز است.
• بازکردن دوره‌ای اتصال ضرورت ندارد.
• طراحی ساده‌تر ترجیح داده می‌شود.
• هزینه و ابعاد کمتر اهمیت دارند.
• Piping Specification استفاده از Coupling را مشخص کرده است.

اشتباهات رایج در انتخاب مهره ماسوره و Coupling

انتخاب فقط براساس سایز

1/2 اینچ بودن دو قطعه به معنی سازگاری کامل آن‌ها نیست.

Thread Type نیز باید یکسان باشد.

فرض‌کردن 304 و 316

نباید هر Stainless Steel Fitting را بدون مدرک 304 یا 316 معرفی کرد.

استفاده از عبارت فشارقوی بدون Rating

فشار کاری باید عدد یا Class معتبر داشته باشد.

اشتباه گرفتن Union و Coupling

Coupling ساده امکان جداسازی مشابه Union را فراهم نمی‌کند.

نادیده گرفتن Seal

در Union نوع Seat یا Gasket می‌تواند عامل مهمی در سازگاری با سیال و دما باشد.

قیمت مهره ماسوره و Coupling

قیمت این اتصالات تحت تأثیر عوامل مختلف قرار دارد:

• سایز
• متریال
• Grade
• نوع Connection
• Thread Type
• Class
• برند
• Forged یا Cast بودن
• نوع Seal در Union
• استاندارد
• کشور سازنده
• تعداد سفارش

در شرایط مشابه، Union معمولاً به دلیل ساختار چندبخشی پیچیده‌تر از Coupling ساده است؛ اما نمی‌توان بدون مقایسه مشخصات واقعی درباره اختلاف قیمت عدد ثابتی اعلام کرد.

هنگام خرید Union چه اطلاعاتی لازم است؟

برای استعلام بهتر است اطلاعات زیر مشخص شوند:

Product: Union
Size: NPS
Material: Carbon Steel / Stainless Steel
Grade: در صورت نیاز
Connection: Threaded / Socket-Weld
Thread: NPT / BSPT / BSPP در مدل رزوه‌ای
Class / Rating: مقدار مورد نیاز
Seal / Seat: در صورت اهمیت پروژه
Standard: استاندارد مورد نیاز
Quantity: تعداد

هنگام خرید Coupling چه اطلاعاتی لازم است؟

برای Coupling نیز بهتر است این موارد مشخص شوند:

Product: Full Coupling / Half Coupling / Reducing Coupling
Size: سایز
Material: متریال
Grade: Grade
Connection: Threaded / Socket-Weld
Thread Type: در مدل رزوه‌ای
Class: در Forged Fitting
Standard: استاندارد
Quantity: تعداد

خرید مهره ماسوره و Coupling از تجهیز فولاد

برای مشاهده محصولات Stainless Steel Threaded می‌توانید به دسته اتصالات دنده‌ای استیل مراجعه کنید.

در این دسته محصولاتی مانند مهره ماسوره 1/2 اینچ دنده استیل و بوشن 1/2 اینچ دنده استیل قابل بررسی هستند.

اگر برای پروژه به Fittingهای دیگری مانند Nipple، Reducer یا Tee نیاز دارید، دسته اصلی اتصالات صنعتی مسیر کامل‌تری برای مشاهده محصولات است.

همچنین مقاله انواع اتصالات لوله براساس کاربرد برای مقایسه عملکرد زانو، Tee، Reducer، Cap، Coupling و سایر Fittingها قابل استفاده است.

سوالات متداول درباره مهره ماسوره و کوپلینگ

تفاوت اصلی Union و Coupling چیست؟

Union امکان جداسازی دو سمت اتصال را بدون چرخاندن کامل لوله فراهم می‌کند، در حالی که Coupling یک اتصال مستقیم ساده‌تر بین دو بخش ایجاد می‌کند.

آیا بوشن همان Coupling است؟

در بسیاری از کاربردهای بازار ایران، بوشن رزوه‌ای معادل Threaded Coupling در نظر گرفته می‌شود.

مهره ماسوره چه زمانی استفاده می‌شود؟

در نقاطی که نیاز به تعمیر، تعویض یا جداسازی دوره‌ای تجهیز یا بخش خط وجود دارد، Union می‌تواند گزینه مناسبی باشد.

Full Coupling و Half Coupling چه تفاوتی دارند؟

Full Coupling اتصال کامل‌تری برای دو سمت دارد، در حالی که Half Coupling کوتاه‌تر است و اغلب برای کاربردهایی مانند ایجاد اتصال روی یک Pipe یا تجهیز بررسی می‌شود.

تفاوت Coupling و Nipple چیست؟

Coupling معمولاً Female Thread دارد، اما Nipple معمولاً Male Thread در دو سمت دارد.

NPT و BSP قابل جایگزینی هستند؟

نباید بدون بررسی چنین فرضی کرد. هندسه و Pitch این Threadها متفاوت است و باید نوع واقعی رزوه هر دو قطعه مشخص باشد.

ASME B16.11 مربوط به چه اتصالاتی است؟

این استاندارد Forged Fittings از نوع Socket-Welding و Threaded را پوشش می‌دهد.

آیا هر مهره ماسوره استیل ASME B16.11 است؟

خیر. استاندارد واقعی محصول باید از Marking، Datasheet یا Certificate تأیید شود.

برای خرید مهره ماسوره چه مشخصاتی لازم است؟

سایز، متریال، Grade، نوع اتصال، نوع رزوه، Pressure Rating، نوع Seal در صورت اهمیت و تعداد از مشخصات اصلی هستند.
