اتصالات استیل

انواع اتصالات استیل

محصولات Stainless Steel Fitting را می‌توان از دو جهت اصلی دسته‌بندی کرد: نوع قطعه و روش اتصال.

از نظر نوع قطعه، زانو برای تغییر مسیر، سه‌راهی برای ایجاد Branch، تبدیل برای تغییر سایز، Cap برای بستن انتهای خط و بوشن، مغزی، سردنده و مهره‌ماسوره برای ساخت اتصالات مختلف استفاده می‌شوند.

از نظر روش اتصال نیز سه گروه اصلی موجود در تجهیز فولاد عبارت‌اند از:

• Butt Weld Fittings
• Threaded Fittings
• Forged / High-Pressure Fittings

هیچ‌کدام از این سه گروه به‌صورت مطلق «بهتر» نیستند. نوع مناسب باید مطابق Piping Specification پروژه انتخاب شود.

اتصالات جوشی استیل

در اتصالات جوشی استیل، fitting از طریق Butt Welding به لوله یا اتصال مجاور متصل می‌شود.

این خانواده شامل محصولاتی مانند:

• زانو
• سه‌راهی
• تبدیل
• کپ

است.

برای نمونه، زانو 1/2 اینچ جوشی استیل، سه‌راهی 1/2 اینچ جوشی استیل و تبدیل 1/2 اینچ جوشی استیل از محصولات موجود سایت هستند.

در خرید Butt Weld Fitting، فقط سایز اسمی کافی نیست. Grade، Schedule یا Wall Thickness، ابعاد و Standard نیز باید با لوله و Line Specification تطابق داشته باشند.

جوشی بودن اتصال نیز به‌تنهایی به معنی مناسب‌بودن آن برای هر فشار یا دمای بالایی نیست.

اتصالات دنده‌ای استیل

اتصالات دنده‌ای استیل با Thread به اجزای خط متصل می‌شوند.

این گروه در تجهیز فولاد شامل محصولاتی مانند:

• زانو دنده‌ای
• سه‌راهی دنده‌ای
• بوشن
• مغزی
• سردنده
• تبدیل
• مهره‌ماسوره

است.

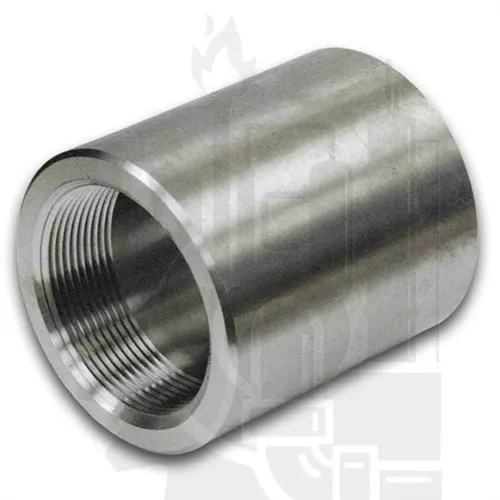

برای مثال بوشن دنده‌ای استیل و سه‌راهی 1/2 اینچ دنده‌ای استیل در این خانواده قرار دارند.

یکی از مهم‌ترین مشخصات در Threaded Fitting، نوع رزوه است.

NPT، BSPT و BSPP یکسان نیستند و صرف یکسان‌بودن سایز اسمی، سازگاری اتصال را تضمین نمی‌کند.

بنابراین در استعلام مدل دنده‌ای بهتر است Size، Grade و Thread Standard مشخص شوند.

اتصالات فشارقوی استیل

اتصالات فشارقوی استیل شامل خانواده‌ای از Forged Fittingها و Branch Outlet Fittingها است.

محصولات فعلی این گروه شامل مواردی مانند:

• زانو فشارقوی
• سه‌راهی فشارقوی
• Sockolet
• Threadolet
• Weldolet

هستند.

برای نمونه ساکولت استیل و تردولت استیل در این خوشه قرار دارند.

عبارت «فشارقوی» به‌تنهایی Class واقعی محصول را مشخص نمی‌کند. Class، Connection، Grade و Standard هر SKU باید از Marking، Datasheet یا مدارک کالا تأیید شوند.

بنابراین نباید همه محصولات این دسته را بدون مدرک Class 3000 یا 6000 معرفی کرد.

تفاوت اتصالات جوشی، دنده‌ای و فشارقوی استیل

این مقایسه جایگزین Specification پروژه نیست.

برای مثال نمی‌توان گفت اتصال جوشی همیشه Pressure Rating بیشتری از اتصال دنده‌ای دارد؛ Rating واقعی به استاندارد، متریال، ابعاد و طراحی هر سیستم وابسته است.

زانو استیل

زانو یا Elbow برای تغییر جهت مسیر لوله استفاده می‌شود.

در صفحه زانو استیل می‌توانید مدل‌های موجود این خانواده را بررسی کنید.

زانوها می‌توانند از نظر زاویه، Radius، نوع اتصال، Schedule و Grade متفاوت باشند. در مدل Butt Weld، مشخصاتی مانند 45 یا 90 درجه و LR یا SR بودن ممکن است اهمیت داشته باشند، ولی این موارد باید برای SKU واقعی تأیید شوند.

سه راهی استیل

Tee برای ایجاد انشعاب از Run اصلی استفاده می‌شود.

در دسته سه‌راهی استیل مدل‌های جوشی، دنده‌ای و فشارقوی موجود هستند.

سه‌راهی‌ها می‌توانند Equal یا Reducing باشند. در مدل Reducing، اندازه Branch با Run متفاوت است.

در سفارش پروژه‌ای بهتر است سایز Run و Branch جداگانه مشخص شوند.

تبدیل استیل

Reducer برای اتصال خطوط با قطر متفاوت استفاده می‌شود.

در خانواده Butt Weld، Concentric و Eccentric Reducer دو طراحی شناخته‌شده هستند؛ اما نوع واقعی هر SKU باید از اطلاعات محصول مشخص شود.

در زمان خرید تبدیل استیل، سایز ورودی و خروجی، Grade، Schedule و نوع Reducer در صورت اهمیت پروژه باید اعلام شوند.

اتصالات استیل 304 یا 316؟

304 و 316 از Gradeهای رایج Stainless Steel هستند، اما انتخاب میان آن‌ها نباید فقط با یک جدول «خوب و عالی» انجام شود.

وجود مولیبدن در 316 باعث می‌شود این Grade در بسیاری از محیط‌های دارای Chloride نسبت به 304 مقاومت بیشتری داشته باشد.

با این حال از این موضوع نباید نتیجه گرفت:

316 برای تمام محیط‌های دریایی مناسب است

یا:

316 در برابر همه مواد شیمیایی مقاوم است.

مقاومت خوردگی به مواردی مانند:

• نوع سیال
• غلظت
• Chloride
• Temperature
• pH
• شرایط سطح
• هندسه Crevice
• Cleaning Chemicals

وابسته است.

در شرایط شدید ممکن است حتی 316 نیز کافی نباشد.

بنابراین اگر Grade برای پروژه اهمیت دارد، بهتر است دقیقاً مطابق Material Specification انتخاب شود.

304L و 316L

حرف L در Gradeهایی مانند 304L و 316L به Carbon پایین‌تر اشاره دارد.

این ویژگی می‌تواند در برخی شرایط ساخت و Welding و در کنترل Sensitization اهمیت داشته باشد.

اما 304، 304L، 316 و 316L نباید بدون تأیید به‌عنوان گزینه‌های یک SKU نوشته شوند.

Grade واقعی محصول باید از Marking یا MTC مشخص شود.

Schedule چیست؟

Schedule یکی از مشخصات مهم Butt Weld Fittingها است و به Wall Thickness مربوط می‌شود.

در بازار Scheduleهای مختلفی وجود دارند، ولی هر اتصال یک Schedule مشخص دارد و نباید SCH10، SCH40 و SCH80 را هم‌زمان به یک محصول نسبت داد.

اگر پروژه Line Class دارد، Schedule موردنیاز باید مطابق همان سند انتخاب شود.

برای نمونه در سفارش یک زانو جوشی بهتر است به‌جای عبارت کلی:

زانو استیل 2 اینچ

مشخصاتی مانند Size، Grade، Schedule و زاویه موردنیاز نیز اعلام شوند.

Pressure Class در اتصالات Forged

در Forged Fittingها Classهای مشخصی بر اساس Standard وجود دارند.

برای اتصالات Threaded و Socket Weld نیز محدوده Class یکسان نیست.

نکته مهم این است که:

Class 3000 به معنی فشار کاری ثابت 3000 psi نیست.

Class یک Rating استاندارد است و ارتباط آن با سیستم پایپینگ باید طبق استاندارد، نوع Connection و Schedule لوله بررسی شود.

پس Class واقعی را باید به‌عنوان یکی از مشخصات محصول دانست، نه یک تبدیل مستقیم به Working Pressure.

ASME B16.9 برای اتصالات جوشی

ASME B16.9 یکی از استانداردهای اصلی Factory-Made Wrought Buttwelding Fittings است.

این استاندارد مواردی مانند:

• ابعاد
• تلرانس‌ها
• Rating
• Testing
• Marking

را برای fittingهای تحت پوشش تعریف می‌کند.

اما صرفاً Butt Weld و Stainless Steel بودن یک محصول ثابت نمی‌کند که همان SKU الزاماً مطابق ASME B16.9 ساخته شده است.

اگر B16.9 در پروژه الزام قراردادی دارد، Marking و مدارک همان محصول باید بررسی شوند.

ASME B16.11 برای اتصالات Forged

ASME B16.11 مربوط به Forged Fittingهای Socket-Welding و Threaded است.

در این استاندارد برای Threaded End Fittings کلاس‌های 2000، 3000 و 6000 و برای Socket-Weld Fittings کلاس‌های 3000، 6000 و 9000 تعریف شده‌اند.

این موضوع نشان می‌دهد چرا عبارت کلی «فشارقوی» برای سفارش کافی نیست؛ ابتدا باید Connection مشخص باشد و سپس Class مربوط به همان ساختار انتخاب شود.

ASTM A403 و ASTM A182

در پروژه‌های Stainless Steel ممکن است Material Specificationهایی مانند ASTM A403 یا ASTM A182 مطرح شوند.

A403 در خانواده Wrought Austenitic Stainless Steel Piping Fittings کاربرد دارد و A182 در خانواده Forged یا Rolled Alloy و Stainless Steel Piping Components مطرح است.

اما ارتباط این استانداردها با نوع محصول نباید باعث شود بدون مدرک آن‌ها را به همه کالاهای سایت نسبت دهیم.

اگر پروژه Material Specification مشخصی دارد، باید همان مشخصه در MTC و Marking کالا تأیید شود.

آیا اتصالات استیل برای صنایع غذایی و دارویی مناسب‌اند؟

Stainless Steel در تجهیزات غذایی و دارویی استفاده گسترده دارد، اما صرف 304 یا 316 بودن یک fitting صنعتی آن را به Hygienic Fitting تبدیل نمی‌کند.

در چنین پروژه‌هایی ممکن است مشخصاتی مانند:

• Surface Finish
• Internal Roughness
• Hygienic Geometry
• قابلیت Cleaning
• نوع Connection
• کیفیت Welding
• Documentation

نیز اهمیت داشته باشند.

بنابراین یک زانو یا سه‌راهی صنعتی استیل را نباید صرفاً بر اساس Grade برای Food یا Pharmaceutical Service تأیید کرد.

قیمت اتصالات استیل

قیمت Stainless Steel Fittings تحت تأثیر عوامل مختلفی قرار دارد:

• نوع fitting
• سایز
• Grade
• روش اتصال
• Schedule
• Pressure Class
• وزن
• استاندارد
• برند یا سازنده
• MTC و Certificates
• تعداد سفارش
• شرایط بازار Stainless Steel

به همین دلیل یک زانو دنده‌ای، زانو Butt Weld و زانو Forged با سایز اسمی مشابه الزاماً قابل مقایسه مستقیم نیستند.

ابتدا Specification محصولات باید یکسان یا قابل مقایسه شود و سپس قیمت بررسی شود.

قیمت روز نیز بهتر است مستقیماً توسط سیستم فروشگاه نمایش داده شود و در متن دسته عدد ثابت قرار نگیرد.

راهنمای خرید اتصالات استیل

برای استعلام دقیق، بهتر است این اطلاعات را مشخص کنید:

نوع fitting + نوع اتصال + سایز + Grade + Schedule یا Class + Standard + تعداد

در Threaded Fittingها نوع Thread نیز باید مشخص شود.

در Tee و Reducer باید اندازه‌های ورودی و خروجی یا Run و Branch اعلام شوند.

برای پروژه‌های مهندسی، ارسال MTO، Piping Class یا Material Specification بهترین روش برای کاهش خطای انتخاب کالا است.

سوالات متداول اتصالات استیل

اتصالات استیل 304 بهتر است یا 316؟

316 در بسیاری از محیط‌های کلریدی مقاومت بیشتری دارد، اما هیچ‌کدام برای همه سرویس‌ها بهتر نیستند. شرایط خوردگی و Specification پروژه باید بررسی شود.

اتصالات جوشی بهتر هستند یا دنده‌ای؟

انتخاب به طراحی خط بستگی دارد. Butt Weld و Threaded دو روش اتصال متفاوت هستند و یکی به‌صورت مطلق بهتر از دیگری نیست.

Class 3000 یعنی 3000 psi؟

خیر. Class یک Rating استاندارد است و نباید مستقیم به Working Pressure ثابت تبدیل شود.

برای اتصالات Butt Weld چه مشخصاتی لازم است؟

معمولاً نوع fitting، سایز، Grade، Schedule، Standard و تعداد باید مشخص شوند.

آیا هر اتصال استیل 316 برای صنایع غذایی مناسب است؟

خیر. Grade فقط یکی از معیارهاست و طراحی بهداشتی، Surface Finish، Cleaning و سایر الزامات نیز ممکن است لازم باشند.

خرید اتصالات استیل از تجهیز فولاد

برای خرید یا استعلام قیمت اتصالات استیل، ابتدا روش اتصال موردنیاز را مشخص کنید.

برای سیستم‌های Butt Weld وارد اتصالات جوشی استیل شوید؛ برای fittingهای رزوه‌ای محصولات اتصالات دنده‌ای استیل را بررسی کنید و برای Forged و Branch Fittingها به اتصالات فشارقوی استیل مراجعه کنید.

همچنین برای انتخاب بر اساس نوع قطعه می‌توانید مستقیماً وارد دسته زانو استیل یا سه‌راهی استیل شوید.

در استعلام پروژه‌ای، نوع fitting، سایز، Grade، Schedule یا Class، Connection، Standard و تعداد را اعلام کنید تا انتخاب محصول بر اساس مشخصات واقعی سیستم انجام شود.
