شیر پروانه ای استیل

شیر پروانه‌ای استیل چیست؟

شیر پروانه‌ای از یک دیسک چرخان در داخل مسیر جریان استفاده می‌کند. با چرخش شفت، دیسک تغییر موقعیت می‌دهد و سطح عبور سیال کم یا زیاد می‌شود.

در حالت بسته، دیسک در موقعیتی قرار می‌گیرد که مسیر جریان را مسدود می‌کند و در حالت باز، دیسک تقریباً در راستای جریان قرار می‌گیرد.

از آنجا که حرکت اصلی شیر تقریباً با یک چرخش ۹۰ درجه انجام می‌شود، Butterfly Valve در گروه شیرهای Quarter-Turn یا ربع‌گرد قرار می‌گیرد.

اجزای اصلی این شیر معمولاً شامل موارد زیر هستند:

• Body یا بدنه
• Disc یا دیسک
• Stem/Shaft یا شفت
• Seat یا نشیمنگاه
• Seal و Packing
• Lever، Gearbox یا Actuator

در شیر پروانه‌ای استیل ممکن است همه یا فقط بخشی از این قطعات از Stainless Steel ساخته شده باشند.

راهنمای خرید شیر پروانه‌ای استیل

برای خرید یک Stainless Steel Butterfly Valve مناسب بهتر است ابتدا مشخصات واقعی خط مشخص شود.

مهم‌ترین اطلاعات مورد نیاز عبارت‌اند از:

• سایز شیر
• نوع اتصال
• متریال بدنه
• متریال دیسک
• گرید استنلس استیل
• جنس Stem
• جنس Seat
• Pressure Rating
• دمای کاری
• نوع سیال
• نوع عملگر
• استاندارد مورد نیاز پروژه
• تعداد سفارش

برای مثال عبارت «شیر پروانه‌ای استیل 4 اینچ» برای یک سفارش صنعتی کامل نیست. ممکن است دو شیر با همین سایز از نظر Body Material، Disc Material، Seat، فشار و نوع اتصال کاملاً متفاوت باشند.

اگر Valve Data Sheet، MTO یا RFQ پروژه در اختیار دارید، بهتر است استعلام براساس همان مدارک انجام شود.

تفاوت شیر پروانه‌ای تمام استیل و دیسک استیل

این یکی از مهم‌ترین نکاتی است که هنگام خرید باید به آن توجه کرد.

عبارت تمام استیل با دیسک استیل یکسان نیست.

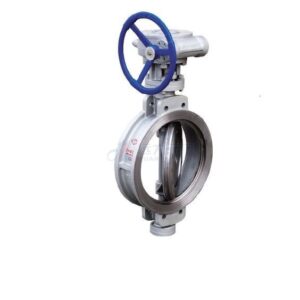

شیر پروانه‌ای تمام استیل

در محصولی که با عنوان تمام استیل عرضه می‌شود، انتظار می‌رود بخش‌های اصلی بیشتری از شیر از Stainless Steel ساخته شده باشند؛ اما تعداد و جنس دقیق قطعات باید از مشخصات همان محصول بررسی شود.

برای مشاهده محصول موجود می‌توانید وارد صفحه شیر پروانه‌ای تمام استیل شوید.

شیر پروانه‌ای دیسک استیل

در مدل دیسک استیل، Stainless Steel بودن دیسک مشخص شده است، اما از این عنوان نمی‌توان نتیجه گرفت که بدنه و تمام اجزای دیگر نیز از استنلس استیل هستند.

محصول شیر پروانه‌ای دیسک استیل نمونه همین گروه در تجهیز فولاد است.

بنابراین هنگام مقایسه این دو محصول بهتر است جدول متریال اجزا شامل Body، Disc، Stem و Seat بررسی شود.

شیر پروانه‌ای استیل 304 یا 316؟

گریدهای 304 و 316 از Stainless Steelهای پرکاربرد هستند، اما شرایط استفاده آن‌ها یکسان نیست.

انتخاب گرید باید براساس شرایط واقعی پروژه انجام شود؛ از جمله:

• نوع سیال
• میزان خورندگی
• ترکیب شیمیایی محیط
• دما
• فشار
• شرایط محیط نصب
• الزامات Specification

در برخی محیط‌های خورنده‌تر ممکن است گرید 316 در Specification پروژه تعیین شود، اما این موضوع به معنی مناسب‌بودن 316 برای همه سرویس‌ها یا نامناسب‌بودن 304 نیست.

اگر گرید متریال برای پروژه اهمیت دارد، عبارت عمومی «استیل» کافی نیست و Grade باید صریحاً در دیتاشیت یا سفارش ذکر شود.

انواع شیر پروانه‌ای استیل از نظر اتصال

Butterfly Valveها از نظر نحوه نصب در خط نیز طراحی‌های متفاوتی دارند.

شیر پروانه‌ای استیل ویفری

در مدل Wafer شیر بین دو فلنج خط قرار می‌گیرد و پیچ‌های فلنج مجموعه را در موقعیت مناسب نگه می‌دارند.

طراحی ویفری معمولاً جمع‌وجور است و در بسیاری از سیستم‌های پایپینگ مورد استفاده قرار می‌گیرد.

بااین‌حال، هنگام انتخاب باید مواردی مانند:

• استاندارد فلنج
• سایز
• Face-to-Face
• فشار و دما
• فضای حرکت دیسک

بررسی شوند.

شیر پروانه‌ای استیل لاگ

در مدل Lug نقاط اتصال در اطراف بدنه وجود دارند.

ساختار لاگ در بعضی طراحی‌های خط می‌تواند امکان نصب و جداسازی متفاوتی نسبت به نوع ویفری ایجاد کند.

قابلیت استفاده یک مدل خاص در End-of-Line Service یا سایر شرایط خاص باید از دیتاشیت سازنده تأیید شود.

شیر پروانه‌ای استیل فلنجی

در مدل Flanged، بدنه شیر دارای اتصال فلنجی است.

در این گروه باید استاندارد فلنج، Pressure Class، ابعاد و مشخصات خط با شیر تطبیق داده شوند.

اهمیت جنس Seat در شیر پروانه‌ای استیل

حتی اگر بدنه و دیسک شیر از Stainless Steel باشند، انتخاب Seat همچنان یکی از عوامل تعیین‌کننده عملکرد شیر است.

در طراحی‌های مختلف Butterfly Valve می‌توان با Seatهایی از متریال‌های متفاوت روبه‌رو شد؛ برای مثال:

• EPDM
• NBR
• PTFE
• سایر الاستومرها
• Metal Seat در طراحی‌های مخصوص

هر متریال محدوده کاربرد خاص خود را دارد.

برای انتخاب باید مواردی مانند نوع سیال، دما، فشار و سازگاری شیمیایی بررسی شوند.

بنابراین خرید شیر صرفاً براساس عبارت «تمام استیل» بدون اطلاع از Seat می‌تواند باعث انتخاب اشتباه شود.

شیر پروانه‌ای استیل اهرمی

در سایزها و طراحی‌هایی که گشتاور مورد نیاز اجازه می‌دهد، می‌توان Butterfly Valve را با Lever یا اهرم دستی کنترل کرد.

مزیت این سیستم، ساختار ساده و سرعت بالای باز و بسته کردن شیر است.

با تغییر موقعیت اهرم، دیسک نیز در وضعیت متفاوتی قرار می‌گیرد.

اما مناسب بودن اهرم به سایز و Torque مورد نیاز همان شیر وابسته است.

شیر پروانه‌ای استیل گیربکسی

برای برخی سایزها یا سرویس‌هایی که حرکت شیر به گشتاور بیشتری نیاز دارد، استفاده از Gear Operator یا گیربکس رایج است.

گیربکس باعث می‌شود حرکت دیسک به‌صورت کنترل‌شده‌تر انجام شود و نیروی دستی مورد نیاز کاهش پیدا کند.

در انتخاب گیربکس باید Torque شیر و شرایط کاری بررسی شوند.

شیر پروانه‌ای استیل پنوماتیک

اگر شیر قرار است به‌صورت اتوماتیک باز و بسته شود، می‌توان از Pneumatic Actuator استفاده کرد.

این سیستم در خطوطی که هوای فشرده و سیستم کنترل وجود دارد قابل استفاده است.

برای انتخاب Actuator باید مواردی مانند:

• Torque مورد نیاز
• فشار هوای موجود
• Double Acting یا Spring Return
• زمان باز و بسته شدن
• وضعیت Fail Safe
• تعداد سیکل کاری

مشخص شوند.

شیر پروانه‌ای استیل برقی

Electric Actuator نیز یکی دیگر از روش‌های اتوماتیک‌کردن Butterfly Valve است.

عملگر برقی با دریافت فرمان، وضعیت شیر را تغییر می‌دهد و می‌تواند متناسب با سیستم کنترل پروژه انتخاب شود.

در سفارش این نوع مجموعه باید مشخصات الکتریکی، Torque و نوع کنترل نیز اعلام شوند.

شیر پروانه‌ای استیل Centric و Eccentric

موقعیت محور شفت نسبت به دیسک و Seat یکی دیگر از معیارهای دسته‌بندی Butterfly Valve است.

Centric

در طراحی هم‌مرکز، آرایش دیسک و محور به‌صورت ساده‌تری انجام می‌شود. این ساختار در بسیاری از Butterfly Valveهای دارای Seat نرم دیده می‌شود.

Double Offset و Triple Offset

در طراحی‌های Eccentric، محور نسبت به مرکز هندسی Seat یا دیسک جابه‌جا می‌شود.

این تغییر هندسی باعث می‌شود نحوه تماس بین دیسک و سطح آب‌بندی نسبت به طراحی ساده Centric متفاوت باشد.

انتخاب Centric، Double Offset یا Triple Offset باید براساس شرایط کاری و دیتاشیت محصول انجام شود.

مقاومت خوردگی شیر پروانه‌ای استیل

یکی از دلایل اصلی استفاده از Stainless Steel در تجهیزات پایپینگ، مقاومت خوردگی آن در شرایط مناسب است.

اما عبارت «ضدزنگ» نباید به این معنی برداشت شود که استنلس استیل در برابر همه سیالات و محیط‌ها بدون محدودیت مقاوم است.

عملکرد واقعی به عوامل متعددی بستگی دارد:

• Grade متریال
• نوع سیال
• غلظت مواد شیمیایی
• دما
• وجود کلراید
• سرعت جریان
• شرایط سطح
• نحوه نگهداری

بنابراین در سرویس‌های خورنده بهتر است متریال براساس Corrosion Data و Specification پروژه انتخاب شود.

کاربرد شیر پروانه‌ای استیل

بسته به طراحی و متریال واقعی، شیر پروانه‌ای استیل می‌تواند در سیستم‌های مختلف مورد بررسی قرار گیرد؛ از جمله:

• خطوط فرآیندی
• صنایع شیمیایی
• صنایع غذایی در صورت استفاده از طراحی مناسب
• سیستم‌های آب
• تأسیسات صنعتی
• صنایع نفت و گاز
• پتروشیمی
• سیستم‌های دارای سیالات خورنده متناسب با متریال
• خطوط تولید کارخانه‌ها

وجود نام یک صنعت در این فهرست به این معنی نیست که تمام Butterfly Valveهای استیل برای آن مناسب هستند.

برای مثال استفاده در صنایع غذایی یا سرویس شیمیایی ممکن است نیازمند الزامات خاصی برای Surface Finish، Seat، نوع اتصال یا گرید Stainless Steel باشد.

استاندارد API 609 در Butterfly Valve

API 609 یکی از استانداردهای شناخته‌شده مرتبط با شیرهای پروانه‌ای صنعتی است و طراحی‌هایی مانند Wafer، Lug و Double-Flanged را پوشش می‌دهد.

اما وجود این استاندارد در راهنمای خرید به معنی API 609 بودن تمام محصولات این دسته نیست.

در پروژه‌ای که انطباق با استاندارد مشخصی الزام شده است، باید Certificate، Datasheet یا اطلاعات سازنده همان محصول بررسی شود.

استانداردهای فلنج، تست، Face-to-Face و سایر الزامات پروژه نیز ممکن است به‌صورت جداگانه تعیین شده باشند.

مزایای شیر پروانه‌ای استیل

اگر این نوع شیر متناسب با شرایط خط انتخاب شود، می‌تواند مزایایی مانند موارد زیر داشته باشد:

• عملکرد ربع‌گرد
• باز و بسته شدن سریع
• ساختار نسبتاً جمع‌وجور
• امکان استفاده از Stainless Steel در اجزای مختلف
• قابلیت استفاده از عملگر دستی یا اتوماتیک
• تنوع در نوع اتصال
• امکان استفاده در سرویس‌های مختلف متناسب با طراحی
• دسترسی به مدل‌های تمام استیل و دیسک استیل

این ویژگی‌ها باید همراه با محدودیت‌های متریال، Seat و شرایط کاری بررسی شوند.

قیمت شیر پروانه‌ای استیل به چه عواملی بستگی دارد؟

قیمت Stainless Steel Butterfly Valve به مشخصات فنی آن وابسته است.

مهم‌ترین عوامل عبارت‌اند از:

• سایز
• تمام استیل یا دیسک استیل بودن
• Grade متریال
• نوع اتصال
• جنس Seat
• Pressure Rating
• طراحی Centric یا Offset
• نوع عملگر
• برند
• استاندارد
• تعداد سفارش
• وضعیت موجودی و تأمین

به همین دلیل نمی‌توان قیمت دو Butterfly Valve را فقط براساس سایز مقایسه کرد.

برای نمونه، شیر پروانه‌ای تمام استیل و شیر پروانه‌ای دیسک استیل باید از نظر متریال تمام اجزا و سایر مشخصات فنی با یکدیگر مقایسه شوند.

هنگام استعلام قیمت چه اطلاعاتی ارسال کنیم؟

برای استعلام دقیق‌تر بهتر است درخواست شما شامل اطلاعات زیر باشد:

Product: Butterfly Valve
Size: سایز مورد نیاز
Body Material: متریال بدنه
Disc Material: متریال دیسک
Stainless Steel Grade: گرید مورد نیاز
Seat: جنس سیت
Connection: Wafer / Lug / Flanged
Pressure Rating: فشار یا کلاس مورد نیاز
Operating Temperature: دما
Fluid: نوع سیال
Operator: Lever / Gear / Pneumatic / Electric
Quantity: تعداد

اگر اطلاعات کامل در دسترس نیست، ارسال Valve Data Sheet، MTO یا RFQ می‌تواند فرآیند استعلام را دقیق‌تر کند.

خرید شیر پروانه‌ای استیل از تجهیز فولاد

در دسته شیر پروانه‌ای استیل تجهیز فولاد می‌توانید دو محصول فعلی این خانواده را بررسی کنید.

اگر به محصولی با ساختار استنلس استیل گسترده‌تر نیاز دارید، صفحه شیر پروانه‌ای تمام استیل را بررسی کنید.

اگر نیاز پروژه روی Stainless Steel بودن دیسک متمرکز است، محصول شیر پروانه‌ای دیسک استیل نیز قابل بررسی است.

برای مشاهده مدل‌های دیگر از نظر متریال و ساختار، به دسته اصلی شیر پروانه‌ای مراجعه کنید و برای مشاهده سایر خانواده‌های ولو، بخش شیرآلات صنعتی تجهیز فولاد در دسترس است.

برای استعلام پروژه‌ای، بهتر است سایز، متریال Body و Disc، Seat، نوع اتصال، Pressure Rating و نوع عملگر را اعلام کنید تا محصول بر اساس نیاز واقعی بررسی شود.

سوالات متداول درباره شیر پروانه‌ای استیل

تفاوت شیر پروانه‌ای تمام استیل و دیسک استیل چیست؟

در مدل دیسک استیل، Stainless Steel بودن دیسک مشخص است، در حالی که عنوان تمام استیل نشان‌دهنده استفاده گسترده‌تر از استنلس استیل در ساختار محصول است. متریال دقیق تمام اجزا باید از دیتاشیت همان محصول تأیید شود.

شیر پروانه‌ای استیل 304 بهتر است یا 316؟

انتخاب به شرایط سرویس بستگی دارد. نوع سیال، خوردگی، دما و Specification پروژه مشخص می‌کنند کدام Grade مناسب‌تر است.

شیر پروانه‌ای استیل برای سیالات خورنده مناسب است؟

ممکن است برای برخی سیالات خورنده مناسب باشد، اما این موضوع به Grade استیل، Seat، دما و ترکیب شیمیایی سیال وابسته است و باید به‌صورت موردی بررسی شود.

تفاوت شیر پروانه‌ای ویفری و لاگ چیست؟

تفاوت اصلی در طراحی بدنه و نحوه اتصال به فلنج‌های خط است. مدل Wafer بین فلنج‌ها نصب می‌شود، در حالی که مدل Lug دارای نقاط اتصال روی بدنه است.

قیمت شیر پروانه‌ای استیل چگونه تعیین می‌شود؟

سایز، گرید استیل، متریال بدنه و دیسک، Seat، نوع اتصال، Pressure Rating، عملگر، برند و تعداد سفارش از عوامل اصلی قیمت هستند.

برای خرید شیر پروانه‌ای استیل چه اطلاعاتی لازم است؟

سایز، نوع اتصال، Body Material، Disc Material، Grade، Seat، Pressure Rating، دما، سیال و نوع عملگر مهم‌ترین اطلاعات سفارش هستند.
