شیر سوزنی

شیر سوزنی چیست و چگونه کار می‌کند؟

در Needle Valve، Stem دارای بخش انتهایی باریک یا مخروطی است که با چرخاندن Handwheel به‌تدریج به Seat نزدیک یا از آن دور می‌شود. این حرکت باعث می‌شود سطح عبور سیال در مراحل کوچک‌تر تغییر کند.

این تفاوت باعث شده شیر سوزنی برای کاربردهایی که تنظیم تدریجی Flow اهمیت دارد، نسبت به بسیاری از شیرهای On/Off گزینه مناسب‌تری باشد.

با این حال، عبارت «کنترل دقیق» نباید به معنی دقت عددی تضمین‌شده برای همه Needle Valveها تفسیر شود. میزان کنترل واقعی به عواملی مانند:

• شکل Stem Tip
• قطر Orifice
• Cv
• تعداد دور Stem
• اختلاف فشار
• خواص سیال

وابسته است.

اگر مقدار دبی دقیق برای پروژه مهم است، باید Datasheet مدل واقعی بررسی شود.

آیا شیر سوزنی همان Globe Valve است؟

یکی از مهم‌ترین اصلاحات این دسته همین موضوع است.

در بازار فارسی گاهی نام‌های «شیر سوزنی» و «گلوب ولو» به جای یکدیگر استفاده می‌شوند، اما از نظر فنی Needle Valve و Globe Valve یکسان نیستند.

در Needle Valve، یک Tip باریک و مخروطی برای تغییر تدریجی سطح Orifice استفاده می‌شود. Globe Valve معمولاً دارای Disc یا Plug با طراحی متفاوت است و می‌تواند برای Throttling یا Isolation در ظرفیت‌های بالاتر طراحی شود.

بنابراین متن فعلی سایت که می‌گوید:

«شیر سوزنی یا گلوب ولو»

بهتر است اصلاح شود.

در این دسته، هر محصول باید بر اساس ساختار واقعی خودش Needle Valve یا Globe Valve نام‌گذاری شود و فقط شباهت مسیر جریان نباید باعث یکی‌گرفتن دو خانواده شود.

انواع شیر سوزنی بر اساس متریال

شیر سوزنی استیل

شیر سوزنی استیل در پروژه‌هایی بررسی می‌شود که Stainless Steel از نظر خوردگی و Material Specification موردنیاز باشد.

گریدهای مختلف مانند 304، 316 یا 316L ممکن است برای مدل‌های مختلف وجود داشته باشند، اما Stainless Steel بودن به‌تنهایی به معنی مناسب‌بودن شیر برای تمام مواد شیمیایی، محیط دریایی یا صنایع غذایی و دارویی نیست.

در انتخاب باید علاوه بر Body Material، متریال Stem، Needle، Seat، Packing و Seal نیز بررسی شوند.

در محصولات فعلی تجهیز فولاد می‌توانید شیر سوزنی فلنجدار استیل را برای اتصال فلنجی بررسی کنید.

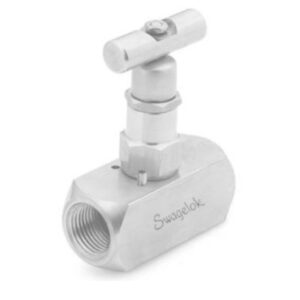

همچنین نیدل ولو استیل 316 کلاس 6000 محصول دیگری از این خانواده است که Rating و ساختار آن باید مستقل از سایر مدل‌های استیل بررسی شود.

شیر سوزنی فولادی یا کربن استیل

شیر سوزنی کربن استیل در سیستم‌هایی قابل بررسی است که Carbon Steel با Material Specification و شرایط خوردگی خط سازگار باشد.

در این خانواده، Classهایی مانند 800 در برخی محصولات سایت دیده می‌شوند؛ برای مثال شیر سوزنی 1 اینچ کلاس 800 کربن استیل و شیر سوزنی 2 اینچ کلاس 800 کربن استیل در تجهیز فولاد موجود هستند.

Carbon Steel بودن نیز Grade دقیق بدنه را مشخص نمی‌کند. اگر A105، A105N یا Grade دیگری برای پروژه الزام شده، باید Marking، MTC یا Datasheet همان محصول بررسی شود.

مقایسه شیر سوزنی استیل و فولادی

بنابراین عبارت ساده «استیل برای خوردگی و فولادی برای فشار بالا» معیار دقیقی برای انتخاب نیست. هر دو خانواده می‌توانند در Ratingهای مختلف تولید شوند.

نوع اتصال شیر سوزنی

Needle Valveها با Connectionهای متفاوت تولید می‌شوند. مدل واقعی می‌تواند:

Threaded: دارای اتصال رزوه‌ای باشد. در این حالت باید NPT، BSP یا استاندارد واقعی Thread مشخص شود.

Socket Weld: از اتصال جوشی Socket استفاده کند که باید با Piping Specification پروژه سازگار باشد.

Flanged: از اتصال فلنجی استفاده کند که سایز، Class، استاندارد و Facing آن باید با خط تطابق داشته باشند.

Tube Fitting: در بعضی Instrumentation Needle Valveها اتصال مستقیم تیوب نیز استفاده می‌شود.

در نتیجه عبارت فعلی سایت که اتصال فلنجی، رزوه‌ای یا ساکت را به‌صورت عمومی برای همه محصولات می‌نویسد بهتر است به شکل «بسته به مدل» بیان شود.

برای نمونه، محصول شیر سوزنی فلنجدار استیل مشخصاً اتصال فلنجی را در نام خود دارد؛ اما همین ویژگی نباید به تمام Needle Valveهای دسته تعمیم داده شود.

Class و فشار کاری شیر سوزنی

در بعضی محصولات Needle Valve ممکن است عبارت‌هایی مانند Class 800 یا Ratingهایی مثل 6000 psi دیده شوند.

این دو نوع نام‌گذاری را نباید بدون توجه به استاندارد با یکدیگر مخلوط کرد.

همچنین:

Class 800 به معنی فشار کاری ثابت 800 psi نیست.

Pressure Class باید همراه با متریال، دما و Rating Table همان Valve بررسی شود.

در مقابل، اگر سازنده یک Instrument Needle Valve را با Working Pressure عددی مشخص معرفی کرده باشد، همان Rating نیز فقط در محدوده دمایی، متریال و Connection تعریف‌شده توسط سازنده معتبر است.

به همین دلیل هنگام مقایسه نیدل ولو استیل 316 کلاس 6000 با یک Needle Valve فولادی Class 800 نباید فقط عددهای 6000 و 800 را کنار هم قرار داد.

Cv و Orifice چرا مهم هستند؟

سایز Connection به‌تنهایی ظرفیت جریان Needle Valve را مشخص نمی‌کند.

دو شیر با اتصال 1/2 اینچ ممکن است به دلیل تفاوت Orifice و Stem Design دارای Cvهای کاملاً متفاوت باشند.

اگر شیر برای Metering یا کنترل دبی مشخصی انتخاب می‌شود، بهتر است این اطلاعات بررسی شوند:

• Cv یا Kv
• Orifice Size
• Flow Curve
• Inlet Pressure
• Outlet Pressure
• دبی موردنیاز

هرچه پروژه به Fine Metering نزدیک‌تر باشد، این اطلاعات اهمیت بیشتری پیدا می‌کنند.

Needle Valve یا Ball Valve؟

Needle Valve و Ball Valve نقش یکسانی ندارند.

Needle Valve عمدتاً برای تنظیم تدریجی جریان انتخاب می‌شود، در حالی که شیر توپی یا Ball Valve معمولاً برای قطع و وصل سریع جریان مناسب‌تر است.

Ball Valve با حرکت Quarter Turn باز یا بسته می‌شود، اما Needle Valve معمولاً برای رفتن از حالت باز به بسته به چند دور Handwheel نیاز دارد.

اگر هدف پروژه فقط Isolation سریع باشد، Ball Valve می‌تواند گزینه‌ای برای بررسی باشد. اگر Fine Adjustment اهمیت دارد، Needle Valve معمولاً ساختار مناسب‌تری برای بررسی است.

کاربرد شیر سوزنی

Needle Valve در سیستم‌هایی مورد استفاده قرار می‌گیرد که کنترل یا محدودکردن جریان اهمیت دارد؛ از جمله برخی:

• Instrumentation Lines
• Sampling Systems
• Bypass Lines
• خطوط Metering
• مدارهای گاز یا مایع با دبی محدود
• سیستم‌های فرآیندی نیازمند تنظیم دستی جریان

اما نباید صرفاً نام صنایع نفت، گاز، پتروشیمی، بخار، غذایی یا دارویی را به‌عنوان تأیید کاربرد تمام مدل‌های این دسته نوشت.

برای هر پروژه باید Media، Material Compatibility، Pressure، Temperature، Connection و Leakage Requirement بررسی شوند.

شیر سوزنی برای چه سیالاتی مناسب است؟

پاسخ وابسته به مدل است.

نوع سیال باید با Body، Stem، Seat، Packing و Seal سازگار باشد.

برای مثال یک Stainless Steel Needle Valve ممکن است برای برخی محیط‌های خورنده مناسب باشد، اما Stainless Steel بودن به‌تنهایی Chemical Compatibility را تضمین نمی‌کند.

همین موضوع درباره Carbon Steel نیز صدق می‌کند.

در نتیجه بهتر است هنگام استعلام، نام دقیق سیال اعلام شود؛ نه فقط عبارت‌هایی مانند «آب»، «گاز» یا «مواد شیمیایی».

راهنمای خرید شیر سوزنی

برای انتخاب Needle Valve مناسب این اطلاعات را مشخص کنید:

• سایز یا Connection Size
• متریال و Grade بدنه
• نوع اتصال
• Pressure Rating یا Class
• فشار ورودی و خروجی
• دمای کاری
• نوع سیال
• Cv یا Orifice، در صورت اهمیت دبی
• Stem و Seat Material
• Packing
• تعداد موردنیاز
• برند یا سازنده، در صورت الزام
• MTC یا Certificate موردنیاز پروژه

اگر پروژه دارای Valve Datasheet، Instrument Datasheet یا Piping Specification است، ارسال همان سند بهترین راه برای کاهش خطا در انتخاب است.

قیمت شیر سوزنی چگونه تعیین می‌شود؟

قیمت Needle Valve فقط به سایز بستگی ندارد.

متریال بدنه، Pressure Rating، اتصال، Stem Design، Seat، Packing، Cv، برند، استاندارد، مدارک فنی و تعداد سفارش می‌توانند روی قیمت اثر بگذارند.

برای مثال قیمت یک شیر سوزنی 1 اینچ Class 800 کربن استیل را نباید صرفاً به دلیل مشابه‌بودن سایز با یک Stainless Steel Instrument Needle Valve مقایسه کرد.

ابتدا باید مشخصات فنی هم‌سطح شوند و بعد قیمت بررسی شود.

سوالات متداول شیر سوزنی

تفاوت شیر سوزنی و گلوب ولو چیست؟

Needle Valve از Tip باریک و مخروطی برای تنظیم سطح عبور استفاده می‌کند. Globe Valve ساختار Disc یا Plug متفاوتی دارد. این دو خانواده می‌توانند از نظر مسیر جریان شباهت داشته باشند، اما یک Valve واحد نیستند.

شیر سوزنی برای قطع و وصل جریان مناسب است؟

بعضی مدل‌ها Shutoff نیز انجام می‌دهند، اما کاربرد شاخص Needle Valve تنظیم و محدودکردن جریان است. برای On/Off سریع، خانواده دیگری مانند Ball Valve می‌تواند مناسب‌تر باشد.

شیر سوزنی استیل بهتر است یا فولادی؟

هیچ‌کدام به‌صورت مطلق بهتر نیستند. انتخاب به خوردگی، فشار، دما، سیال و Material Specification بستگی دارد.

Class 800 یعنی 800 psi؟

خیر. Class 800 یک Pressure Class است و فشار مجاز واقعی باید همراه متریال و دما بررسی شود.

برای استعلام قیمت چه اطلاعاتی لازم است؟

سایز، متریال، اتصال، Rating، سیال، فشار، دما، تعداد و در صورت اهمیت Cv یا Orifice را اعلام کنید.

خرید شیر سوزنی از تجهیز فولاد

برای خرید یا استعلام قیمت شیر سوزنی، ابتدا مشخص کنید پروژه به مدل استیل یا کربن استیل، چه سایز و چه نوع اتصالی نیاز دارد.

برای محیط‌هایی که Stainless Steel موردنیاز است می‌توانید شیر سوزنی استیل را بررسی کنید و برای خطوط مبتنی بر Carbon Steel وارد دسته شیر سوزنی فولادی شوید.

در سفارش پروژه‌ای، نوع سیال، فشار، دما، Connection، Cv و مدارک موردنیاز را نیز اعلام کنید تا مدل پیشنهادی بر اساس شرایط واقعی سیستم انتخاب شود.
