انواع اتصالات صنعتی موجود در تجهیز فولاد

در یک سیستم پایپینگ، هر fitting وظیفه مشخصی دارد. زانو برای تغییر جهت مسیر، سه‌راهی برای ایجاد Branch، تبدیل برای تغییر سایز و Cap برای مسدودکردن انتهای خط استفاده می‌شود. بوشن، مغزی، سردنده، مهره‌ماسوره و Outlet Fittingهایی مانند Sockolet و Threadolet نیز در ساختارهای مختلف مورد استفاده قرار می‌گیرند.

در نتیجه «اتصالات» یک محصول واحد نیست و هنگام استعلام باید نوع fitting دقیق مشخص شود.

برای شناخت کلی نقش هر قطعه می‌توانید مقاله انواع اتصالات Fittings لوله براساس کاربرد را نیز بررسی کنید.

اتصالات استیل

اتصالات استیل برای پروژه‌هایی بررسی می‌شوند که Material Specification خط از Stainless Steel استفاده می‌کند.

این خانواده می‌تواند شامل Gradeهای مختلفی مانند 304، 304L، 316 یا 316L باشد، اما صرف عبارت «اتصال استیل» Grade دقیق کالا را مشخص نمی‌کند.

در حال حاضر خوشه استیل تجهیز فولاد از نظر روش اتصال به سه بخش مهم تقسیم می‌شود:

اتصالات جوشی استیل، اتصالات دنده‌ای استیل و اتصالات فشارقوی استیل.

بهتر است کاربر پس از ورود به صفحه مادر اتصالات، بر اساس نوع اتصال مستقیماً به یکی از همین زیرگروه‌ها هدایت شود.

اتصالات کربن استیل

اتصالات کربن استیل در خطوطی استفاده می‌شوند که Carbon Steel مطابق Specification پروژه انتخاب شده باشد.

در حال حاضر بخش فعال این خوشه در تجهیز فولاد بیشتر روی اتصالات جوشی کربن استیل متمرکز است و محصولاتی مانند زانو، سه‌راهی، سه‌راهی تبدیلی، تبدیل و کپ را شامل می‌شود.

عبارت Carbon Steel نیز Grade دقیق را مشخص نمی‌کند. در یک سفارش پروژه‌ای، متریال باید از روی Specification، Marking یا MTC همان کالا تأیید شود و Gradeهایی مانند ASTM A234 WPB بدون مدرک به همه محصولات این خانواده نسبت داده نشوند.

اتصالات جوشی یا Butt Weld

در اتصالات Butt Weld، دو انتهای fitting و لوله از طریق جوش لب‌به‌لب به یکدیگر متصل می‌شوند.

این خانواده شامل قطعاتی مانند Elbow، Tee، Reducer و Cap است و در پروژه‌های مختلف پایپینگ استفاده می‌شود.

برای محصولات Stainless Steel می‌توانید اتصالات جوشی استیل را بررسی کنید و برای Carbon Steel نیز اتصالات جوشی فولادی در سایت وجود دارند.

در خرید Butt Weld Fitting معمولاً مشخصاتی مانند سایز، Schedule یا Wall Thickness، Grade، نوع fitting و استاندارد اهمیت دارند.

برای مثال زانو 1/2 اینچ جوشی استیل یک محصول واقعی این خانواده است؛ اما زاویه، Grade و Schedule همان SKU باید مطابق مشخصات واقعی کالا بررسی شوند.

Schedule در اتصالات جوشی چیست؟

Schedule در اتصالات Butt Weld به ضخامت دیواره مرتبط است و باید با لوله و طراحی خط سازگار باشد.

در بازار ممکن است SCH 10، SCH 40، SCH 80 و رده‌های دیگر وجود داشته باشند، اما نباید یک Schedule خاص را به تمام اتصالات یک دسته تعمیم داد.

اگر پروژه دارای Piping Class است، Schedule موردنیاز معمولاً در همان سند مشخص می‌شود.

عبارت‌هایی مثل:

زانو استیل 2 اینچ

یا:

سه راهی فولادی 4 اینچ

برای یک سفارش مهندسی همیشه کافی نیستند؛ ممکن است Schedule و Grade نیز لازم باشند.

اتصالات دنده‌ای

در اتصالات دنده‌ای استیل اتصال قطعات از طریق Thread انجام می‌شود.

این گروه در سایت شامل fittingهایی مانند بوشن، مغزی، سردنده، سه‌راهی، زانو، تبدیل و مهره‌ماسوره است.

یکی از نکات بسیار مهم در سفارش Threaded Fitting، مشخص‌کردن نوع رزوه است.

NPT، BSPT و BSPP یکسان نیستند و صرف اینکه دو قطعه هر دو «1/2 اینچ» باشند، سازگاری Thread آن‌ها را تضمین نمی‌کند.

در نتیجه بهتر است در استعلام مدل دنده‌ای، Size و Thread Standard هر دو مشخص شوند.

اتصالات فشارقوی

اتصالات فشارقوی استیل خانواده‌ای از fittingهای صنعتی را شامل می‌شود که می‌توانند با End Connectionهایی مانند Socket Weld یا Threaded تولید شوند.

محصولات فعلی تجهیز فولاد در این گروه شامل مواردی مانند زانو فشارقوی، سه‌راهی فشارقوی، Sockolet، Threadolet و سایر Outlet Fittingها هستند.

اما عبارت «فشارقوی» به‌تنهایی Pressure Class واقعی یک محصول را مشخص نمی‌کند.

ممکن است در استانداردهای مرتبط Classهایی مانند 2000، 3000، 6000 یا 9000 مطرح باشند، ولی Class دقیق هر کالا باید از Marking، Datasheet یا MTC تأیید شود.

به همین دلیل نباید فقط از روی نام محصول، Class 3000 یا 6000 را قطعی وارد جدول یا Schema کرد.

Butt Weld، Threaded یا Socket Weld؟

هیچ‌کدام از این روش‌های اتصال به‌صورت عمومی برای همه پروژه‌ها بهتر نیستند.

Butt Weld در طراحی‌هایی استفاده می‌شود که خط و fitting برای جوش لب‌به‌لب تعریف شده باشند.

Threaded در سیستم‌هایی کاربرد دارد که Piping Specification اتصال رزوه‌ای را مجاز دانسته باشد.

Socket Weld نیز در برخی سیستم‌های کوچک‌سایز و Forged Fittingها استفاده می‌شود.

انتخاب باید از نقشه و Specification پروژه بیاید، نه از قواعدی مثل:

«جوشی برای فشار بالا و دنده‌ای برای فشار پایین».

Pressure Rating به مجموعه طراحی، متریال، اتصال و استاندارد وابسته است.

زانو؛ تغییر جهت مسیر

Elbow یا زانو برای تغییر جهت خط لوله استفاده می‌شود و می‌تواند با زاویه‌ها، Radiusها و روش‌های اتصال مختلف تولید شود.

در تجهیز فولاد، برای Stainless Steel می‌توانید خانواده زانو استیل را بررسی کنید.

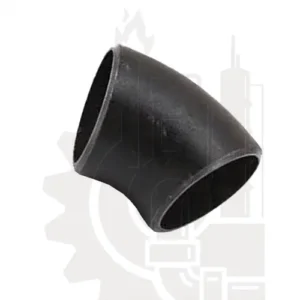

زانو 45 و 90 درجه عملکرد هندسی متفاوت دارند، اما نباید فقط بر اساس زاویه درباره افت فشار یک عدد یا حکم ثابت داد. Radius، دبی، قطر و ویژگی‌های سیال نیز روی Pressure Loss اثر می‌گذارند.

سه راهی؛ ایجاد انشعاب

Tee برای ایجاد Branch در خط استفاده می‌شود.

اگر Run و Branch هم‌سایز باشند معمولاً Equal Tee مطرح می‌شود و اگر اندازه Branch با مسیر اصلی متفاوت باشد، Reducing Tee موردنیاز است.

برای Stainless Steel، دسته سه راهی استیل شامل مدل‌های جوشی، دنده‌ای و فشارقوی است.

یک نمونه محصول واقعی نیز سه راهی 1/2 اینچ جوشی استیل است.

تبدیل؛ تغییر سایز خط

Reducer برای تغییر قطر خط لوله استفاده می‌شود.

در خانواده Butt Weld، دو طراحی شناخته‌شده Concentric و Eccentric Reducer وجود دارند، اما نوع واقعی هر محصول باید در مشخصات آن تأیید شود.

برای مشاهده مدل‌های Stainless Steel می‌توانید دسته تبدیل استیل را بررسی کنید.

همچنین تبدیل 1/2 اینچ جوشی استیل یکی از محصولات موجود سایت است.

در سفارش Reducer باید سایز بزرگ، سایز کوچک، Grade، Schedule و نوع Reducer در صورت الزام مشخص شوند.

اتصالات استیل بهتر است یا کربن استیل؟

این سؤال بدون دانستن شرایط سرویس پاسخ قطعی ندارد.

Stainless Steel در بسیاری از محیط‌های خورنده می‌تواند مزیت داشته باشد و Gradeهایی مانند 304 و 316 رفتار متفاوتی دارند. Carbon Steel نیز در بسیاری از سیستم‌های صنعتی بر اساس Material Specification پروژه استفاده می‌شود.

انتخاب را نباید با قاعده ساده:

استیل = خوردگی، فولادی = فشار

انجام داد.

هر دو خانواده می‌توانند برای Pressure Ratingها و شرایط متفاوت طراحی شوند.

معیار انتخاب باید نوع سیال، خوردگی، فشار، دما، Grade و Piping Material Specification باشد.

استاندارد ASME B16.9

ASME B16.9 یکی از استانداردهای مهم Factory-Made Wrought Butt-Welding Fittings است.

این استاندارد موضوعاتی مانند ابعاد، تلرانس، Rating، Testing و Marking اتصالات Butt Weld را پوشش می‌دهد.

اما وجود یک زانو یا سه‌راهی جوشی در تجهیز فولاد به معنی B16.9 بودن قطعی آن کالا نیست.

اگر پروژه این استاندارد را الزام کرده است، انطباق محصول باید از روی Marking یا مدارک فنی تأیید شود.

استاندارد ASME B16.11

ASME B16.11 برای Forged Fittings با Socket-Welding و Threaded Ends استفاده می‌شود.

این استاندارد Classهای متفاوتی را برای Threaded و Socket-Weld Fittingها تعریف می‌کند.

در نتیجه هنگام خرید fitting فشارقوی باید نوع Connection نیز در کنار Class مشخص باشد.

مثلاً فقط عبارت:

سه راهی Class 6000

ممکن است برای یک RFQ دقیق کافی نباشد؛ باید مشخص شود fitting Threaded است یا Socket Weld و متریال آن چیست.

304 یا 316 در اتصالات استیل

در Stainless Steel Fittingها ممکن است Gradeهایی مانند 304، 304L، 316 و 316L مطرح باشند.

316 در بسیاری از محیط‌های دارای Chloride نسبت به 304 مقاومت بیشتری دارد، اما این موضوع آن را برای همه مواد شیمیایی یا هر محیط دریایی مناسب نمی‌کند.

انتخاب Grade باید بر اساس شرایط واقعی سرویس انجام شود.

اگر محصول یا پروژه Grade مشخصی دارد، همان Grade باید از روی Datasheet، Marking یا MTC تأیید شود و نباید 304 و 316 را هم‌زمان به یک SKU نسبت داد.

قیمت اتصالات صنعتی

قیمت Pipe Fitting به نوع قطعه، سایز، متریال، Grade، Schedule یا Class، نوع اتصال، وزن، استاندارد، برند، Certificate و تعداد سفارش وابسته است.

برای مثال یک زانو Butt Weld استیل و یک زانو Forged فشارقوی با سایز اسمی مشابه، دو محصول فنی متفاوت هستند و قیمت آن‌ها نباید فقط بر اساس سایز مقایسه شود.

همین موضوع درباره Carbon Steel و Stainless Steel نیز صدق می‌کند.

قیمت روز محصولات بهتر است از خود WooCommerce نمایش داده شود و عدد ثابت در متن دسته قرار نگیرد.

راهنمای خرید اتصالات صنعتی

برای استعلام دقیق، ابتدا نوع fitting را مشخص کنید؛ مثلاً زانو، سه‌راهی، تبدیل، کپ، بوشن یا Outlet Fitting. سپس متریال، Size، نوع Connection و Schedule یا Class را تعیین کنید. در سفارش پروژه‌ای، Grade، Standard، نوع Thread، زاویه یا Radius، سایز Run و Branch و نیاز به MTC نیز ممکن است لازم باشند.

اگر MTO، Piping Class یا Material Specification دارید، ارسال همان سند سریع‌ترین راه برای تطبیق کالا با نیاز پروژه است.

سوالات متداول اتصالات

تفاوت اتصالات استیل و کربن استیل چیست؟

تفاوت اصلی در خانواده متریال است. انتخاب نهایی باید بر اساس خوردگی، سیال، فشار، دما و Piping Specification انجام شود.

برای خط جوشی چه اتصالاتی لازم است؟

اگر طراحی خط Butt Weld است، زانو، سه‌راهی، تبدیل و کپ جوشی از خانواده متریال و Schedule مناسب انتخاب می‌شوند.

Class 3000 یعنی فشار کاری 3000 psi؟

الزاماً خیر. Class یک Rating استاندارد است و نباید مستقیم به Working Pressure ثابت تبدیل شود.

Schedule در چه اتصالاتی اهمیت دارد؟

Schedule به‌خصوص در Butt Weld Fittingها برای تطابق ضخامت fitting با لوله اهمیت دارد.

اتصالات دنده‌ای بهتر است یا جوشی؟

هیچ‌کدام به‌صورت مطلق بهتر نیستند. نوع Connection باید مطابق Piping Specification پروژه تعیین شود.

خرید اتصالات از تجهیز فولاد

برای خرید یا استعلام قیمت اتصالات صنعتی، ابتدا خانواده متریال را انتخاب کنید. برای Stainless Steel وارد اتصالات استیل شوید و برای Carbon Steel، محصولات اتصالات کربن استیل را بررسی کنید.

اگر Stainless Steel موردنیاز است، بر اساس روش اتصال می‌توانید مستقیماً وارد اتصالات جوشی استیل، اتصالات دنده‌ای استیل یا اتصالات فشارقوی استیل شوید.

در زمان استعلام، نوع fitting، سایز، Grade، Schedule یا Class، Connection، استاندارد و تعداد موردنیاز را اعلام کنید تا انتخاب محصول بر اساس مشخصات واقعی پروژه انجام شود.
