شیرگازی

انواع شیر گازی موجود در تجهیز فولاد

محصولات این گروه از نظر متریال، سایز، ساختار Body، Pressure Rating و نوع اتصال متفاوت هستند. بنابراین عبارت عمومی «شیر گازی» برای سفارش دقیق کافی نیست.

دو خانواده اصلی سایت شامل شیر گازی استیل و شیر گازی فولادی هستند.

شیر گازی استیل

شیر گازی استیل در مدل‌هایی با Gradeهای مختلف Stainless Steel عرضه می‌شود. در محصولات فعلی تجهیز فولاد، نمونه‌هایی با 304 و 316 وجود دارند.

برای مثال شیر گازی 2 اینچ استیل 304 یک محصول مشخص با سایز 2 اینچ و بدنه 304 است. اگر پروژه به ساختار قابل‌سرویس‌تر نیاز داشته باشد، شیر گازی سه‌تکه 1 اینچ استیل 304 نیز در سایت موجود است.

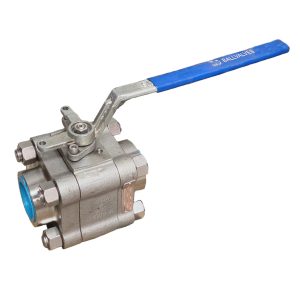

برای شرایطی که Material Specification به 316 نیاز دارد، محصولاتی مانند شیر گازی استیل 316 سایز 1/2 اینچ و شیر گازی استیل 316 سایز 3/4 اینچ قابل بررسی هستند.

استیل بودن به‌تنهایی به معنی مناسب‌بودن شیر برای همه سیالات خورنده نیست. Grade بدنه، Ball، Stem، Seat و Seal باید با سیال و دمای واقعی خط سازگار باشند.

شیر گازی فولادی

شیر گازی فولادی برای پروژه‌هایی قابل بررسی است که Carbon Steel با Piping Specification و شرایط خوردگی سیستم سازگار باشد.

یکی از محصولات واقعی این گروه، شیر گازی 1 اینچ ساکت کلاس 800 کربن استیل است که سایز 1 اینچ، اتصال Socket Weld و Class 800 آن در صفحه محصول مشخص شده است.

Carbon Steel بودن، Grade دقیق بدنه را مشخص نمی‌کند. اگر پروژه A105، LF2 یا Grade دیگری را الزام کرده باشد، باید Marking، MTC یا Datasheet همان شیر کنترل شود.

شیر گازی چگونه کار می‌کند؟

Ball Valve دارای یک گوی سوراخ‌دار در مسیر جریان است. زمانی که سوراخ Ball هم‌راستا با لوله قرار دارد، جریان برقرار است. با چرخاندن دسته حدود 90 درجه، Ball می‌چرخد و مسیر بسته می‌شود.

این عملکرد ربع‌گرد باعث می‌شود شیر گازی برای On/Off سریع مناسب باشد.

در بسیاری از مدل‌های دستی، وضعیت Lever نیز وضعیت شیر را نشان می‌دهد؛ معمولاً قرارگرفتن دسته در امتداد مسیر به حالت باز و قرارگرفتن آن عمود بر مسیر به حالت بسته اشاره دارد. با این حال طراحی واقعی سازنده باید ملاک باشد.

شیر گازی برای قطع و وصل است یا تنظیم جریان؟

کاربرد اصلی Ball Valve معمولی قطع و وصل جریان است.

استفاده طولانی‌مدت از یک شیر گازی استاندارد در وضعیت نیمه‌باز برای Throttling می‌تواند جریان را روی بخش محدودی از Ball و Seat متمرکز کند و عملکرد اجزای آب‌بندی را تحت تأثیر قرار دهد.

Ball Valveهای تخصصی مانند V-Port ممکن است برای Control Service طراحی شوند، اما این قابلیت را نباید به تمام شیرهای گازی تعمیم داد.

اگر هدف اصلی پروژه تنظیم تدریجی جریان است، می‌توانید خانواده شیر سوزنی را نیز بر اساس شرایط واقعی سیستم بررسی کنید.

تفاوت شیر گازی و شیر توپی چیست؟

از نظر مکانیزم، شیر گازی صنعتی نیز نوعی Ball Valve است. تفاوت اصلی در اینجا بیشتر به معماری فروشگاه و Intent جست‌وجو مربوط می‌شود.

در تجهیز فولاد، دسته شیر توپی بیشتر برای Ball Valveهای صنعتی فلنجی، ویفری و مدل‌های مرتبط استفاده می‌شود؛ در حالی که این صفحه روی شیرهای گازی کوچک‌تر، دنده‌ای، Socket Weld، استیل و کربن استیل تمرکز دارد.

این تفکیک برای کاربر نیز مفید است:

• اگر Ball Valve فلنجی یا ویفری نیاز دارید → دسته شیر توپی
• اگر شیرگازی کوچک‌سایز استیل یا فولادی نیاز دارید → همین دسته
• اگر متریال از قبل مشخص است → وارد زیرگروه استیل یا فولادی شوید

بهتر است این مرزبندی در نام‌گذاری محصولات و لینک‌های داخلی سایت نیز حفظ شود تا دو دسته برای یک Intent دقیق با هم رقابت نکنند.

شیر گازی استیل 304 یا 316؟

304 و 316 دو Grade شناخته‌شده Stainless Steel هستند.

316 به دلیل وجود مولیبدن، در بسیاری از شرایط حاوی کلراید مقاومت بیشتری نسبت به 304 دارد. اما این موضوع به معنی «316 برای همه محیط‌ها بهتر است» نیست.

برای انتخاب باید مواردی مانند نوع سیال، غلظت مواد، دما، میزان کلراید و Material Specification پروژه بررسی شوند.

اگر سیستم با 304 سازگار است، شیر گازی 2 اینچ استیل 304 می‌تواند در میان گزینه‌های موجود بررسی شود. اگر پروژه صراحتاً 316 درخواست کرده است، باید از محصولات شیر گازی استیل مدل متناسب با سایز و سایر مشخصات انتخاب شود.

شیر گازی یک‌تکه، دوتکه و سه‌تکه

ساختار Body یکی دیگر از معیارهای انتخاب است.

در مدل One-Piece بدنه ساختار یکپارچه‌تری دارد و دسترسی تعمیراتی می‌تواند محدودتر باشد.

در Two-Piece Ball Valve بدنه از دو بخش اصلی ساخته می‌شود.

در Three-Piece Ball Valve بخش مرکزی میان دو End Piece قرار می‌گیرد و در بسیاری از مدل‌ها دسترسی به Ball و Seat برای تعمیر یا تعویض ساده‌تر می‌شود.

برای نمونه، ساختار سه‌تکه در شیر گازی سه‌تکه 1 اینچ استیل 304 به‌صورت مشخص در نام محصول ثبت شده است.

تعداد قطعات بدنه به‌تنهایی کیفیت یا Pressure Rating شیر را تعیین نمی‌کند و باید در کنار سایر مشخصات بررسی شود.

اتصال دنده‌ای یا Socket Weld؟

شیرهای گازی کوچک‌سایز با End Connectionهای مختلف تولید می‌شوند.

در اتصال Threaded باید علاوه بر سایز، استاندارد رزوه مانند NPT یا BSP مطابق مدل واقعی بررسی شود.

در Socket Weld، انتهای لوله داخل Socket قرار می‌گیرد و اتصال با جوشکاری تکمیل می‌شود. مدل شیر گازی 1 اینچ ساکت Class 800 کربن استیل نمونه‌ای از همین ساختار است.

هیچ‌کدام به‌صورت مطلق بهتر نیستند. انتخاب اتصال باید مطابق Piping Class، روش نصب و الزامات پروژه انجام شود.

Class 800 در شیر گازی یعنی چه؟

Class 800 یک Pressure Class است و به معنی فشار کاری ثابت 800 psi نیست.

Pressure Rating واقعی به متریال، دمای سرویس، Seat، Seal، طراحی Body و استاندارد محصول وابسته است.

بنابراین اگر یک محصول Class 800 است، Design Pressure و Design Temperature پروژه باید با Rating همان مدل مقایسه شوند.

همچنین عدد Class بالاتر به‌تنهایی به معنی مناسب‌تر بودن شیر نیست. Valve باید همان Rating موردنیاز طراحی را داشته باشد.

Full Port و Reduced Port

نوع Bore نیز می‌تواند در انتخاب Ball Valve مهم باشد.

در Full Port یا Full Bore، مسیر عبور داخل Ball به قطر داخلی لوله نزدیک‌تر است و معمولاً محدودیت کمتری برای جریان ایجاد می‌کند.

در Reduced Port قطر مسیر داخلی کوچک‌تر است.

اما از روی نام «شیرگازی استیل» یا «شیرگازی فولادی» نمی‌توان Full Port بودن محصول را نتیجه گرفت. این مشخصه باید در Datasheet همان مدل تأیید شود.

اگر Cv یا افت فشار برای پروژه اهمیت دارد، مشخصات Flow شیر باید بررسی شود.

فقط Body Material را بررسی نکنید

یکی از خطاهای رایج خرید این است که فقط بدنه شیر بررسی شود.

برای یک انتخاب دقیق‌تر باید در صورت موجودبودن Datasheet، اجزای زیر نیز کنترل شوند:

• Body
• Ball
• Stem
• Seat
• Seal
• Packing

برای مثال ممکن است بدنه Stainless Steel 316 باشد اما Seat دارای محدودیت دمایی یا شیمیایی مشخصی باشد.

بنابراین حداکثر دمای کاری یک شیر را نباید فقط از جنس بدنه نتیجه گرفت.

کاربرد شیر گازی صنعتی

Ball Valveهای کوچک‌سایز می‌توانند در خطوط مختلف صنعتی مورد استفاده قرار بگیرند، اما کاربرد واقعی هر مدل به مشخصات آن وابسته است.

ممکن است این شیرها در برخی خطوط آب، هوای فشرده، روغن، گاز یا سرویس‌های فرآیندی استفاده شوند؛ اما نام سیال یا صنعت به‌تنهایی برای تأیید محصول کافی نیست.

برای مثال Stainless Steel بودن به معنی مناسب‌بودن برای تمام مواد شیمیایی نیست و Class 800 بودن نیز به معنی مناسب‌بودن برای هر خط پرفشار نیست.

قبل از انتخاب باید سیال، Pressure، Temperature، Corrosion Requirement و Seat Compatibility بررسی شوند.

قیمت شیر گازی به چه عواملی بستگی دارد؟

قیمت شیر گازی به عوامل متعددی بستگی دارد:

• سایز
• Stainless Steel یا Carbon Steel بودن
• Grade متریال
• Pressure Class
• نوع اتصال
• ساختار یک‌تکه، دوتکه یا سه‌تکه
• Ball و Seat Material
• Full Port یا Reduced Port
• برند
• مدارک و Certificate
• تعداد سفارش
• شرایط بازار

برای مثال شیر گازی استیل 316 سایز 1/2 اینچ را نباید فقط به دلیل سایز نزدیک با یک مدل Carbon Steel Class 800 مقایسه کرد.

ابتدا مشخصات فنی باید هم‌سطح شوند و سپس قیمت بررسی شود.

برای خرید شیر گازی چه مشخصاتی لازم است؟

برای استعلام دقیق‌تر بهتر است این موارد را اعلام کنید:

• سایز
• متریال و Grade بدنه
• نوع اتصال
• Pressure Class یا Working Pressure موردنیاز
• نوع سیال
• Design Pressure
• Design Temperature
• Ball Material
• Seat و Seal
• Full یا Reduced Port، در صورت اهمیت
• ساختار Body
• برند، در صورت الزام
• تعداد
• MTC یا Certificate موردنیاز

اگر پروژه دارای Piping Class یا Valve Datasheet است، ارسال همان سند بهترین مبنا برای انتخاب است.

سوالات متداول شیر گازی

شیر گازی استیل بهتر است یا فولادی؟

هیچ‌کدام برای تمام سرویس‌ها بهتر نیستند. متریال باید بر اساس سیال، خوردگی، فشار، دما و Specification پروژه انتخاب شود.

آیا شیر گازی همان Ball Valve است؟

از نظر مکانیزم، بله؛ شیر گازی این دسته از خانواده Ball Valve است. در ساختار سایت، Ball Valveهای فلنجی و ویفری در دسته شیر توپی و مدل‌های کوچک‌تر استیل و فولادی در این بخش تفکیک شده‌اند.

Class 800 یعنی 800 psi؟

خیر. Class 800 یک Pressure Class است و فشار مجاز واقعی با متریال و دمای کاری ارتباط دارد.

304 بهتر است یا 316؟

316 در بسیاری از محیط‌های کلریدی مقاومت بیشتری دارد، اما انتخاب نهایی باید بر اساس شرایط واقعی سیال انجام شود.

شیر گازی برای تنظیم جریان مناسب است؟

Ball Valve معمولی عمدتاً برای On/Off استفاده می‌شود. برای Throttling یا کنترل دقیق باید طراحی مخصوص همان سرویس بررسی شود.

خرید شیر گازی از تجهیز فولاد

برای خرید یا استعلام قیمت شیر گازی صنعتی، ابتدا مشخص کنید به مدل استیل یا مدل کربن استیل نیاز دارید.

سپس سایز، Connection، Class، نوع سیال، فشار، دما و تعداد را مشخص کنید. اگر هنوز نوع Ball Valve موردنیاز قطعی نیست یا پروژه به مدل فلنجی/ویفری نیاز دارد، دسته شیر توپی صنعتی را نیز بررسی کنید.

در سفارش‌های پروژه‌ای، ارسال Valve Datasheet یا Piping Class کمک می‌کند مدل پیشنهادی از نظر متریال، Rating و Connection دقیقاً با شرایط واقعی خط تطبیق داده شود.
