شیر فلکه برنجی CIM ایتالیا؛ معرفی Cimberio و راهنمای خرید

شیر فلکه برنجی CIM ایتالیا که محصولات آن توسط شرکت Cimberio تولید می‌شوند، یکی از گزینه‌های شناخته‌شده در بازار شیرآلات برنجی برای سیستم‌های آب، گرمایش، سرمایش و برخی خطوط تأسیساتی و صنعتی است. Cimberio یک تولیدکننده ایتالیایی شیرآلات و تجهیزات سیستم‌های هیدرولیکی است و محصولات مختلف خود را با کدهایی مانند Cim 50، Cim 70B و Cim 70BSCR عرضه می‌کند.

در هنگام خرید شیر فلکه CIM نباید فقط به نام برند یا سایز توجه کرد. مدل دقیق شیر، سایز، PN، متریال بدنه، نوع رزوه، دمای کاری و سیال باید با شرایط واقعی سیستم تطبیق داده شوند.

برای مشاهده محصولات موجود در این خانواده می‌توانید ابتدا وارد دسته شیر برنجی شوید و برای مقایسه با سایر انواع Valve نیز بخش شیرآلات صنعتی در دسترس است.

CIM یا Cimberio؛ نام صحیح برند چیست؟

در بازار ایران این محصولات معمولاً با نام‌هایی مانند:

• شیر CIM
• شیر فلکه سیم ایتالیا
• شیر برنجی CIM
• شیرفلکه Cimberio

شناخته می‌شوند.

نام رسمی شرکت سازنده Cimberio S.p.A. است و دفتر مرکزی آن در San Maurizio d’Opaglio در استان Novara ایتالیا قرار دارد.

این شرکت در سال 1957 تأسیس شده، هرچند ریشه فعالیت خانواده Cimberio در ساخت Gate Valve به سال 1927 بازمی‌گردد.

امروزه Cimberio محصولات مختلفی در گروه‌های:

• Gate Valve
• Ball Valve
• Check Valve
• Globe Valve
• Strainer
• Balancing Valve
• Pressure Reducer
• Fitting

تولید می‌کند.

بنابراین عبارت CIM که در بازار استفاده می‌شود معمولاً در نام یا کد محصولات Cimberio دیده می‌شود؛ برای مثال:

Cim 50

یا:

Cim 70B

هنگام سفارش بهتر است به‌جای اعلام فقط «شیر CIM»، کد دقیق مدل نیز مشخص شود.

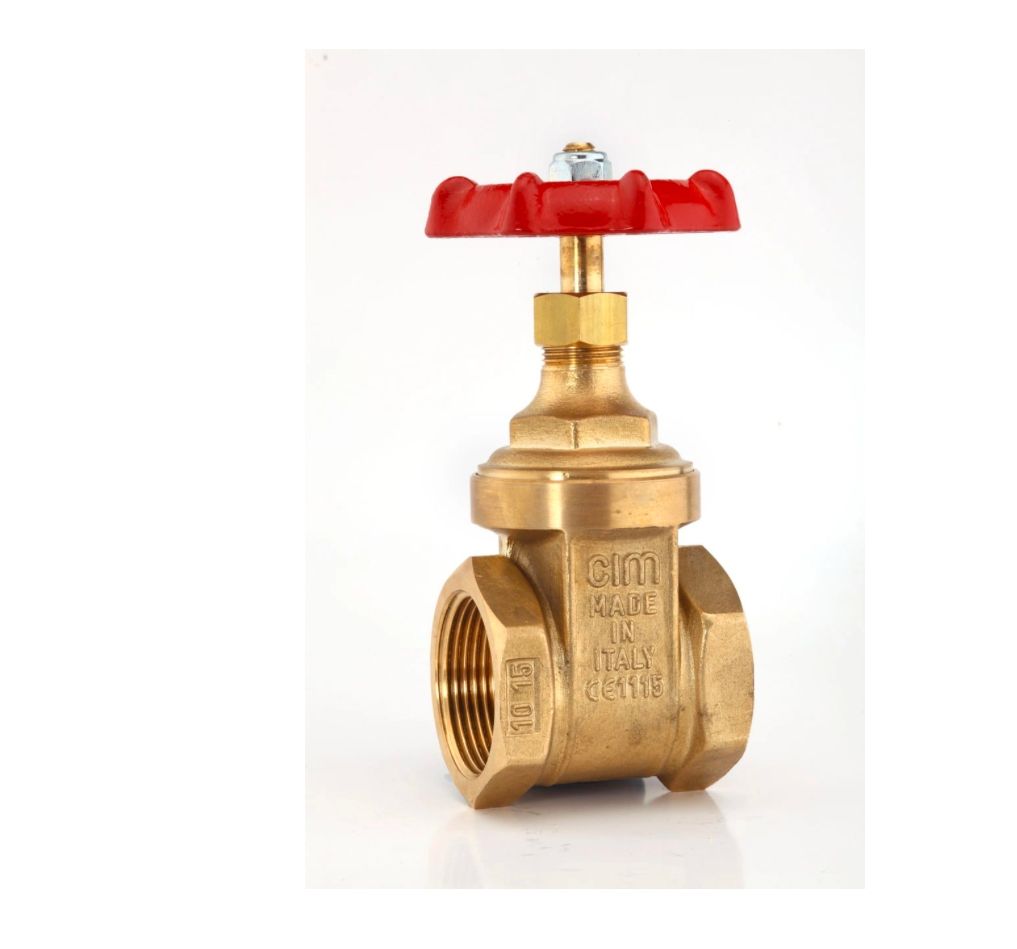

شیر فلکه برنجی CIM چیست؟

شیر فلکه یا Gate Valve دارای یک عضو مسدودکننده است که با چرخاندن Handwheel به‌صورت خطی بالا و پایین حرکت می‌کند.

در حالت کاملاً باز، Gate از مسیر جریان کنار می‌رود و در حالت بسته مسیر را مسدود می‌کند.

به همین دلیل Gate Valve عمدتاً برای:

قطع و وصل کامل جریان

استفاده می‌شود.

شیر فلکه برنجی CIM نیز همین اصل عملکرد را دارد، اما Body و بسیاری از اجزای آن بسته به مدل از آلیاژهای برنج یا برنز ساخته می‌شوند.

آیا شیر فلکه CIM برای تنظیم جریان مناسب است؟

Gate Valve اصولاً انتخاب اول برای Throttling یا تنظیم مداوم دبی نیست.

اگر Gate برای مدت طولانی در وضعیت نیمه‌باز باقی بماند، سرعت جریان در اطراف آن افزایش پیدا می‌کند و می‌تواند باعث:

• فرسایش Gate
• آسیب Seat
• لرزش
• ایجاد Noise
• کاهش عمر شیر

شود.

بنابراین روش بهره‌برداری معمول Gate Valve:

کاملاً باز یا کاملاً بسته

است.

اگر هدف اصلی تنظیم جریان باشد، باید نوع Valve مناسب این کاربرد جداگانه بررسی شود.

مدل‌های شیر فلکه برنجی Cimberio

Cimberio چند طراحی مختلف Gate Valve دارد و مشخصات همه آن‌ها یکسان نیست.

دو مدل شناخته‌شده عبارت‌اند از:

• Cim 50
• Cim 70B

علاوه بر این، مدل‌هایی مانند Cim 70BSCR با Brass مقاوم‌تر در برابر Dezincification نیز وجود دارند.

بنابراین هنگام استعلام باید Model Number واقعی مشخص شود.

شیر فلکه CIM 50 چیست؟

Cim 50 یک Gate Valve کامپکت برنجی از محصولات رسمی Cimberio است.

طبق دیتاشیت رسمی این مدل، بدنه از Brass Alloy مطابق EN 12165-CW617N-DW ساخته می‌شود و محصول با Nominal Pressure برابر PN16 معرفی شده است.

محدوده دمای کاری اعلام‌شده سازنده برای این مدل:

10- تا 150 درجه سانتی‌گراد

است.

سایزهای مختلفی از Cim 50 تولید می‌شوند و مشخصات ابعادی و Kv هر سایز متفاوت است.

این اعداد مخصوص مدل Cim 50 هستند و نباید به همه شیرهای Cimberio تعمیم داده شوند.

شیر فلکه CIM 70B

یکی دیگر از مدل‌های مهم این برند Cim 70B است.

Cimberio این محصول را به‌عنوان Gate Valve استاندارد معرفی می‌کند.

طبق اطلاعات رسمی سازنده، در سایزهای تا 4 اینچ از Brass Alloy مطابق:

EN 12165 – CW617N-DW

استفاده می‌شود.

برای سایزهای 5 و 6 اینچ ساختار متریال محصول متفاوت است و سازنده Bronze Alloy مطابق EN 1982 را اعلام می‌کند.

Pressure Rating نیز در تمام سایزها یکسان نیست.

برای سایزهای 1/4 تا 4 اینچ:

PN20

و برای سایزهای 5 و 6 اینچ:

PN10

اعلام شده است.

بنابراین عبارت عمومی «شیر فلکه CIM PN20» را نباید بدون مشخص‌کردن سایز به تمام مدل‌های این خانواده تعمیم داد.

دمای کاری CIM 70B

براساس اطلاعات رسمی سازنده، برای Cim 70B در سایزهای 1/4 تا 4 اینچ محدوده دمای کاری:

10- تا 180 درجه سانتی‌گراد

اعلام شده است.

در سایزهای 5 و 6 اینچ نیز دمای بالای اعلام‌شده کاهش پیدا می‌کند.

این موضوع نمونه خوبی از اهمیت بررسی Datasheet است؛ حتی در یک Series مشخص، ممکن است مشخصات فنی با تغییر سایز متفاوت شوند.

جدول مقایسه CIM 50 و CIM 70B

این جدول صرفاً دو Series مشخص را مقایسه می‌کند و برای مدل‌های دیگر Cimberio معتبر نیست.

PN در شیر فلکه CIM یعنی چه؟

PN مخفف Nominal Pressure است و یک رده نامی فشار را بیان می‌کند.

برای مثال:

• PN16
• PN20
• PN25

ممکن است روی محصولات مختلف دیده شوند.

اما PN را نیز نباید بدون توجه به دما به حداکثر فشار کاری ثابت تبدیل کرد.

Pressure-Temperature Rating محصول باید بررسی شود، زیرا با تغییر دما ممکن است Pressure Rating قابل استفاده تغییر کند.

به همین دلیل Cimberio برای محصولات خود نمودار Pressure-Temperature نیز ارائه می‌کند.

CIM 70BSCR چیست؟

Cimberio مدل دیگری با نام Cim 70BSCR دارد که در آن از Brass مقاوم در برابر Dezincification یا اصطلاحاً DZR/CR Brass استفاده می‌شود.

طبق اطلاعات رسمی سازنده، این مدل برای PN25 معرفی شده است.

این محصول با Cim 70B معمولی یکسان نیست و Material Specification متفاوتی دارد.

اگر پروژه شرایط خاص آب یا الزامات مربوط به Dezincification Resistance دارد، باید Model و Approvalهای مورد نیاز به‌صورت دقیق مشخص شوند.

Dezincification چیست؟

برنج ترکیبی مبتنی بر مس و روی است.

در برخی شرایط آب و محیط، بعضی آلیاژهای Brass می‌توانند دچار Dezincification شوند؛ یعنی روی از ساختار آلیاژ به‌شکل انتخابی خارج شود.

نتیجه می‌تواند کاهش خواص مکانیکی و تغییر ساختار متریال باشد.

به همین دلیل در بعضی سیستم‌های آب از آلیاژهای DZR یا Dezincification Resistant Brass استفاده می‌شود.

اما نیاز به DZR بودن Valve باید براساس شرایط سیستم و استاندارد پروژه مشخص شود.

متریال CW617N چیست؟

CW617N یکی از Brass Gradeهای شناخته‌شده در استانداردهای اروپایی برای قطعات Forged است.

Cimberio برای چند Gate Valve برنجی خود از متریال:

EN 12165 – CW617N

استفاده می‌کند.

وجود Material Grade مشخص نسبت به عبارت کلی «برنجی» اطلاعات بسیار دقیق‌تری در اختیار خریدار قرار می‌دهد.

در خرید پروژه‌ای بهتر است Grade واقعی محصول نیز در صورت اهمیت کنترل شود.

شیر برنجی یا برنزی Cimberio؟

تمام محصولات Cimberio الزاماً Brass نیستند.

این شرکت محصولات Bronze نیز تولید می‌کند.

حتی در Cim 70B، سایزهای بزرگ 5 و 6 اینچ براساس اطلاعات رسمی سازنده از Bronze Alloy ساخته می‌شوند.

بنابراین اگر در RFQ فقط عبارت:

CIM Gate Valve

نوشته شود، Material مشخص نیست.

بهتر است اطلاعاتی مانند:

• Model
• Size
• Material
• PN
• Connection

همراه سفارش ذکر شوند.

نوع اتصال شیر فلکه CIM

Gate Valveهای کوچک برنجی Cimberio معمولاً در خانواده‌های Threaded عرضه می‌شوند.

در اتصال رزوه‌ای باید نوع Thread با سیستم پایپینگ سازگار باشد.

تنها یکسان بودن سایز اسمی کافی نیست.

برای مثال باید مشخص باشد رزوه محصول براساس چه استانداردی تولید شده است.

در پروژه‌های حساس، Thread Standard باید مستقیماً از Datasheet مدل بررسی شود.

تفاوت شیر فلکه CIM و شیر فلکه برنجی KITZ

Cimberio و KITZ هر دو برندهای شناخته‌شده Valve هستند، اما محصولات آن‌ها نباید فقط براساس نام برند مقایسه شوند.

برای مقایسه صحیح باید یک مدل مشخص CIM با یک مدل مشخص KITZ از نظر:

• Size
• Material
• Pressure Rating
• Temperature Rating
• Thread
• Design
• Standard
• Approval

مقایسه شود.

در تجهیز فولاد محصولات شیرفلکه برنجی 1 اینچ کیتز و شیرفلکه برنجی 3/4 اینچ کیتز نیز برای بررسی وجود دارند.

در نتیجه انتخاب برند باید بعد از مشخص‌شدن Specification انجام شود.

شیر برنجی بهتر است یا فولادی؟

Brass Valve و Steel Valve برای طیف یکسانی از کاربردها طراحی نشده‌اند.

شیرهای برنجی بیشتر در:

• سایزهای کوچک
• سیستم‌های آب
• تأسیسات
• HVAC
• سرویس‌های متناسب با Rating محصول

دیده می‌شوند.

Steel Valveها نیز تنوع بیشتری در:

• سایز
• Pressure Class
• اتصال فلنجی و جوشی
• سرویس‌های صنعتی

دارند.

برای بررسی دقیق‌تر این موضوع می‌توانید مقاله تفاوت شیرآلات برنجی و شیرآلات فولادی را مطالعه کنید.

کاربرد شیر فلکه برنجی Cimberio

Cimberio برای مدل‌هایی مانند Cim 50 و Cim 70B کاربرد در سیستم‌های مختلف تأسیساتی را اعلام می‌کند.

بسته به مدل و Rating محصول، کاربردهایی مانند:

• سیستم‌های گرمایش
• تهویه مطبوع
• شبکه‌های آب
• خطوط برخی روغن‌ها
• برخی شبکه‌های سوخت
• بخار اشباع در محدوده مجاز مدل
• سیالات غیرخورنده سازگار

در دیتاشیت‌های سازنده ذکر شده‌اند.

اما وجود یک کاربرد در Datasheet یک Series به معنی مناسب‌بودن تمام محصولات Cimberio برای همان سرویس نیست.

برای مثال شرایط Steam باید از نظر فشار و دما با Pressure-Temperature Rating همان مدل تطبیق داده شود.

آیا شیر فلکه CIM برای بخار مناسب است؟

برخی مدل‌های Cimberio مانند Cim 70B توسط سازنده برای Saturated Steam در محدوده مشخصات محصول معرفی شده‌اند.

اما این به معنی مناسب‌بودن هر شیر برنجی CIM برای هر فشار و دمای بخار نیست.

برای انتخاب باید:

• Model
• PN
• Temperature
• Pressure
• Material
• Connection

بررسی شوند.

در خطوط بخار صنعتی با فشار یا دمای بالا ممکن است Valve با طراحی و متریال دیگری مورد نیاز باشد.

آیا شیر CIM برای آب گرم مناسب است؟

مدل‌هایی مانند Cim 50 و Cim 70B محدوده دمایی بالاتر از دمای معمول آب گرم تأسیساتی دارند.

بااین‌حال، فشار هم‌زمان سیستم و کیفیت آب نیز باید بررسی شوند.

اگر آب شرایط خورنده خاصی دارد یا پروژه DZR Brass را الزام کرده است، مدل‌هایی با متریال مقاوم در برابر Dezincification ممکن است مطرح شوند.

تست EN 12266-1

Cimberio در دیتاشیت رسمی Cim 50 و Cim 70B اعلام می‌کند که محصولات مربوطه مطابق EN 12266-1 تست می‌شوند.

EN 12266-1 به آزمون‌های فشاری Valveهای صنعتی و الزامات پذیرش مرتبط است.

اما این استاندارد تست را نباید با استاندارد متریال یا Pressure Rating شیر اشتباه گرفت.

ممکن است یک Valve:

• Material Standard مشخص
• Valve Product Specification مشخص
• Test Standard جداگانه

داشته باشد.

کیفیت ساخت و ISO 9001

Cimberio اعلام می‌کند محصولات مورد اشاره تحت سیستم مدیریت کیفیت شرکت تولید می‌شوند و این شرکت دارای سابقه طولانی در تولید Valveهای غیرآهنی است.

اما ISO 9001 یک استاندارد سیستم مدیریت کیفیت است و به‌تنهایی مشخصات فنی یک Valve مانند PN، Material یا Temperature Rating را تعیین نمی‌کند.

بنابراین هنگام خرید، Certification شرکت باید در کنار Datasheet واقعی محصول دیده شود.

تشخیص شیر CIM اصلی

برای بررسی یک شیر Cimberio بهتر است فقط به رنگ Handwheel یا شکل بدنه اعتماد نکنید.

موارد قابل بررسی عبارت‌اند از:

• نام یا Marking سازنده
• کد مدل Cim
• سایز
• PN
• متریال اعلام‌شده
• بسته‌بندی
• Country of Origin
• Datasheet
• مدارک فروش
• اطلاعات تأمین‌کننده

Cimberio کاتالوگ، Product Sheet و Drawing فنی برای محصولات خود منتشر می‌کند و مقایسه محصول با اطلاعات رسمی سازنده می‌تواند بخشی از فرایند بررسی باشد.

آیا وزن شیر معیار اصالت است؟

وزن می‌تواند برای مقایسه دو نمونه از یک Model و Size سرنخ ایجاد کند، اما به‌تنهایی معیار قابل اتکایی برای اصالت نیست.

تغییر Design، Series یا Revision محصول ممکن است روی وزن اثر داشته باشد.

روش بهتر تطبیق موارد زیر است:

Model + Dimension + Marking + Datasheet + Supplier Documents

قیمت شیر فلکه CIM به چه عواملی بستگی دارد؟

قیمت شیر Cimberio می‌تواند تحت تأثیر عوامل مختلف قرار گیرد:

• Series
• Size
• PN
• Material
• Brass یا DZR Brass بودن
• Country of Origin
• موجودی بازار
• هزینه واردات
• نرخ ارز
• تعداد سفارش

به همین دلیل نباید قیمت دو شیر فقط براساس عبارت «CIM یک اینچ» مقایسه شود.

ممکن است دو Model یک اینچ مشخصات فنی متفاوتی داشته باشند.

CIM 50 یا CIM 70B؛ کدام را بخریم؟

پاسخ به شرایط سیستم بستگی دارد.

Cim 50 یک طراحی Compact با PN16 است.

Cim 70B در سایزهای متداول تا 4 اینچ با PN20 معرفی شده و محدوده دمایی اعلام‌شده بالاتری نسبت به Cim 50 دارد.

اما این به معنی بهتر بودن مطلق Cim 70B نیست.

اگر سیستم شما:

• PN16
• دمای محدودتر
• ابعاد Compact

نیاز دارد، Cim 50 می‌تواند مطابق Datasheet بررسی شود.

اگر Specification با مشخصات Cim 70B تطبیق دارد، آن مدل می‌تواند گزینه دیگری باشد.

انتخاب نهایی باید بر اساس نیاز واقعی سیستم باشد.

هنگام خرید شیر فلکه CIM چه اطلاعاتی ارسال کنیم؟

برای استعلام دقیق‌تر بهتر است درخواست شما شامل موارد زیر باشد:

Brand: Cimberio
Model: Cim 50 / Cim 70B / مدل مورد نیاز
Valve Type: Gate Valve
Size: سایز
PN: رده فشار
Material: Brass / DZR Brass / Bronze
Connection: Threaded
Fluid: نوع سیال
Operating Pressure: فشار کاری
Operating Temperature: دمای کاری
Quantity: تعداد

اگر مدل قبلی شیر را در اختیار دارید، تصویر Marking روی بدنه نیز می‌تواند در شناسایی محصول کمک کند.

خرید شیر فلکه برنجی از تجهیز فولاد

برای مشاهده خانواده محصولات برنجی می‌توانید وارد دسته شیر برنجی شوید.

در این بخش محصولات واقعی موجود سایت مانند شیرفلکه برنجی 1 اینچ کیتز و شیرفلکه برنجی 3/4 اینچ کیتز نیز قابل بررسی هستند.

اگر برای پروژه به برند Cimberio نیاز دارید، بهتر است کد دقیق CIM، سایز، PN و شرایط کاری را هنگام استعلام اعلام کنید تا تأمین بر اساس Model واقعی انجام شود.

برای مشاهده سایر خانواده‌های Valve نیز می‌توانید به بخش شیرآلات صنعتی تجهیز فولاد مراجعه کنید.

سوالات متداول درباره شیر فلکه CIM ایتالیا

شیر CIM ساخت کجاست؟

محصولات CIM مورد بحث متعلق به شرکت Cimberio ایتالیا هستند. این شرکت تولید خود را در کارخانه‌های ایتالیا انجام می‌دهد.

CIM نام برند است یا Cimberio؟

نام شرکت و برند سازنده Cimberio است. بسیاری از کدهای محصولات آن با Cim آغاز می‌شوند و در بازار ایران اصطلاح «شیر CIM» نیز رایج شده است.

CIM 50 چه مشخصاتی دارد؟

Cim 50 یک Gate Valve کامپکت برنجی است که سازنده برای آن PN16 و محدوده دمایی 10- تا 150 درجه سانتی‌گراد اعلام کرده است.

CIM 70B چه تفاوتی با CIM 50 دارد؟

Cim 70B طراحی Standard دارد و برای سایزهای تا 4 اینچ PN20 و محدوده دمایی اعلام‌شده تا 180 درجه سانتی‌گراد دارد، در حالی که Cim 50 مدل Compact با PN16 است.

شیر CIM برای آب مناسب است؟

مدل‌های مختلف Cimberio برای سیستم‌های آب و تأسیسات تولید می‌شوند، اما مدل، فشار، دما و شرایط آب باید با Datasheet همان محصول تطبیق داده شوند.

آیا شیر CIM برای بخار استفاده می‌شود؟

سازنده برای برخی Seriesها مانند Cim 70B کاربرد در بخار اشباع را ذکر می‌کند، ولی فقط در محدوده Pressure-Temperature همان مدل.

PN16 و PN20 چه تفاوتی دارند؟

این اعداد رده Nominal Pressure هستند. فشار کاری نهایی باید همراه با دما و مشخصات محصول بررسی شود.

آیا تمام شیرهای CIM برنجی هستند؟

خیر. Cimberio محصولات متنوعی در Brass، Bronze و سایر طراحی‌ها تولید می‌کند. حتی متریال یک Series می‌تواند در سایزهای مختلف تفاوت داشته باشد.

برای خرید شیر CIM چه مشخصاتی لازم است؟

Model، سایز، PN، متریال، نوع اتصال، سیال، فشار، دما و تعداد از مهم‌ترین اطلاعات مورد نیاز هستند.
