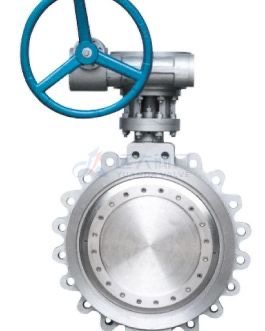

توضیحات
شیر پروانه ای تمام استیل یکی از انواع شیرهای پروانه‌ای مورد استفاده در خطوط انتقال و سیستم‌های پایپینگ است که بخش‌های اصلی آن از استنلس استیل ساخته می‌شوند. استفاده از استنلس استیل می‌تواند مقاومت محصول را در برابر خوردگی و رطوبت نسبت به بسیاری از متریال‌های کربن استیل افزایش دهد، اما انتخاب نهایی شیر باید بر اساس نوع سیال، دما، فشار، نوع آب‌بندی و شرایط واقعی پروژه انجام شود.
برای مشاهده سایر مدل‌های موجود می‌توانید دسته شیر پروانه ای استیل را بررسی کنید. همچنین تمام مدل‌های این خانواده در دسته شیر پروانه ای قرار گرفته‌اند.
شیر پروانه ای تمام استیل چیست؟
شیر پروانه‌ای یا Butterfly Valve از یک دیسک چرخان برای باز و بسته کردن مسیر جریان استفاده می‌کند. با چرخش دیسک، مسیر عبور سیال باز، محدود یا بسته می‌شود.
در مدل‌هایی که با عنوان «تمام استیل» عرضه می‌شوند، بخش بیشتری از اجزای اصلی شیر نسبت به مدل‌های دارای دیسک استیل از استنلس استیل ساخته می‌شود. با این حال جنس دقیق بدنه، دیسک، شفت، Seat و سایر قطعات باید برای همان مدل یا سفارش خرید بررسی شود.
اگر فقط وجود دیسک استیل برای پروژه کافی است، بررسی شیر پروانه ای دیسک استیل نیز می‌تواند برای مقایسه مفید باشد.
کاربرد شیر پروانه ای تمام استیل
شیرهای پروانه‌ای به دلیل ساختار نسبتاً ساده و امکان قطع و وصل سریع جریان در بسیاری از سیستم‌های پایپینگ مورد استفاده قرار می‌گیرند.
مدل تمام استیل می‌تواند برای پروژه‌هایی مورد بررسی قرار گیرد که مقاومت در برابر خوردگی و رطوبت اهمیت بیشتری دارد؛ از جمله:
- خطوط انتقال آب و سیالات
- سیستم‌های تصفیه آب
- صنایع شیمیایی و فرآیندی
- تأسیسات صنعتی
- برخی خطوط صنایع غذایی و دارویی
- محیط‌های مرطوب یا دارای عوامل خورنده
در صنایع غذایی و دارویی صرفاً استنلس استیل بودن شیر برای تأیید کاربرد بهداشتی کافی نیست. جنس Seat و Seal، نوع اتصال، سطح پرداخت، قابلیت شست‌وشو و الزامات استاندارد پروژه نیز باید بررسی شوند.
برای آشنایی کلی‌تر با نحوه عملکرد این نوع شیر می‌توانید مقاله باترفلای ولو یا شیر پروانه‌ای چیست؟ را مطالعه کنید.
تفاوت شیر پروانه ای تمام استیل و دیسک استیل
این دو اصطلاح نباید یکسان در نظر گرفته شوند.
در شیر پروانه ای دیسک استیل، ممکن است تنها دیسک یا بعضی از اجزا از استنلس استیل ساخته شده باشند و بدنه از متریال دیگری تولید شده باشد.
در شیر پروانه ای تمام استیل، بخش بیشتری از اجزای اصلی شیر از استنلس استیل ساخته می‌شود. به همین دلیل این مدل در پروژه‌هایی که مقاومت خوردگی اهمیت بیشتری دارد، بیشتر مورد بررسی قرار می‌گیرد.
با این حال برای تصمیم خرید باید جنس دقیق اجزای همان محصول از روی مشخصات فنی یا دیتاشیت تأیید شود.
شیر پروانه ای استیل 304 یا 316؟
گریدهای 304 و 316 از پرکاربردترین انواع استنلس استیل هستند. در بسیاری از شرایط، استیل 316 نسبت به 304 در برابر برخی محیط‌های حاوی کلراید و بعضی شرایط خورنده مقاومت بهتری دارد.
این موضوع به معنی مناسب بودن خودکار استیل 316 برای هر محیط دریایی، اسیدی یا شیمیایی نیست. برای انتخاب صحیح باید عواملی مانند موارد زیر بررسی شوند:
- نوع سیال
- غلظت مواد خورنده
- دمای کاری
- فشار کاری
- مدت تماس با سیال
- جنس Seat و Seal
- شرایط محیطی محل نصب
بنابراین اگر پروژه شرایط خورنده خاصی دارد، انتخاب 304 یا 316 باید بر اساس مشخصات واقعی سرویس انجام شود.
مزایای شیر پروانه ای تمام استیل
مهم‌ترین مزایایی که می‌توان برای این گروه از شیرها در نظر گرفت عبارت‌اند از:
- مقاومت مناسب در برابر خوردگی و رطوبت
- امکان قطع و وصل سریع جریان
- ساختار نسبتاً فشرده
- قابلیت استفاده در طیف متنوعی از خطوط صنعتی
- امکان انتخاب گرید استیل متناسب با پروژه
- مناسب بودن برای پروژه‌هایی که جنس قطعات اصلی شیر اهمیت بیشتری دارد
البته عملکرد واقعی شیر به طراحی، فشار و دمای کاری، نوع اتصال، جنس آب‌بندی و کیفیت ساخت مدل انتخابی وابسته است.
هنگام خرید شیر پروانه ای تمام استیل چه مواردی را بررسی کنیم؟
پیش از خرید بهتر است فقط به عبارت «تمام استیل» اکتفا نکنید و مشخصات فنی محصول را دقیق بررسی کنید.
مهم‌ترین موارد عبارت‌اند از:
گرید استیل
مشخص شود اجزای اصلی از استیل 304، 316 یا گرید دیگری ساخته شده‌اند.
جنس Seat و Seal
نوع آب‌بندی تأثیر مستقیمی بر سازگاری شیر با سیال و محدوده دمای کاری دارد.
نوع اتصال
بسته به مدل، ساختار اتصال می‌تواند متفاوت باشد. نوع اتصال باید با فلنج، لوله و طراحی خط تطابق داشته باشد.
فشار و دمای کاری
انتخاب شیر باید بر اساس فشار و دمای واقعی سیستم انجام شود و صرفاً از روی جنس بدنه تصمیم‌گیری نشود.
سایز
سایز شیر باید با سایز خط و الزامات طراحی پایپینگ مطابقت داشته باشد.
نوع عملگر
بسته به مدل و سایز، شیر می‌تواند با مکانیزم‌های مختلفی کنترل شود. نوع عملگر باید هنگام سفارش مشخص شود.
برای مشاهده سایر خانواده‌های شیر صنعتی می‌توانید به دسته اصلی شیرآلات صنعتی مراجعه کنید.
قیمت شیر پروانه ای تمام استیل
قیمت شیر پروانه ای تمام استیل به مشخصات فنی همان محصول وابسته است و می‌تواند با تغییر عوامل زیر متفاوت باشد:
- سایز
- گرید استنلس استیل
- جنس اجزای داخلی
- نوع Seat و Seal
- فشار کاری
- نوع اتصال
- برند و کشور سازنده
- نوع عملگر
به همین دلیل برای مقایسه قیمت، ابتدا باید مشخصات مورد نیاز پروژه مشخص شود و سپس قیمت مدل متناظر استعلام شود.
سوالات متداول
تفاوت شیر پروانه ای تمام استیل و شیر پروانه ای دیسک استیل چیست؟
در مدل دیسک استیل ممکن است فقط دیسک یا بخشی از اجزا از استنلس استیل باشد، در حالی که در مدل تمام استیل بخش بیشتری از اجزای اصلی شیر از استنلس استیل ساخته می‌شود. برای تعیین دقیق تفاوت باید دیتاشیت هر دو مدل بررسی شود.
آیا شیر پروانه ای تمام استیل برای صنایع غذایی مناسب است؟
می‌تواند در برخی خطوط صنایع غذایی مورد استفاده قرار گیرد، اما استنلس استیل بودن به‌تنهایی کافی نیست. جنس آب‌بندی، سطح پرداخت، نوع اتصال و الزامات بهداشتی پروژه نیز باید تأیید شوند.
استیل 304 بهتر است یا 316؟
انتخاب به شرایط سرویس بستگی دارد. 316 در بسیاری از محیط‌های حاوی کلراید و برخی شرایط خورنده مقاومت بهتری نسبت به 304 دارد، ولی انتخاب نهایی باید بر اساس نوع سیال، دما و شرایط پروژه انجام شود.
شیر پروانه ای برای چه کاری استفاده می‌شود؟
کاربرد اصلی آن قطع و وصل جریان است و در برخی سیستم‌ها برای تنظیم محدود جریان نیز استفاده می‌شود.
هنگام خرید چه مشخصاتی باید اعلام شود؟
حداقل سایز، فشار و دمای کاری، نوع سیال، گرید متریال، نوع اتصال، نوع Seat/Seal و در صورت نیاز نوع عملگر باید مشخص شود.
