توضیحات

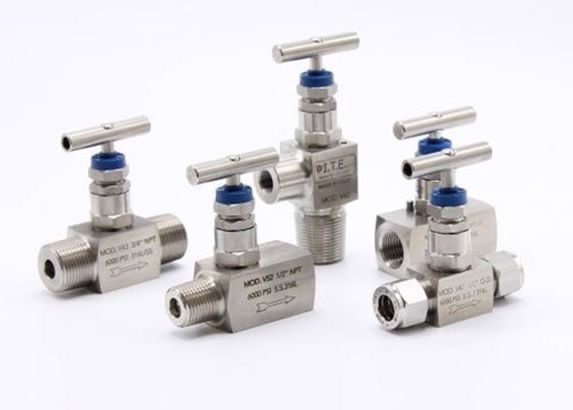

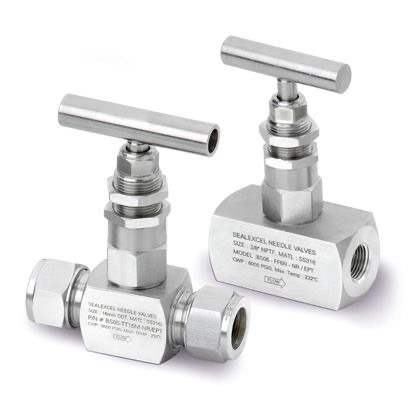

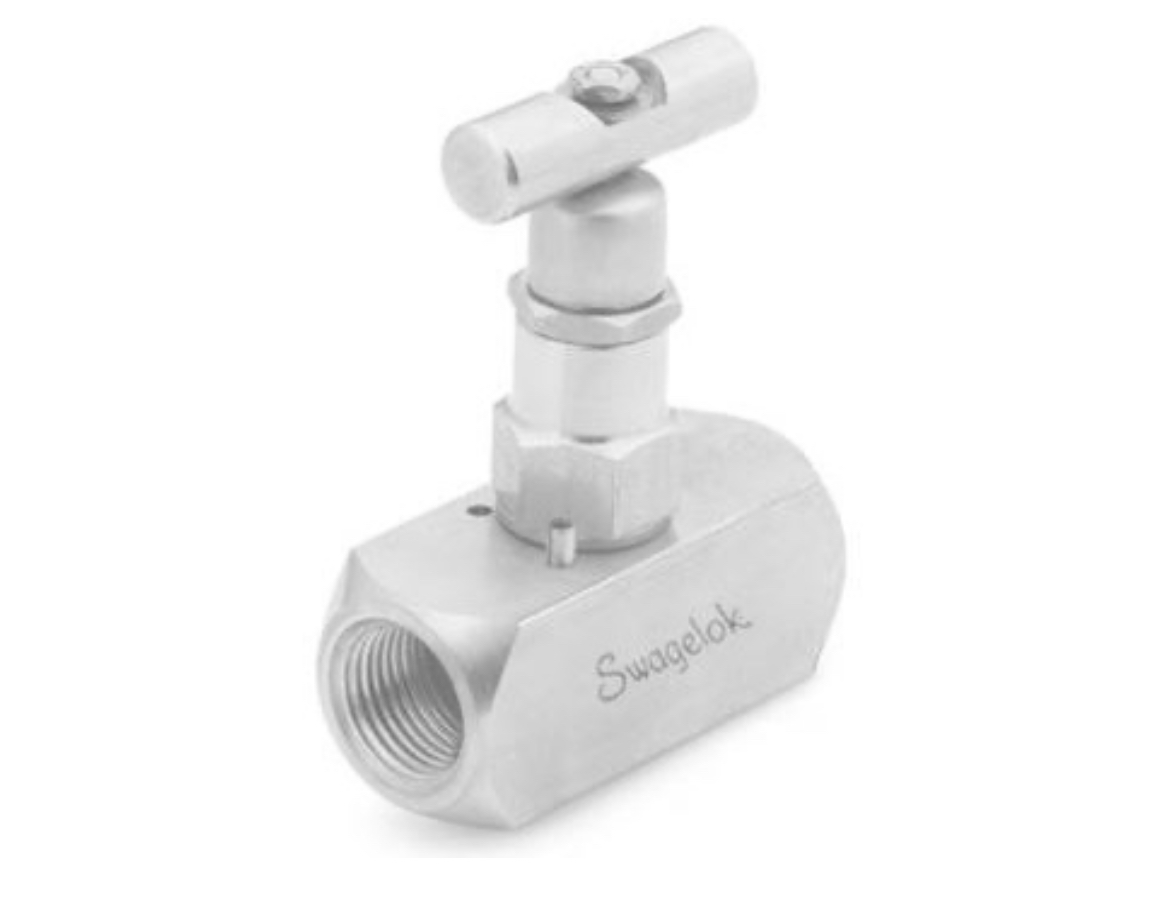

نیدل ولو استیل 316 ریتینگ 6000 یک Needle Valve صنعتی از خانواده شیرهای کنترل و محدودکننده جریان است که بدنه آن با مشخصه Stainless Steel 316 معرفی شده است. عبارت 6000 نیز باید براساس Model Code یا پلاک کالا بررسی شود تا مشخص شود منظور دقیقاً Pressure Rating برابر 6000 psi است یا مشخصه دیگری از سازنده.

این نوع شیر معمولاً در سیستم‌هایی مطرح است که به کنترل تدریجی جریان، Shut-off و عملکرد در فشارهای بالا نیاز دارند. با این حال سایز اتصال، نوع Connection، Stem Design، Seat، Packing و محدوده دقیق فشار و دما باید از دیتاشیت همان مدل تأیید شوند.

برای مشاهده سایر مدل‌های استنلس می‌توانید وارد دسته شیر سوزنی استیل شوید.

نیدل ولو استیل 316 چیست؟

Needle Valve یا نیدل ولو نوعی شیر با حرکت خطی Stem است که برای تغییر تدریجی سطح عبور جریان طراحی می‌شود.

با چرخاندن Handle، Stem به‌آرامی حرکت می‌کند و فاصله میان بخش انتهایی Stem و Seat تغییر می‌کند. این حرکت تدریجی امکان کنترل دقیق‌تر جریان را نسبت به بسیاری از شیرهای صرفاً On/Off فراهم می‌کند.

به همین دلیل Needle Valve در سیستم‌های ابزار دقیق، Sampling، خطوط فشار بالا و سرویس‌هایی که تنظیم محدود جریان اهمیت دارد قابل بررسی است.

برای مقایسه این خانواده با سایر شیرهای مشابه می‌توانید صفحه شیر سوزنی و گلوب ولو را بررسی کنید.

متریال استیل 316 در نیدل ولو چه مزیتی دارد؟

Stainless Steel 316 یکی از گریدهای رایج استنلس استیل در تجهیزات صنعتی و ابزار دقیق است و در بسیاری از محیط‌ها مقاومت خوردگی مناسبی ارائه می‌کند.

اما استفاده از 316 به این معنی نیست که شیر برای تمام سیالات خورنده مناسب است.

سازگاری واقعی باید براساس نوع سیال، غلظت، دما، فشار و همچنین متریال سایر اجزای در تماس با سیال بررسی شود.

اگر پروژه دارای محیط خورنده یا ماده شیمیایی خاص است، Material Compatibility باید برای همان شرایط سرویس بررسی شود.

آیا تمام اجزای این نیدل ولو از استیل 316 هستند؟

از عنوان محصول فقط مشخصه «استیل 316» قابل برداشت است و نمی‌توان بدون دیتاشیت نتیجه گرفت تمام اجزای شیر از Grade 316 ساخته شده‌اند.

ممکن است Body، Stem، Bonnet، Packing و Seat دارای مشخصات متفاوتی باشند.

بنابراین اگر پروژه الزام Material Traceability یا متریال مشخص برای Wetted Parts دارد، باید مشخصات اجزا به‌صورت جداگانه بررسی شوند.

عدد 6000 در نیدل ولو به چه معناست؟

در بسیاری از Needle Valveهای ابزار دقیق، عدد 6000 برای اشاره به Pressure Rating حدود 6000 psi استفاده می‌شود.

با این حال بهتر است برای همین محصول این موضوع از Model Code، Nameplate یا Datasheet تأیید شود و صرفاً براساس نام صفحه به‌صورت قطعی ثبت نشود.

اگر عدد 6000 واقعاً Rating برابر 6000 psi باشد، این مقدار تقریباً معادل 414 bar در شرایط مرجع است؛ اما فشار مجاز واقعی در دماهای مختلف می‌تواند کمتر شود.

آیا 6000 psi فشار کاری ثابت این شیر است؟

خیر. حتی اگر Rating محصول 6000 psi باشد، نباید آن را به‌عنوان فشار مجاز ثابت در تمام محدوده دمایی در نظر گرفت.

Pressure Rating به دمای سرویس، متریال، Packing، Connection و طراحی مدل وابسته است.

برای نمونه یک Needle Valve ممکن است در دمای محیط Rating بالایی داشته باشد اما با افزایش دما Pressure Rating آن کاهش پیدا کند.

بنابراین برای سرویس‌های فشار بالا باید Pressure-Temperature Data همان مدل بررسی شود.

چرا نیدل ولو برای خطوط فشار بالا استفاده می‌شود؟

Needle Valveها معمولاً دارای مسیر عبور نسبتاً کوچک و Stem کنترل‌شونده هستند و می‌توانند در طراحی‌های مناسب برای سرویس‌های فشار بالا استفاده شوند.

در چنین کاربردهایی کیفیت Body، Stem، Packing، Seat و Connection اهمیت زیادی دارد.

فقط ضخامت بدنه یا استیل بودن شیر برای تأیید سرویس High Pressure کافی نیست و کل Assembly باید برای فشار موردنظر Rating داشته باشد.

نوع اتصال نیدل ولو 316 ریتینگ 6000 چیست؟

نوع Connection از عنوان فعلی محصول مشخص نیست.

Needle Valveهای صنعتی می‌توانند بسته به طراحی دارای اتصال‌هایی مانند:

• NPT رزوه‌ای
• Tube Fitting
• Compression Fitting
• Male Thread یا Female Thread
• اتصالات اختصاصی فشار بالا

باشند.

بنابراین قبل از سفارش باید هم سایز و هم نوع اتصال دقیق مشخص شود.

چرا نوع اتصال در فشار 6000 psi اهمیت زیادی دارد؟

در سیستم‌های فشار بالا فقط Body شیر تعیین‌کننده Pressure Rating نیست.

Connection، Tube، Fitting و نحوه نصب نیز باید برای همان فشار طراحی شده باشند.

اگر شیر 6000 psi Rating داشته باشد اما لوله یا Fitting متصل به آن Rating پایین‌تری داشته باشد، فشار مجاز کل Assembly توسط ضعیف‌ترین جزء محدود می‌شود.

به همین دلیل در سیستم‌های ابزار دقیق باید شیر، Tube و Fitting به‌صورت یک مجموعه بررسی شوند.

Stem در Needle Valve چه نقشی دارد؟

Stem بخش متحرک اصلی نیدل ولو است که با حرکت خطی خود سطح عبور جریان را تغییر می‌دهد.

هندسه نوک Stem می‌تواند بر رفتار جریان اثر بگذارد و طراحی‌های مختلف برای Shut-off، Regulation یا Fine Metering استفاده شوند.

بنابراین صرف عبارت Needle Valve برای تعیین نوع عملکرد دقیق کافی نیست.

اگر کنترل دقیق دبی اهمیت دارد، Stem Type و Flow Coefficient مدل باید بررسی شوند.

تفاوت Regulating Stem و Shut-off Stem چیست؟

Regulating Stem برای تغییر تدریجی‌تر سطح عبور و کنترل بهتر جریان طراحی می‌شود.

در مقابل، برخی Stemها بیشتر برای Shut-off یا قطع جریان طراحی شده‌اند.

دو Needle Valve با ظاهر مشابه ممکن است رفتار کاملاً متفاوتی در کنترل جریان داشته باشند.

بنابراین در کاربردهای ابزار دقیق، انتخاب Stem Design اهمیت زیادی دارد.

Cv در نیدل ولو چیست و چرا اهمیت دارد؟

Cv یکی از پارامترهای مهم برای نشان دادن ظرفیت عبور جریان از شیر است.

دو Needle Valve با سایز Connection یکسان ممکن است Orifice و Cv متفاوتی داشته باشند و در نتیجه مقدار جریان متفاوتی عبور دهند.

اگر هدف پروژه تنظیم یک دبی مشخص است، انتخاب شیر فقط براساس سایز اتصال صحیح نیست و بهتر است Cv یا Kv نیز بررسی شود.

Seat در نیدل ولو استیل 316 چگونه انتخاب می‌شود؟

Seat و Stem Tip از اجزای اصلی در کنترل و آب‌بندی جریان هستند.

بسته به طراحی، شیر می‌تواند از Metal-to-Metal Seat یا متریال‌های نرم‌تر استفاده کند.

انتخاب Seat می‌تواند روی:

• Pressure Rating
• Temperature Rating
• Shut-off Performance
• سازگاری شیمیایی
• عمر شیر

اثر بگذارد.

به همین دلیل برای این محصول نباید بدون دیتاشیت PTFE، PCTFE یا Metal Seat را قطعی اعلام کرد.

Packing در نیدل ولو چه اهمیتی دارد؟

Packing وظیفه آب‌بندی اطراف Stem را دارد و از نشت سیال به بیرون جلوگیری می‌کند.

متریال Packing روی محدوده دمایی و سازگاری شیمیایی شیر اثر دارد.

در Needle Valveهای مختلف ممکن است از Packingهایی مانند PTFE، Grafoil یا سایر مواد استفاده شود، اما متریال دقیق این محصول باید از مدل واقعی تأیید شود.

دمای کاری نیدل ولو استیل 316 ریتینگ 6000 چقدر است؟

نمی‌توان فقط از روی متریال 316 و عدد 6000 یک محدوده دمایی ثابت برای این محصول تعیین کرد.

دمای مجاز به Stem، Seat، Packing، Connection و طراحی کلی شیر وابسته است.

بنابراین در مشخصات محصول بهتر است نوشته شود:

محدوده فشار و دمای کاری مطابق Pressure-Temperature Rating مدل موجود بررسی شود.

نیدل ولو 6000 برای چه کاربردهایی استفاده می‌شود؟

Needle Valveهای فشار بالا می‌توانند در سیستم‌هایی مطرح باشند که نیاز به Shut-off یا تنظیم محدود جریان در فشار بالا وجود دارد.

نمونه کاربردها می‌تواند شامل خطوط ابزار دقیق، تجهیزات اندازه‌گیری، Sampling Systems و برخی مدارهای Process Instrumentation باشد.

اما مناسب بودن همین محصول برای هر کاربرد باید براساس Connection، Cv، متریال، Pressure Rating، دمای کار و نوع سیال تعیین شود.

آیا نیدل ولو برای کنترل دقیق دبی مناسب است؟

یکی از مزیت‌های اصلی Needle Valve، امکان تغییر تدریجی سطح عبور جریان است.

به همین دلیل این نوع شیر نسبت به یک Ball Valve معمولی قابلیت بیشتری برای Regulation و Metering جریان دارد.

اما میزان دقت واقعی کنترل به Stem Profile، Orifice، Cv و طراحی همان مدل بستگی دارد.

برای Flow Control حساس باید این مشخصات قبل از خرید بررسی شوند.

تفاوت نیدل ولو و شیر توپی چیست؟

یکی از مهم‌ترین تفاوت‌ها در نحوه عملکرد آنهاست.

شیر توپی یا Ball Valve معمولاً با یک حرکت 90 درجه‌ای برای باز یا بسته کردن سریع جریان استفاده می‌شود.

Needle Valve در مقابل از حرکت تدریجی Stem استفاده می‌کند و برای Regulation جریان مناسب‌تر است.

بنابراین اگر هدف اصلی Isolation سریع باشد Ball Valve گزینه متداول‌تری است، اما برای تنظیم تدریجی جریان Needle Valve می‌تواند انتخاب مناسب‌تری باشد.

تفاوت این محصول با شیر سوزنی فلنجدار استیل چیست؟

محصول حاضر با مشخصات Stainless Steel 316 و Rating 6000 معرفی شده و بیشتر به خانواده Needle Valveهای ابزار دقیق و فشار بالا نزدیک است.

در مقابل، شیر سوزنی فلنجدار استیل با اتصال فلنجی معرفی می‌شود و می‌تواند از نظر سایز، Pressure Class و طراحی داخلی در گروه متفاوتی قرار گیرد.

بنابراین این دو محصول نباید صرفاً به دلیل استفاده از عبارت «شیر سوزنی» جایگزین مستقیم یکدیگر فرض شوند.

هنگام خرید نیدل ولو استیل 316 ریتینگ 6000 چه اطلاعاتی لازم است؟

• Material: Stainless Steel 316
• Pressure Rating: عدد 6000 و واحد دقیق آن
• Connection Type: NPT، Tube Fitting یا نوع دیگر
• Connection Size: سایز ورودی و خروجی
• Stem Type: Shut-off یا Regulating
• Seat / Stem Tip: متناسب با سرویس
• Packing: مناسب فشار، دما و سیال
• Cv / Orifice: در کاربردهای کنترل جریان
• Design Pressure: فشار طراحی سیستم
• Design Temperature: دمای طراحی
• Fluid: نوع سیال

اگر محصول جایگزین یک Needle Valve موجود است، بهتر است عکس Body Marking، Model Code و نوع Connection همراه درخواست ارسال شود.

قیمت نیدل ولو استیل 316 ریتینگ 6000

قیمت نیدل ولو استیل 316 ریتینگ 6000 فقط به متریال یا Pressure Rating وابسته نیست.

برند، سایز و نوع Connection، Model Code، Cv، Stem Design، Seat، Packing، استاندارد ساخت، موجودی و تعداد سفارش می‌توانند روی قیمت نهایی اثر بگذارند.

به همین دلیل هنگام مقایسه چند پیشنهاد قیمت باید مطمئن شوید محصولات از نظر Pressure Rating، Connection و Internal Design واقعاً معادل یکدیگر هستند.

سوالات متداول نیدل ولو استیل 316 ریتینگ 6000

جنس این نیدل ولو چیست؟

طبق عنوان محصول، متریال آن Stainless Steel 316 معرفی شده است؛ با این حال مشخصات تمام اجزا باید از دیتاشیت مدل واقعی بررسی شود.

عدد 6000 به چه معناست؟

در بسیاری از Needle Valveهای ابزار دقیق عدد 6000 به Pressure Rating برابر 6000 psi اشاره دارد، اما برای همین کالا باید واحد و Rating دقیق از روی پلاک یا Model Code تأیید شود.

6000 psi چند بار است؟

6000 psi تقریباً معادل 414 bar است، اما این تبدیل به معنی مجاز بودن شیر در 414 bar برای تمام دماها نیست.

آیا این شیر برای کنترل جریان مناسب است؟

Needle Valve برای Regulation و محدود کردن تدریجی جریان قابل استفاده است، اما دقت واقعی به Stem Design، Orifice و Cv مدل بستگی دارد.

نوع اتصال این محصول چیست؟

از عنوان فعلی مشخص نیست و باید از روی محصول یا Datasheet تعیین شود.

آیا تمام اجزای شیر از استیل 316 هستند؟

از عنوان نمی‌توان چنین نتیجه‌ای گرفت. متریال Stem، Seat، Packing و سایر Wetted Parts باید جداگانه بررسی شود.

آیا این نیدل ولو برای هر سیال خورنده مناسب است؟

خیر. سازگاری با سیال باید براساس Grade متریال، Seat، Packing، فشار، دما و ترکیب شیمیایی سیال بررسی شود.

خرید نیدل ولو استیل 316 ریتینگ 6000

برای خرید نیدل ولو استیل 316 ریتینگ 6000 بهتر است علاوه بر متریال و Rating، نوع و سایز Connection، Stem Type، Seat، Packing، Cv و شرایط واقعی فشار و دمای سیستم مشخص شوند.

برای مشاهده محصولات مشابه می‌توانید صفحه شیر سوزنی استیل را بررسی کنید یا برای مشاهده خانواده گسترده‌تر وارد دسته شیر سوزنی و گلوب ولو شوید.

برای استعلام قیمت و موجودی نیدل ولو استیل 316 ریتینگ 6000 بهتر است تصویر محصول، Model Code، سایز و نوع Connection، Pressure Rating موردنیاز و مشخصات سیال را همراه درخواست ارسال کنید.
