توضیحات

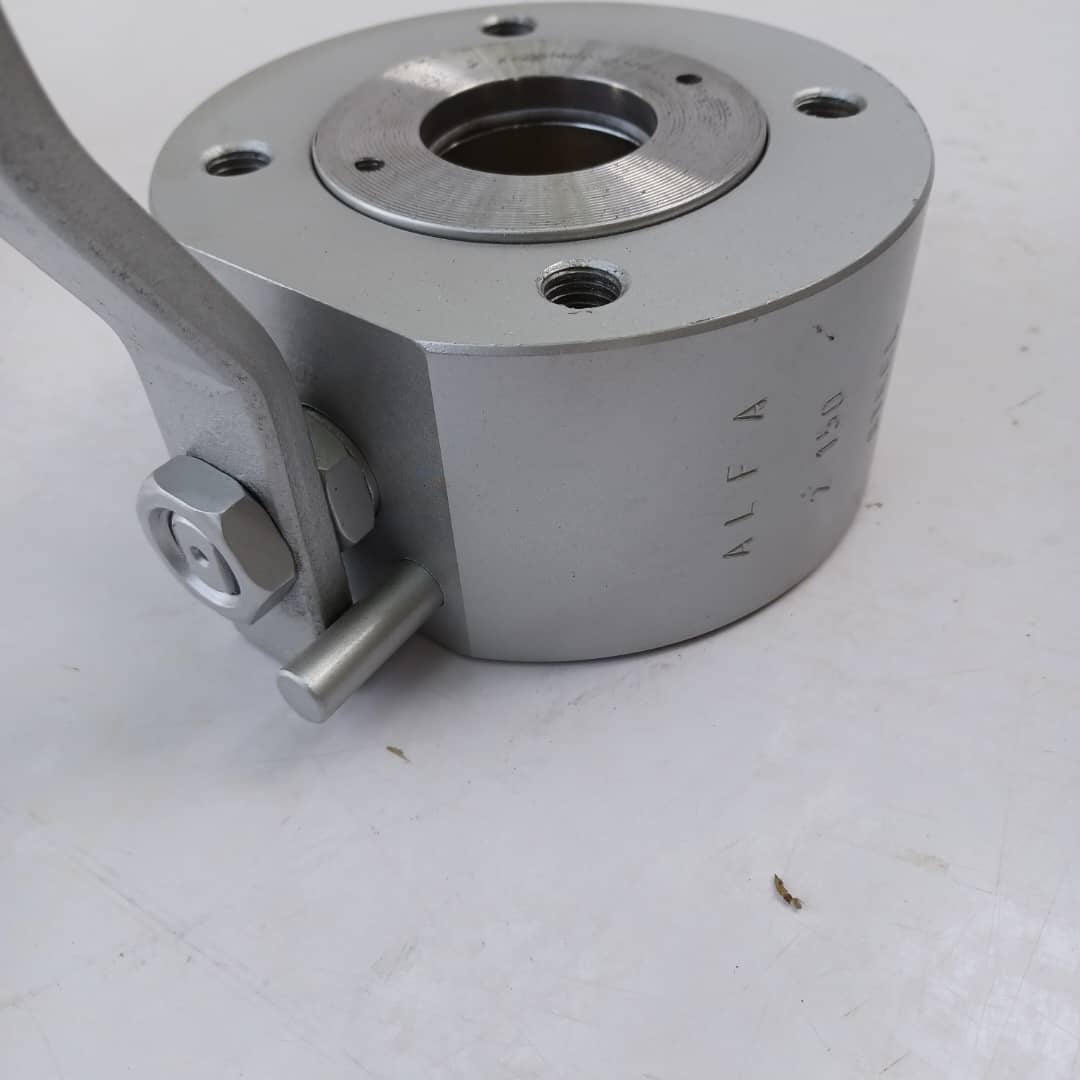

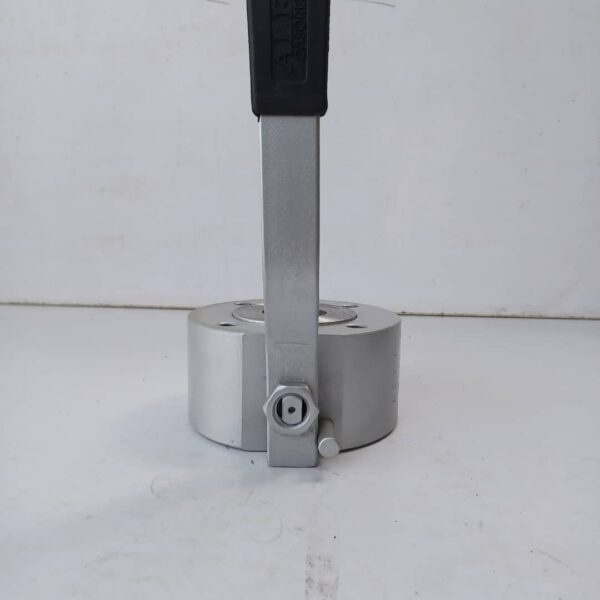

شیر توپی ویفری آلفا سایز 2 اینچ یک Ball Valve با طراحی فشرده بین‌فلنجی است که برای نصب میان دو فلنج خط لوله استفاده می‌شود. ساختار Wafer باعث کاهش طول نصب شیر نسبت به بسیاری از بال ولوهای فلنجی متعارف می‌شود و آن را برای خطوطی که محدودیت فضا دارند به گزینه‌ای قابل بررسی تبدیل می‌کند.

این محصول دارای سایز اسمی 2 اینچ است. برای انتخاب نهایی باید علاوه بر سایز، مدل دقیق آلفا، Pressure Rating، متریال بدنه، Bore، جنس Ball، Stem، Seat و Seal و سازگاری آنها با سیال و شرایط پروژه بررسی شود.

شیر توپی ویفری آلفا چیست؟

Wafer Ball Valve آلفا یک شیر توپی با بدنه فشرده است که در فضای بین دو فلنج خط قرار می‌گیرد.

درون شیر یک Ball سوراخ‌دار قرار دارد. با چرخش حدود 90 درجه‌ای دسته یا Stem، مسیر گوی در امتداد خط قرار گرفته و جریان باز می‌شود؛ با چرخش مجدد، مسیر بسته خواهد شد.

این مکانیزم باعث می‌شود شیر توپی برای قطع و وصل سریع جریان مناسب باشد.

مهم‌ترین ویژگی مدل ویفری نسبت به بسیاری از بال ولوهای فلنجی، کوتاه‌تر بودن مجموعه شیر در راستای خط است.

سایز 2 اینچ شیر ویفری آلفا به چه معناست؟

عدد 2 اینچ بیانگر سایز اسمی اتصال شیر است.

اما سایز اسمی به‌تنهایی برای خرید کافی نیست. هنگام جایگزینی یا نصب یک Wafer Ball Valve باید ابعاد واقعی شیر، استاندارد فلنج‌های خط و آرایش پیچ‌ها نیز بررسی شوند.

بنابراین اگر شیر قرار است جایگزین یک محصول قبلی شود، بهتر است علاوه بر عبارت «2 اینچ»، اطلاعات زیر نیز بررسی شوند:

نوع و استاندارد فلنج، Pressure Rating، Face-to-Face و ابعاد نصب.

دو شیر 2 اینچ می‌توانند از نظر کلاس فشار یا ابعاد نصب متفاوت باشند.

تفاوت شیر ویفری آلفا با بال ولو فلنجی چیست؟

در Ball Valve فلنجی، خود شیر دارای دو انتهای فلنجی کامل است.

در مدل Wafer، بدنه شیر فشرده‌تر طراحی شده و شیر بین فلنج‌های خط قرار می‌گیرد.

این تفاوت معمولاً چند نتیجه دارد:

• طول Face-to-Face کمتر
• اشغال فضای کمتر
• طراحی فشرده‌تر
• وزن کمتر در بسیاری از مدل‌ها
• مناسب بودن برای برخی Skidها و خطوط متراکم

اما ویفری بودن به معنی بهتر بودن شیر برای تمام پروژه‌ها نیست. نوع اتصال باید با Specification و طراحی مکانیکی خط هماهنگ باشد.

مزیت شیر توپی ویفری آلفا چیست؟

مهم‌ترین مزیت این نوع شیر طراحی Compact است.

زمانی که فاصله بین تجهیزات کم است یا طراح قصد دارد طول مجموعه پایپینگ را کاهش دهد، Wafer Ball Valve می‌تواند نسبت به برخی Ball Valveهای فلنجی فضای کمتری اشغال کند.

خود Alfa Valvole نیز خانواده Wafer Ball Valve خود را با طراحی Compact معرفی می‌کند.

مزیت دیگر، عملکرد ربع‌گرد است که امکان باز و بسته کردن سریع شیر را فراهم می‌کند.

کلاس فشار شیر ویفری آلفا 2 اینچ چقدر است؟

کلاس فشار باید از روی مدل دقیق شیر مشخص شود.

این موضوع اهمیت زیادی دارد، زیرا Wafer Ball Valveهای آلفا فقط در یک Rating تولید نمی‌شوند و خانواده‌های مختلف آنها می‌توانند Pressure Rating متفاوت داشته باشند.

برای مثال در خانواده Wafer Ball Valve سازنده Alfa Valvole مدل‌هایی با Ratingهایی مانند:

PN 10-40، ANSI 150، ANSI 300 و Ratingهای بالاتر وجود دارند.

بنابراین نباید بدون مشاهده Nameplate یا Datasheet، برای این محصول Class 150 یا PN40 ثبت کرد.

در استعلام پروژه، بهتر است کلاس موردنیاز یا فشار و دمای طراحی خط مشخص شود.

جنس شیر ویفری آلفا چیست؟

گرید دقیق متریال این محصول نیز باید تأیید شود.

در خانواده Wafer Ball Valve آلفا امکان استفاده از متریال‌های متفاوت وجود دارد و سازنده مدل‌های استنلس استیل و کربن استیل را عرضه می‌کند.

حتی در مدل‌های Stainless Steel نیز باید مشخص شود متریال دقیق بدنه چیست.

بنابراین درج عباراتی مانند 304، 316، 316L یا CF8M در مشخصات همین محصول فقط زمانی صحیح است که روی دیتاشیت، پلاک یا مدارک کالای موجود تأیید شده باشد.

اگر متریال استنلس استیل برای پروژه الزام است، هنگام استعلام گرید موردنیاز را نیز اعلام کنید.

آیا شیر ویفری آلفا 2 اینچ Full Bore است؟

این ویژگی نیز وابسته به مدل است.

در Full Bore مسیر عبور Ball نسبت به Reduced Bore بازتر است و محدودیت کمتری برای جریان ایجاد می‌شود.

اما نمی‌توان فقط بر اساس برند، سایز یا Wafer بودن نتیجه گرفت که شیر Full Bore است.

اگر افت فشار یا ظرفیت جریان برای پروژه اهمیت دارد، Bore واقعی و در صورت نیاز مقدار Kv یا Cv باید از دیتاشیت بررسی شود.

شیر ویفری آلفا برای چه کاربردی استفاده می‌شود؟

این نوع شیر برای خطوطی قابل بررسی است که به قطع و وصل جریان همراه با طراحی فشرده نیاز دارند.

بسته به مدل، متریال و Seat واقعی، کاربرد آن می‌تواند در خطوط صنعتی آب، هوا، روغن، گاز یا برخی سیالات فرایندی مطرح باشد.

اما مناسب بودن شیر برای یک سیال خاص باید بر اساس متریال تمام اجزای در تماس با سیال تعیین شود.

بدنه تنها عامل تعیین‌کننده نیست؛ Ball، Stem، Seat و Seal نیز باید با سیال و دمای کار سازگار باشند.

آیا این شیر برای مواد شیمیایی مناسب است؟

این موضوع بدون مشخص شدن متریال و نوع ماده شیمیایی قابل پاسخ قطعی نیست.

برای انتخاب شیر در یک خط شیمیایی باید حداقل این موارد مشخص باشند:

نوع ماده، غلظت، دمای کار، فشار، گرید بدنه و جنس Seat و Seal.

عبارت «استیل» نیز به‌تنهایی برای تأیید سازگاری شیمیایی کافی نیست؛ زیرا رفتار 304، 316 و سایر گریدها در محیط‌های خورنده یکسان نیست.

Seat در بال ولو آلفا چرا مهم است؟

آب‌بندی Ball Valve توسط تماس Ball و Seat انجام می‌شود.

به همین دلیل محدودیت واقعی شیر در برابر دما یا مواد شیمیایی ممکن است توسط Seat تعیین شود، نه فقط بدنه فلزی.

در مدل‌های مختلف Ball Valve ممکن است متریال‌های متفاوتی برای Seat استفاده شود.

بنابراین هنگام سفارش این محصول، Seat Material یکی از مشخصاتی است که باید کنترل شود.

خصوصاً اگر خط دارای دمای بالا یا سیال شیمیایی باشد، مشخص کردن Seat اهمیت بیشتری پیدا می‌کند.

آیا شیر ویفری آلفا قابلیت نصب اکچویتور دارد؟

در خانواده Wafer Ball Valve آلفا مدل‌هایی با امکان اتصال Actuator وجود دارند و سازنده برای برخی سری‌ها Mounting مطابق ISO 5211 ارائه می‌کند.

اما وجود این قابلیت در همین کالای موجود باید از مدل دقیق آن تأیید شود.

اگر قرار است شیر با Actuator پنوماتیک یا برقی کار کند، بهتر است این موضوع از ابتدا هنگام استعلام اعلام شود تا مواردی مانند Mounting، Torque و نوع Stem نیز بررسی شوند.

آیا این شیر برای کنترل دبی مناسب است؟

Ball Valve استاندارد عمدتاً برای On/Off یا قطع و وصل جریان استفاده می‌شود.

استفاده مداوم از شیر توپی معمولی در وضعیت نیمه‌باز برای Throttling بدون بررسی طراحی شیر توصیه نمی‌شود؛ زیرا شرایط جریان می‌تواند به Ball یا Seat آسیب وارد کند.

اگر هدف اصلی کنترل دقیق دبی است، باید مدل مناسب Control Service و مشخصات جریان بررسی شود.

هنگام نصب Wafer Ball Valve چه مواردی مهم است؟

قبل از نصب باید تطابق شیر با فلنج‌های خط بررسی شود.

مهم‌ترین موارد شامل:

سایز، Pressure Rating، استاندارد فلنج، ابعاد نصب، محل و تعداد پیچ‌ها و جهت صحیح قرارگیری شیر هستند.

همچنین خط نباید به شکلی مونتاژ شود که نیروی اضافی ناشی از عدم هم‌محوری لوله‌ها به بدنه شیر منتقل شود.

پس از نصب نیز باید امکان حرکت آزاد دسته یا Actuator وجود داشته باشد.

تفاوت شیر ویفری آلفا و شیر توپی بین فلنجی چیست؟

از نظر مفهوم طراحی، Wafer Ball Valve نوعی شیر توپی بین‌فلنجی است.

«ویفری» نام فرم فشرده نصب است و «بین‌فلنجی» نحوه قرار گرفتن شیر در خط را توضیح می‌دهد.

بنابراین در بازار ممکن است این محصول با عبارت‌های زیر جست‌وجو شود:

شیر ویفری آلفا، شیر توپی ویفری آلفا، بال ولو ویفری آلفا و شیر توپی بین فلنجی آلفا.

برای مشاهده سایر مدل‌های این خانواده می‌توانید صفحه شیر توپی استیل را بررسی کنید.

تفاوت شیر ویفری آلفا با شیر توپی استیل معمولی چیست؟

هر دو از مکانیزم Ball Valve استفاده می‌کنند، اما فرم بدنه و اتصال می‌تواند متفاوت باشد.

مدل ویفری برای قرارگیری میان دو فلنج طراحی شده است، در حالی که Ball Valveهای دیگر ممکن است دارای اتصال فلنجی کامل، دنده‌ای یا جوشی باشند.

به همین دلیل هنگام انتخاب بهتر است ابتدا نوع Connection پروژه مشخص شود و سپس مدل مناسب انتخاب شود.

اگر هنوز نوع اتصال مشخص نشده است، دسته شیر توپی یا بال ولو امکان مقایسه سایر مدل‌ها را فراهم می‌کند.

قیمت شیر توپی ویفری آلفا 2 اینچ

قیمت این محصول فقط به سایز 2 اینچ وابسته نیست.

مدل دقیق آلفا، Pressure Rating، متریال بدنه، Bore، نوع Seat، نوع عملگر، اصالت کالا و وضعیت موجودی می‌توانند روی قیمت اثر بگذارند.

بنابراین برای مقایسه قیمت دو شیر ویفری 2 اینچ باید ابتدا مشخص شود که از نظر مدل و مشخصات فنی معادل یکدیگر هستند.

برای دریافت قیمت روز بهتر است تصویر Nameplate یا مشخصات موردنیاز پروژه همراه با درخواست ارسال شود.

برای استعلام شیر ویفری آلفا چه اطلاعاتی لازم است؟

برای استعلام دقیق شیر توپی ویفری آلفا سایز 2 اینچ بهتر است این اطلاعات را اعلام کنید:

سایز که در این محصول 2 اینچ است، Pressure Class یا PN موردنیاز، گرید متریال، سیال، فشار و دمای طراحی، نوع Bore، جنس Seat و تعداد موردنیاز.

اگر محصول جایگزین یک شیر موجود است، ارسال عکس پلاک شیر قبلی یا Datasheet بهترین راه برای جلوگیری از انتخاب مدل اشتباه است.

سوالات متداول شیر ویفری آلفا 2 اینچ

این محصول چه سایزی است؟

سایز اسمی محصول 2 اینچ است.

شیر ویفری آلفا همان بال ولو بین فلنجی است؟

بله؛ Wafer Ball Valve در گروه Ball Valveهای فشرده‌ای قرار می‌گیرد که برای نصب بین فلنج‌های خط طراحی شده‌اند.

کلاس فشار این شیر چقدر است؟

از عنوان محصول مشخص نیست و باید از مدل دقیق یا پلاک شیر تأیید شود. خانواده Wafer آلفا با Ratingهای مختلف تولید می‌شود.

آیا این محصول استیل 316 است؟

گرید دقیق متریال از عنوان فعلی قابل تشخیص نیست و باید از دیتاشیت یا Nameplate بررسی شود.

آیا این شیر Full Bore است؟

این مشخصه به مدل بستگی دارد و باید از دیتاشیت بررسی شود.

کاربرد اصلی آن چیست؟

کاربرد اصلی Ball Valve استاندارد، قطع و وصل سریع جریان است. طراحی Wafer نیز باعث کاهش فضای موردنیاز برای نصب می‌شود.

چرا مدل دقیق آلفا هنگام خرید مهم است؟

زیرا محصولات Wafer آلفا با Pressure Rating، متریال و طراحی‌های مختلف عرضه می‌شوند و صرف سایز 2 اینچ برای تعیین مشخصات فنی کافی نیست.

خرید شیر توپی ویفری آلفا سایز 2 اینچ

برای خرید این محصول، علاوه بر سایز 2 اینچ بهتر است مدل دقیق، Pressure Rating، متریال بدنه، Seat، Bore و شرایط واقعی سرویس مشخص شوند.

برای استعلام قیمت و موجودی شیر توپی ویفری آلفا 2 اینچ می‌توانید مشخصات پروژه یا تصویر پلاک شیر موردنیاز را برای کارشناسان تجهیز فولاد ارسال کنید.
