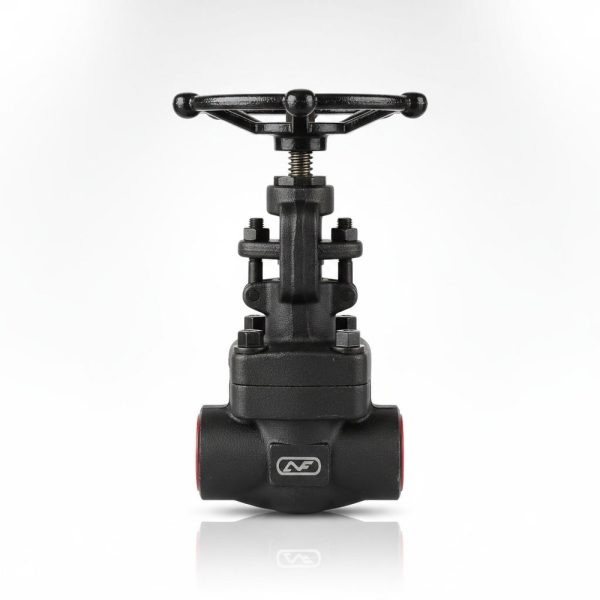

شیرکشویی فولادی کلاس 1500 چیست؟

شیرکشویی فولادی کلاس 1500 نوعی Gate Valve صنعتی با اتصال دنده‌ای است که برای قطع و وصل کامل جریان در سیستم‌هایی استفاده می‌شود که مشخصات طراحی آن‌ها با Pressure Class 1500 تطابق دارد.

در شیر کشویی، Gate با حرکت خطی بالا و پایین می‌رود. زمانی که شیر کاملاً باز است، Gate از مسیر اصلی جریان خارج می‌شود و زمانی که شیر بسته می‌شود، عضو مسدودکننده روی Seat قرار می‌گیرد و مسیر سیال را می‌بندد.

به همین دلیل Gate Valve عمدتاً برای Isolation Service استفاده می‌شود و انتخاب اصلی برای تنظیم تدریجی دبی نیست.

برای مشاهده مدل‌های دیگر می‌توانید دسته شیر کشویی فولادی را بررسی کنید. خانواده کامل‌تر نیز در دسته شیر کشویی تجهیز فولاد قرار دارد.

Class 1500 به چه معناست؟

یکی از مهم‌ترین نکات هنگام خرید این محصول، تفسیر صحیح عبارت Class 1500 است.

Class 1500 به معنی فشار کاری ثابت 1500 psi نیست. Pressure Class بخشی از سیستم Rating شیر است و فشار مجاز واقعی آن به عواملی مانند متریال، دمای کاری، استاندارد طراحی و Pressure-Temperature Rating مدل واقعی بستگی دارد.

بنابراین نباید فقط از روی عدد 1500 نتیجه گرفت که شیر در هر دمایی می‌تواند فشار ثابتی را تحمل کند.

در پروژه صنعتی بهتر است این موارد از دیتاشیت یا مدارک سازنده بررسی شوند:

• Body Material و Grade دقیق
• Pressure-Temperature Rating
• Design Standard
• نوع اتصال
• سایز
• Trim Material
• Seat
• Packing

اگر پروژه Piping Class مشخصی دارد، همان سند باید مبنای انتخاب شیر قرار گیرد.

آیا Class 1500 برای فشارهای بالا استفاده می‌شود؟

Class 1500 در مقایسه با Classهای پایین‌تر در خانواده Rating بالاتری قرار می‌گیرد و در پروژه‌هایی با Design Conditions بالاتر می‌تواند مورد استفاده قرار گیرد.

اما عبارت «High Pressure» به‌تنهایی برای خرید کافی نیست.

ممکن است دو سیستم هر دو از نظر عمومی فشار بالا محسوب شوند، ولی یکی به Class 600 و دیگری به Class 1500 نیاز داشته باشد. انتخاب به طراحی واقعی خط بستگی دارد.

برای مقایسه می‌توانید محصول شیرفلکه 1 اینچ فولادی کلاس 300 را نیز ببینید؛ البته Class 300 و Class 1500 جایگزین مستقیم یکدیگر نیستند و باید مطابق مشخصات پروژه انتخاب شوند.

اتصال دنده‌ای چه نکاتی دارد؟

مطابق اطلاعات فعلی محصول، این شیر دارای Threaded Connection است.

در سفارش پروژه‌ای، فقط عبارت «دنده‌ای» کافی نیست و استاندارد دقیق Thread نیز باید مشخص شود. برای مثال ممکن است پروژه NPT یا استاندارد رزوه دیگری را الزام کرده باشد.

بنابراین هنگام استعلام بهتر است مشخص شوند:

• سایز اتصال
• استاندارد Thread
• Female یا Male بودن اتصال، در صورت نیاز
• Pressure Rating اتصال
• الزامات آب‌بندی رزوه

این اطلاعات باید از دیتاشیت یا Marking محصول تأیید شوند و نباید از روی محصولات مشابه بازار حدس زده شوند.

آیا این شیر API 602 است؟

وجود Gate Valve دنده‌ای Class 1500 می‌تواند از نظر مشخصات کلی به خانواده شیرهایی نزدیک باشد که در استاندارد API 602 پوشش داده می‌شوند. API 602 برای Gate، Globe و Check Valveهای کوچک فولادی، از جمله برخی مدل‌های Class 1500 با اتصال Threaded یا Socket Weld، کاربرد دارد.

اما این موضوع به معنی آن نیست که این محصول تجهیز فولاد حتماً API 602 است.

API 602 فقط زمانی باید در جدول یا عنوان محصول درج شود که یکی از این موارد آن را تأیید کند:

• Datasheet سازنده
• Body Marking
• Nameplate
• Certificate
• Purchase Specification واقعی کالا

تا آن زمان، Design Standard را حدس نمی‌زنیم.

کربن استیل دقیقاً چه متریالی است؟

صفحه فعلی Body Material را Carbon Steel معرفی می‌کند. این مشخصه قابل استفاده است، اما Carbon Steel نام یک خانواده متریال است و Grade دقیق را مشخص نمی‌کند.

در شیرهای Forged Steel صنعتی ممکن است Gradeهایی مانند A105 یا A105N دیده شوند، اما نباید این مشخصات را بدون مدرک به این محصول نسبت داد.

برای خرید پروژه‌ای بهتر است Grade بدنه از روی:

• MTC
• Heat Number
• Body Marking
• Datasheet سازنده

کنترل شود.

اگر پروژه Grade مشخصی الزام کرده باشد، عبارت عمومی «فولادی» برای تأیید متریال کافی نیست.

شیر کشویی برای تنظیم دبی مناسب است؟

معمولاً خیر.

Gate Valve برای Fully Open یا Fully Closed Service مناسب‌تر است. استفاده طولانی در حالت نیمه‌باز می‌تواند جریان پرسرعت موضعی در اطراف Gate و Seat ایجاد کند و باعث سایش، لرزش یا آسیب اجزای داخلی شود.

اگر وظیفه اصلی سیستم Throttling یا کنترل تدریجی Flow باشد، باید خانواده شیر مناسب‌تری انتخاب شود.

بنابراین در این صفحه عبارت «کنترل جریان» را به معنای Regulation استفاده نمی‌کنیم و عملکرد اصلی را قطع و وصل کامل جریان می‌نویسیم.

آیا Gate Valve افت فشار کمی دارد؟

وقتی Gate Valve کاملاً باز است، Gate تا حد زیادی از مسیر اصلی جریان خارج می‌شود. این طراحی می‌تواند در بسیاری از مدل‌ها مقاومت جریان نسبتاً محدودی ایجاد کند.

اما عبارت «بدون افت فشار» صحیح نیست.

افت فشار واقعی همچنان به موارد زیر وابسته است:

• Bore شیر
• طراحی داخلی
• سایز
• دبی
• خواص سیال

اگر Pressure Drop اهمیت مهندسی دارد، باید Cv یا اطلاعات Flow سازنده بررسی شود.

آیا برای بخار فشار بالا مناسب است؟

Gate Valveهای فولادی Class 1500 می‌توانند برای برخی Steam Serviceهای فشار بالاتر طراحی شوند، اما مناسب‌بودن این محصول برای بخار را نمی‌توان فقط از Class 1500 نتیجه گرفت.

در سرویس بخار باید حداقل این موارد تأیید شوند:

• Body Grade
• Pressure-Temperature Rating
• Trim Material
• Packing
• Stem
• Seat
• Design Standard

ممکن است محدودیت دمایی شیر توسط Packing یا یکی از اجزای داخلی تعیین شود.

بنابراین به‌جای عبارت قطعی «مناسب بخار فشار بالا»، بهتر است گفته شود این کاربرد پس از تطبیق مشخصات واقعی شیر با شرایط بخار پروژه قابل بررسی است.

کاربرد در صنایع نفت، گاز و پتروشیمی

Gate Valveهای فولادی در صنایع نفت، گاز، پالایشگاهی و فرآیندی کاربرد گسترده دارند، اما نام صنعت به‌تنهایی برای تأیید یک Valve کافی نیست.

در هر پروژه باید بررسی شوند:

• نوع سیال
• فشار طراحی
• دمای طراحی
• خوردگی
• Piping Class
• استاندارد پروژه
• Fire Safe Requirement، در صورت نیاز
• Fugitive Emission Requirement، در صورت نیاز

وجود Class 1500 نیز به‌تنهایی این الزامات را تأیید نمی‌کند.

اگر Fire Safe یا استاندارد انتشار فرار برای پروژه ضروری باشد، Certificate همان مدل باید بررسی شود.

سایز این محصول چقدر است؟

برخلاف بسیاری از صفحات محصول که یک سایز مشخص دارند، صفحه فعلی این Gate Valve سایز را طبق سفارش مشتری نشان می‌دهد.

بنابراین جدول محصول نباید یک سایز ثابت مثل 1 یا 2 اینچ را بدون مدرک اضافه کند.

در زمان خرید باید Size دقیق همراه درخواست اعلام شود. سایز روی مواردی مانند:

• ابعاد شیر
• Bore
• وزن
• End Connection
• ظرفیت جریان
• قیمت

اثر دارد.

برای مقایسه یک محصول سایز مشخص می‌توانید شیرکشویی فولادی 2 اینچ برند JC را بررسی کنید؛ این محصول از نظر برند، Rating و سایر مشخصات الزاماً مشابه Class 1500 نیست.

آب‌بندی شیر کشویی کلاس 1500

در متن فعلی عبارت «آب‌بندی کامل» آمده است، اما بهتر است چنین ادعایی بدون Test Standard یا Leakage Class حذف شود.

هیچ Valve صنعتی را نباید فقط از روی نام Gate Valve دارای Zero Leakage دانست.

عملکرد آب‌بندی به عواملی مانند:

• Seat Design
• Gate Design
• Surface Finish
• Differential Pressure
• Test Standard

وابسته است.

اگر پروژه Leakage Requirement مشخصی دارد، نتیجه تست یا استاندارد همان محصول باید بررسی شود.

راهنمای خرید شیرکشویی فولادی کلاس 1500

برای خرید دقیق‌تر بهتر است این اطلاعات همراه استعلام ارسال شوند:

• سایز موردنیاز
• Class 1500
• Carbon Steel
• اتصال Threaded
• استاندارد دقیق Thread
• Body Grade
• Trim Material
• Stem و Seat
• Packing
• Design Pressure
• Design Temperature
• نوع سیال
• Design Standard
• تعداد
• برند موردنظر، در صورت الزام
• MTC و Certificates موردنیاز

اگر پروژه دارای Valve Datasheet یا Piping Specification است، ارسال همان سند بهترین روش برای جلوگیری از اشتباه در سفارش است.

قیمت شیرکشویی فولادی کلاس 1500

قیمت این محصول به Class به‌تنهایی وابسته نیست. سایز، Grade بدنه، Trim، نوع اتصال، برند، استاندارد، مدارک فنی و تعداد سفارش همگی روی قیمت اثر دارند.

بنابراین هنگام مقایسه دو پیشنهاد ابتدا باید مشخص شود که هر دو Valve از نظر فنی واقعاً قابل جایگزینی هستند.

قیمت روز محصول بهتر است فقط از بخش WooCommerce سایت نمایش داده شود و داخل متن توضیحات ثابت نوشته نشود.

سوالات متداول

آیا Class 1500 یعنی فشار 1500 psi؟

خیر. فشار مجاز واقعی با متریال و دما تغییر می‌کند و باید از Pressure-Temperature Rating مدل واقعی گرفته شود.

آیا این شیر برای تنظیم جریان مناسب است؟

Gate Valve معمولاً برای قطع و وصل کامل جریان طراحی می‌شود و گزینه اصلی برای Throttling نیست.

اتصال این محصول چیست؟

طبق اطلاعات فعلی صفحه، اتصال دنده‌ای است؛ اما استاندارد دقیق Thread باید از مشخصات واقعی محصول تأیید شود.

آیا این شیر API 602 است؟

تا زمان تأیید Datasheet یا Marking نمی‌توان این استاندارد را به محصول نسبت داد.

آیا برای بخار مناسب است؟

در صورت تطبیق Pressure-Temperature Rating، متریال، Trim و Packing با شرایط Steam Service.

خرید شیرکشویی فولادی کلاس 1500

برای خرید یا استعلام قیمت شیرکشویی فولادی کلاس 1500، سایز، تعداد، نوع سیال، فشار و دمای طراحی و استاندارد Thread موردنیاز را برای تجهیز فولاد ارسال کنید.

اگر پروژه دارای Piping Class، Valve Datasheet یا الزامات مشخص برای Body Grade، Trim و Certificate است، این اطلاعات را نیز همراه درخواست ارسال کنید تا محصول پیشنهادی با شرایط واقعی خط مطابقت داشته باشد.

برای مشاهده سایر گزینه‌ها می‌توانید دسته شیر کشویی فولادی را بررسی کنید.
