شیرگازی کلاس 800 استیل آلفا چیست؟

شیرگازی کلاس 800 استیل آلفا یک Ball Valve صنعتی ربع‌گرد برای قطع و وصل جریان است. در این شیر، گوی سوراخ‌دار داخل بدنه با چرخش حدود 90 درجه اهرم بین وضعیت باز و بسته قرار می‌گیرد؛ به همین دلیل Ball Valve برای سرویس‌هایی که On/Off سریع اهمیت دارد یکی از گزینه‌های قابل بررسی است.

صفحه فعلی تجهیز فولاد این محصول را با برند ALFA، Pressure Class 800 و بدنه Stainless Steel معرفی می‌کند. همچنین برای این خانواده بازه سایز 1/4 تا 2 اینچ و چند نوع اتصال اعلام شده است.

برای مشاهده سایر مدل‌های این گروه می‌توانید دسته شیر گازی استیل و دسته اصلی شیر گازی را بررسی کنید.

Class 800 در شیر گازی آلفا یعنی چه؟

Class 800 یک رده فشاری است و نباید آن را به معنی فشار کاری ثابت 800 psi در تمام شرایط دانست.

فشار مجاز یک Ball Valve صنعتی به مجموعه‌ای از مشخصات وابسته است، از جمله:

• متریال دقیق بدنه
• دمای کاری
• طراحی شیر
• نوع اتصال
• Seat و Seal
• Pressure-Temperature Rating همان مدل

در نتیجه هنگام خرید نباید فقط عبارت Class 800 مبنای انتخاب باشد. Design Pressure و Design Temperature خط باید با Datasheet مدل موردنظر تطبیق داده شوند.

ALFA برای خانواده 20T خود واقعاً نسخه 800 lbs تولید می‌کند، اما تا زمانی که مشخص نشود محصول موجود تجهیز فولاد دقیقاً ALFA 20T است، Ratingها و جزئیات اختصاصی آن مدل را به این صفحه منتقل نمی‌کنیم.

متریال این محصول 304 است یا 316؟

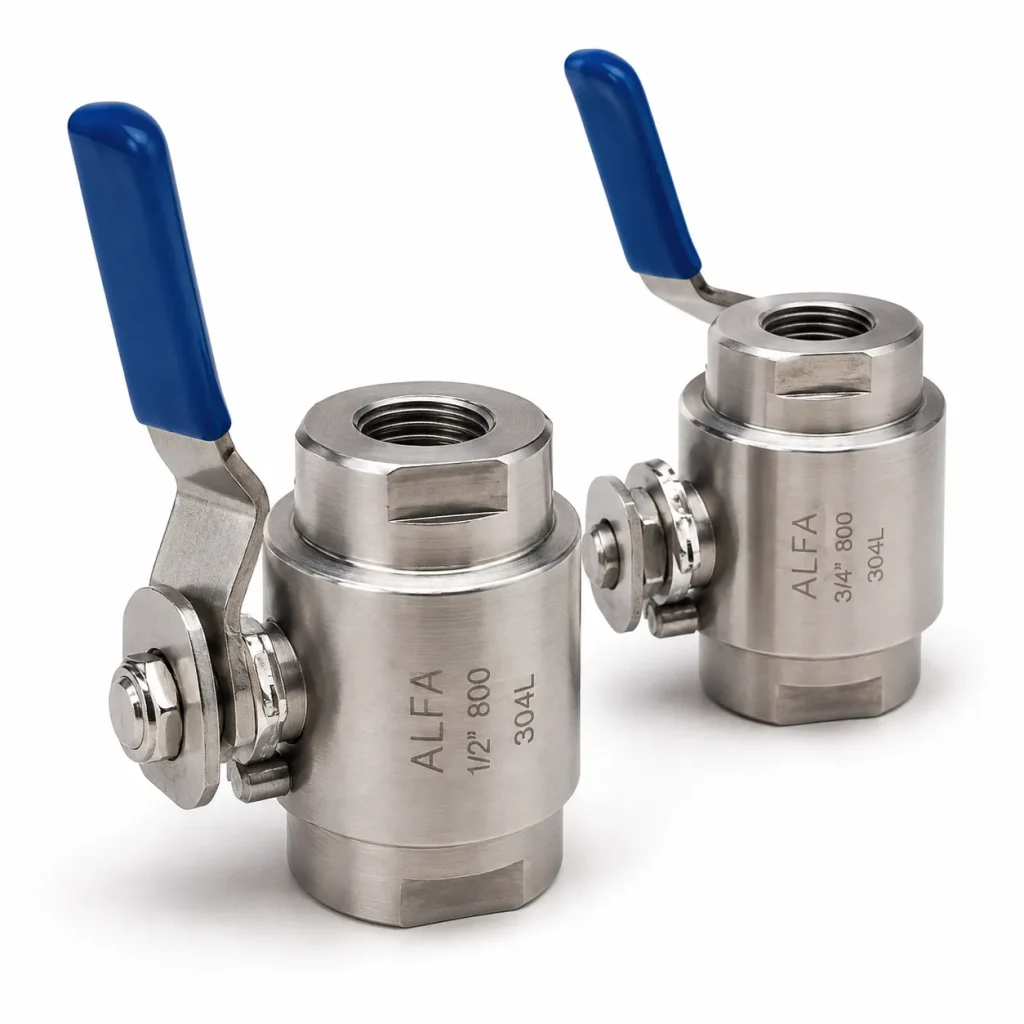

صفحه محصول در حال حاضر خانواده متریال را Stainless Steel و متریال نمونه تصویر را 304L ذکر کرده است. بنابراین 304L را فقط می‌توان به همان نمونه تصویری نسبت داد، نه تمام سایزها و مدل‌های این خانواده.

ALFA مدل‌های 800 lbs را با متریال‌های مختلف عرضه می‌کند و حتی در یک خانواده می‌توان نسخه‌های متفاوت از نظر Body Material و Trim داشت.

به همین دلیل هنگام سفارش باید دقیقاً مشخص شود:

• Body Material
• Ball Material
• Stem Material
• Seat Material
• Seal Material

اگر پروژه استیل 316 یا 316L نیاز دارد، صرف Stainless Steel بودن صفحه برای تأیید آن کافی نیست.

برای مقایسه یک محصول دیگر از همین خانواده متریال می‌توانید شیرگازی استیل 316 سایز 3/4 اینچ را نیز بررسی کنید؛ البته آن محصول جایگزین مستقیم مدل آلفا Class 800 نیست.

انواع اتصال شیرگازی آلفا Class 800

یکی از نقاط قوت خانواده این محصول، امکان انتخاب End Connection متناسب با طراحی خط است.

اتصال دنده‌ای

در مدل Threaded، اتصال شیر به خط از طریق رزوه انجام می‌شود. نوع رزوه باید با اتصال مقابل یکسان باشد.

ALFA در خانواده رسمی 20T خود اتصال‌های NPT و GAS را ارائه می‌کند، اما برای محصول موجود باید نوع دقیق رزوه هنگام سفارش مشخص شود.

Socket Weld

در اتصال Socket Weld، انتهای لوله داخل سوکت قرار گرفته و سپس جوشکاری می‌شود. این نوع اتصال در برخی خطوط صنعتی کوچک‌قطر استفاده می‌شود.

وجود عبارت Socket Weld در خانواده محصول به معنی این نیست که کالای موجود انبار الزاماً SW است؛ هنگام استعلام باید Connection موردنیاز صریحاً اعلام شود.

Butt Weld

در مدل Butt Weld، انتهای شیر برای اتصال جوشی لب‌به‌لب به خط آماده می‌شود.

اگر پروژه BW نیاز دارد، Schedule و End Preparation باید با سیستم پایپینگ تطبیق داده شوند.

بنابراین Threaded، SW و BW سه Variant یا اجرای متفاوت هستند و نباید به‌عنوان سه اتصال هم‌زمان یک کالای واحد تفسیر شوند.

آیا شیرگازی آلفا Full Bore است؟

این ویژگی باید مدل‌به‌مدل بررسی شود.

ALFA محصول رسمی 20T 800 lbs را به‌صورت Full Bore معرفی می‌کند و مدل 20R را Reduced Bore می‌نامد. اما صفحه تجهیز فولاد هنوز Figure Number یا Model Number دقیق را مشخص نکرده است.

بنابراین تا زمانی که ALFA 20T بودن کالای موجود تأیید نشده، در جدول اصلی محصول عبارت Full Bore را قطعی نمی‌نویسیم.

اگر Bore برای پروژه اهمیت دارد، Model Number یا قطر داخلی واقعی باید بررسی شود.

آیا Ball Valve کلاس 800 برای تنظیم دبی مناسب است؟

Ball Valve معمولی عمدتاً برای قطع و وصل جریان استفاده می‌شود.

نگه‌داشتن یک Ball Valve استاندارد در حالت نیمه‌باز برای Throttling طولانی‌مدت ممکن است باعث افزایش سرعت موضعی سیال روی Ball و Seat و در نتیجه سایش یا عملکرد نامناسب آب‌بندی شود.

برخی Ball Valveها به‌طور تخصصی برای Control Service طراحی می‌شوند، اما این قابلیت باید در مشخصات همان مدل وجود داشته باشد.

بنابراین برای محصول آلفا Class 800 عملکرد اصلی صفحه را On/Off در نظر می‌گیریم.

اگر می‌خواهید تفاوت عملکرد این خانواده با شیرهای چنددور را بررسی کنید، مقاله تفاوت شیر فلکه و شیر گازی نیز در سایت موجود است.

کاربرد شیر گازی استیل آلفا Class 800

این Ball Valve می‌تواند در خطوط صنعتی مورد بررسی قرار گیرد که مشخصات متریال، اتصال، فشار و دمای آن با Valve Datasheet تطابق داشته باشند.

کاربردهای بالقوه شامل سیستم‌های فرآیندی، خطوط نفت و گاز، پتروشیمی، هوای فشرده، آب صنعتی و سایر خطوطی است که نیاز به قطع و وصل جریان دارند؛ اما نام صنعت به‌تنهایی برای تأیید این Valve کافی نیست.

به‌عنوان مثال اگر محصول برای Gas Service استفاده می‌شود باید Seat، Stem Seal، Fugitive Emission Requirement و Pressure-Temperature Rating بررسی شوند.

برای Chemical Service نیز Stainless Steel بودن بدنه به معنی سازگاری با تمام مواد شیمیایی نیست. نوع و غلظت سیال، دما و متریال Seat و Seal باید مشخص باشند.

آیا این محصول برای بخار مناسب است؟

فقط بعد از مشخص‌شدن مدل دقیق.

ALFA برای بعضی مدل‌های 20T محدوده دمایی مشخصی اعلام می‌کند، اما این Rating متعلق به همان Configuration و متریال‌های تعریف‌شده سازنده است.

برای کالای تجهیز فولاد باید موارد زیر کنترل شوند:

• Model Number
• Body Material
• Seat Material
• Stem Seal
• Pressure-Temperature Rating
• Connection
• دمای طراحی پروژه

بنابراین عبارت عمومی «مناسب بخار» بدون این بررسی در صفحه قرار نمی‌گیرد.

استانداردهای شیر آلفا

در کاتالوگ رسمی ALFA، خانواده 20T 800 lbs با استانداردها و ویژگی‌های فنی مشخصی عرضه می‌شود؛ از جمله طراحی مطابق استانداردهای صنعتی و Connectionهای استانداردشده.

اما اینجا یک اصل مهم داریم:

مشخصات کاتالوگ ALFA 20T را فقط وقتی به Product Specification این صفحه منتقل می‌کنیم که مدل کالای واقعی 20T تأیید شود.

بنابراین فعلاً استانداردهایی مانند ASME B16.34، EN 17292، Fire Safe Certificate یا Fugitive Emission Certification را به‌صورت قطعی داخل جدول بالای محصول نمی‌گذاریم.

اگر Figure Number روی بدنه مشخص شود، می‌توان صفحه را بسیار دقیق‌تر تکمیل کرد.

برای شناخت سایر خانواده‌های این برند نیز مقاله انواع شیرتوپی آلفا؛ کلاس 150، ویفری و شیرگازی در تجهیز فولاد قابل مطالعه است.

هنگام خرید چه مشخصاتی را اعلام کنیم؟

برای استعلام دقیق شیرگازی کلاس 800 استیل آلفا بهتر است این اطلاعات همراه درخواست ارسال شوند:

• سایز
• Model / Figure Number، در صورت مشخص‌بودن
• Class 800
• Grade دقیق Stainless Steel
• نوع اتصال: Threaded، SW یا BW
• نوع رزوه، اگر Threaded است
• Full Bore یا Reduced Bore، در صورت الزام
• نوع سیال
• Design Pressure
• Design Temperature
• Seat و Seal موردنیاز
• تعداد
• MTC و Certificateهای موردنیاز پروژه

اگر مدل دقیق را نمی‌دانید، ارسال عکس نوشته‌های روی Body یا تصویر Nameplate می‌تواند به شناسایی Configuration صحیح کمک کند.

قیمت شیرگازی کلاس 800 استیل آلفا

قیمت این محصول به Size، Grade استیل، نوع اتصال، مدل دقیق ALFA، Seat، مدارک، موجودی و تعداد سفارش وابسته است.

به همین دلیل دو Ball Valve آلفا Class 800 فقط زمانی مستقیماً قابل مقایسه‌اند که Configuration آن‌ها یکسان باشد.

قیمت روز نیز بهتر است فقط از بخش WooCommerce نمایش داده شود و داخل توضیحات ثابت نشود.

سوالات متداول

شیرگازی آلفا Class 800 برای چه کاری استفاده می‌شود؟

برای قطع و وصل جریان در خطوطی که Pressure Rating، متریال و اتصال شیر با طراحی سیستم تطابق داشته باشند.

آیا Class 800 همان 800 psi است؟

خیر. Class 800 یک Pressure Rating است و فشار مجاز واقعی به مدل، متریال و دما وابسته است.

آیا این محصول استیل 304L است؟

نمونه تصویر صفحه 304L معرفی شده است، اما Grade هر مدل و موجودی باید هنگام سفارش تأیید شود.

اتصال این شیر چیست؟

خانواده محصول با Threaded، Socket Weld و Butt Weld عرضه می‌شود؛ Connection دقیق باید هنگام خرید انتخاب شود.

آیا شیر Full Bore است؟

اگر مدل واقعی ALFA 20T باشد، سازنده آن را Full Bore معرفی می‌کند؛ ولی قبل از تأیید Model Number این ویژگی را برای کالای صفحه قطعی نمی‌کنیم.

خرید شیرگازی کلاس 800 استیل آلفا

برای خرید یا استعلام قیمت شیرگازی کلاس 800 استیل آلفا، سایز، نوع اتصال، Grade موردنیاز، تعداد و شرایط فشار و دمای خط را برای تجهیز فولاد ارسال کنید.

در خرید پروژه‌ای، ارائه Model Number، Valve Datasheet یا تصویر Marking محصول کمک می‌کند مدل صحیح ALFA انتخاب شود و مشخصات یک Configuration دیگر به کالای موردنیاز نسبت داده نشود.
