فلنج گلودار استیل چیست؟

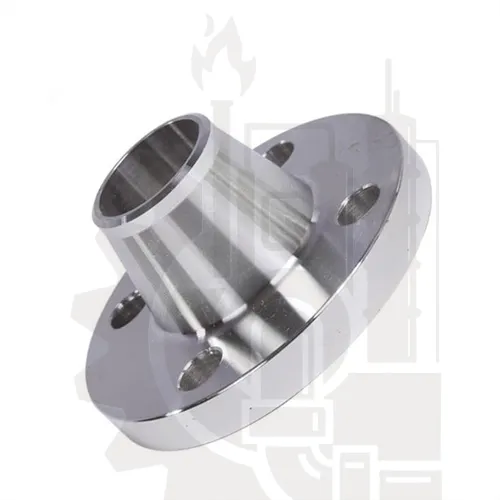

فلنج گلودار استیل (Stainless Steel Weld Neck Flange) نوعی فلنج دارای گردن مخروطی است که از طریق Butt Weld به لوله متصل می‌شود.

ساختار گردن فلنج باعث می‌شود انتقال تنش بین لوله و فلنج به شکل متفاوتی نسبت به انواع Slip-On یا Socket Weld انجام شود؛ با این حال انتخاب Weld Neck باید مطابق Piping Specification، شرایط فشار و دما، متریال، Schedule و الزامات طراحی پروژه انجام شود.

برای مشاهده سایر محصولات این خانواده می‌توانید وارد دسته فلنج استیل شوید.

نحوه اتصال Weld Neck Flange

فلنج گلودار از طریق Butt Weld به انتهای لوله متصل می‌شود.

برای اجرای صحیح اتصال باید مواردی مانند:

• Pipe OD
• Bore فلنج
• Pipe Schedule
• ضخامت لوله
• Bevel
• Root Gap
• Alignment
• WPS

بررسی شوند.

به همین دلیل یکی از نکات مهم هنگام خرید Weld Neck Flange، تطابق Bore فلنج با Schedule یا ضخامت لوله است.

صرف دانستن Size و Class برای سفارش دقیق این نوع فلنج کافی نیست.

متریال فلنج گلودار استیل

Stainless Steel نام یک خانواده متریالی است و Grade دقیق فلنج باید بر اساس شرایط پروژه مشخص شود.

در فلنج‌های فورج استنلس ممکن است Gradeهای مختلف ASTM A182/A182M مورد استفاده قرار گیرند.

ASTM A182 F304 و F304L

F304 و F304L دو Grade مجزا هستند.

حرف L نشان‌دهنده Low Carbon است و انتخاب میان آن‌ها باید طبق مشخصات فنی پروژه، روش ساخت و شرایط سرویس انجام شود.

ASTM A182 F316 و F316L

F316 و F316L نیز دو Grade جداگانه هستند.

وجود مولیبدن در خانواده 316 معمولاً مقاومت بهتری نسبت به خانواده 304 در برابر برخی محیط‌های کلریدی و خوردگی حفره‌ای ایجاد می‌کند.

اما این موضوع به معنی مناسب‌بودن قطعی 316 یا 316L برای هر محیط دریایی یا آب دریا نیست.

مواردی مانند:

• Chloride Concentration
• Temperature
• Fluid Chemistry
• Velocity
• Crevice Conditions
• Corrosion Allowance و Design Requirements

باید بررسی شوند.

آیا فلنج استیل حتماً 304 یا 316 است؟

خیر.

Stainless Steel خانواده متریال است و Grade واقعی باید از طریق:

• Marking
• MTC
• Heat Number
• Datasheet
• مدارک سازنده

تأیید شود.

تفاوت فلنج گلودار استیل 304 و 316

انتخاب بین خانواده 304 و 316 باید مهندسی باشد، نه صرفاً بر اساس عبارت «316 بهتر است».

اگر پروژه Grade مشخصی تعیین کرده است، همان Grade باید در خرید رعایت شود.

Class فلنج گلودار استیل

Weld Neck Flange در Pressure Classهای مختلف عرضه می‌شود؛ اما Class به‌تنهایی فشار کاری ثابت و مشخصی را نشان نمی‌دهد.

Pressure-Temperature Rating به عوامل زیر وابسته است:

• Material Group
• Temperature
• Pressure Class
• Standard

بنابراین عباراتی مانند:

Class 150 = فشار پایین
یا
Class 600 = فشار بالا

برای انتخاب فنی کافی نیستند.

Class باید از Piping Specification و جداول Rating استاندارد مربوط استخراج شود.

استانداردهای فلنج گلودار استیل

ASME B16.5

در سیستم‌های ASME، B16.5 یکی از استانداردهای اصلی Pipe Flangeها در محدوده NPS ½ تا NPS 24 است.

Weld Neck نیز یکی از انواع فلنج‌های این خانواده است.

ASME B16.47

برای Large Diameter Steel Flanges در محدوده بزرگ‌تر، استانداردهای دیگری مانند ASME B16.47 مطرح می‌شوند.

بنابراین B16.5 و B16.47 نباید بدون توجه به Size به یک محصول واحد نسبت داده شوند.

ASTM A182

ASTM A182/A182M یک Material Specification است و با استاندارد ابعادی فلنج تفاوت دارد.

در نتیجه:

• ASME B16.5 → ابعاد و Rating در محدوده مربوط
• ASTM A182 → مشخصات متریال

این دو باید جداگانه بررسی شوند.

اهمیت Schedule و Bore در Weld Neck Flange

یکی از مهم‌ترین مشخصات هنگام سفارش فلنج گلودار، Bore است.

Bore فلنج باید با لوله‌ای که قرار است Butt Weld شود سازگاری مناسبی داشته باشد.

برای همین هنگام استعلام فقط نوشتن:

Weld Neck 2″ Class 300

ممکن است برای سفارش دقیق کافی نباشد.

بهتر است موارد زیر نیز مشخص باشند:

Pipe Schedule / Wall Thickness / Bore

عدم تطابق می‌تواند باعث ایجاد Step داخلی یا نیاز به آماده‌سازی اضافی اتصال شود.

نوع Face

Face باید با فلنج مقابل و Gasket هماهنگ باشد.

بسته به طراحی پروژه ممکن است موارد زیر تعیین شوند:

• RF – Raised Face
• FF – Flat Face
• RTJ – Ring Type Joint
• سایر Facingهای تعریف‌شده

نوع Face را نباید صرفاً از روی Class یا نوع Weld Neck حدس زد.

مزایا و محدودیت‌های فلنج گلودار استیل

Weld Neck برای همه پروژه‌ها به‌صورت مطلق «بهترین فلنج» نیست و باید طبق طراحی سیستم انتخاب شود.

کاربردهای فلنج گلودار استیل

بسته به Grade و مشخصات طراحی، Stainless Steel Weld Neck Flange می‌تواند در سیستم‌های مختلف مورد استفاده قرار گیرد؛ از جمله:

• صنایع نفت و گاز
• پتروشیمی
• صنایع شیمیایی
• صنایع غذایی
• دارویی
• سیستم‌های فرایندی
• خطوط Utility
• برخی محیط‌های خورنده

اما نام صنعت به‌تنهایی تعیین‌کننده Grade یا مناسب‌بودن فلنج نیست.

شرایط واقعی سیال، فشار، دما و خوردگی باید بررسی شوند.

تفاوت فلنج گلودار استیل و اسلیپون استیل

در Weld Neck، لوله از طریق Butt Weld به گردن فلنج متصل می‌شود.

در فلنج اسلیپون استیل، لوله داخل فلنج قرار گرفته و ساختار اتصال جوشی متفاوت است.

انتخاب بین این دو باید بر اساس طراحی پروژه انجام شود.

تفاوت با سایر انواع فلنج استیل

فلنج کور استیل

فلنج کور استیل برای مسدودکردن مسیر استفاده می‌شود و وظیفه متفاوتی دارد.

فلنج ساکت استیل

در فلنج ساکت استیل 304L، انتهای لوله داخل Socket قرار گرفته و اتصال جوشی اجرا می‌شود.

فلنج دنده‌ای استیل

فلنج دنده‌ای استیل 304L از طریق Thread به لوله متصل می‌شود.

برای مشاهده همه مدل‌ها می‌توانید وارد دسته فلنج استیل شوید.

راهنمای انتخاب و سفارش فلنج گلودار استیل

برای استعلام دقیق بهتر است اطلاعات زیر مشخص شوند:

1. Size

NPS یا DN موردنیاز.

2. Class

مطابق Piping Specification.

3. Schedule / Bore

Schedule لوله یا Bore موردنیاز باید مشخص شود.

این مورد در Weld Neck اهمیت ویژه دارد.

4. Material Grade

برای مثال F304، F304L، F316، F316L یا Grade تعیین‌شده در پروژه.

5. Face

RF، FF، RTJ یا نوع موردنیاز.

6. Standard

استاندارد ابعادی و Material Specification باید مشخص باشند.

7. شرایط سرویس

در صورت اهمیت:

• Design Pressure
• Design Temperature
• Fluid
• Corrosion Requirements

8. مدارک

• MTC
• Heat Number
• Certificate
• Vendor Documentation در صورت نیاز

نکات نصب و جوشکاری

پیش از Fit-up باید موارد زیر کنترل شوند:

• تطابق Pipe OD
• Bore
• Schedule
• Alignment
• Bevel
• Root Gap
• Face
• Material Grade

جزئیات Welding Procedure مانند:

• Filler Metal
• Heat Input
• Preheat در صورت نیاز
• Interpass Temperature
• PWHT در صورت الزام
• Acceptance Criteria

باید مطابق WPS و الزامات پروژه تعیین شوند.

هیچ مقدار ثابت و عمومی برای تمام Stainless Steel Weld Neck Flangeها قابل توصیه نیست.

NDT نیز فقط مطابق Code و Project Requirement انجام می‌شود.

قیمت فلنج گلودار استیل

قیمت فلنج گلودار استیل می‌تواند تحت تأثیر موارد زیر باشد:

• Size
• Class
• Schedule / Bore
• Material Grade
• Face
• Standard
• وزن
• برند
• تعداد
• MTC و مدارک فنی

قیمت نمایش‌داده‌شده در این صفحه مربوط به فلنج گلودار استیل سایز 2 اینچ است.

سایز ۲ اینچ فقط Variant قیمت‌گذاری این محصول است و محتوای فنی صفحه درباره خانواده کلی فلنج گلودار استیل نوشته شده است.

برای سایر سایزها و مشخصات، استعلام جداگانه انجام شود.

سوالات متداول

فلنج گلودار استیل چیست؟

Stainless Steel Weld Neck Flange نوعی فلنج دارای گردن است که از طریق Butt Weld به لوله متصل می‌شود.

تفاوت Weld Neck و Slip-On چیست؟

Weld Neck از طریق Butt Weld به لوله متصل می‌شود، در حالی که در Slip-On لوله داخل فلنج قرار گرفته و ساختار جوش متفاوت است.

آیا هنگام سفارش Weld Neck باید Schedule لوله را اعلام کنیم؟

در بسیاری از سفارش‌ها بله. Bore فلنج باید با Pipe Schedule یا ضخامت لوله سازگار باشد و این موضوع یکی از مشخصات مهم سفارش Weld Neck است.

آیا فلنج گلودار استیل حتماً 304 است؟

خیر.

Stainless Steel خانواده متریال است و Grade واقعی باید از MTC، مارکینگ یا مدارک معتبر کالا تأیید شود.

تفاوت 304L و 304 چیست؟

304L نسخه Low Carbon خانواده 304 است. انتخاب دقیق باید مطابق مشخصات مهندسی و شرایط ساخت و سرویس پروژه انجام شود.

تفاوت 316 و 304 چیست؟

خانواده 316 به دلیل ترکیب آلیاژی خود عموماً در برابر برخی محیط‌های کلریدی و خوردگی حفره‌ای مقاومت بهتری نسبت به 304 دارد؛ اما انتخاب نهایی باید بر اساس شرایط واقعی سرویس انجام شود.

آیا 316 برای آب دریا مناسب است؟

نمی‌توان فقط براساس نام Grade پاسخ قطعی داد. دما، غلظت کلرید، شرایط جریان و الزامات خوردگی باید بررسی شوند.

Class چگونه انتخاب می‌شود؟

Class همراه با Material Group و Temperature طبق Pressure-Temperature Rating استاندارد انتخاب می‌شود.

قیمت این صفحه مربوط به چه سایزی است؟

قیمت فعلی مربوط به فلنج گلودار استیل سایز 2 اینچ است.

برای استعلام چه مشخصاتی ارسال کنیم؟

بهترین فرمت:

Size + Class + Schedule/Bore + Material Grade + Face + Standard + Quantity

در صورت نیاز MTC یا برند موردنظر نیز ذکر شود.
